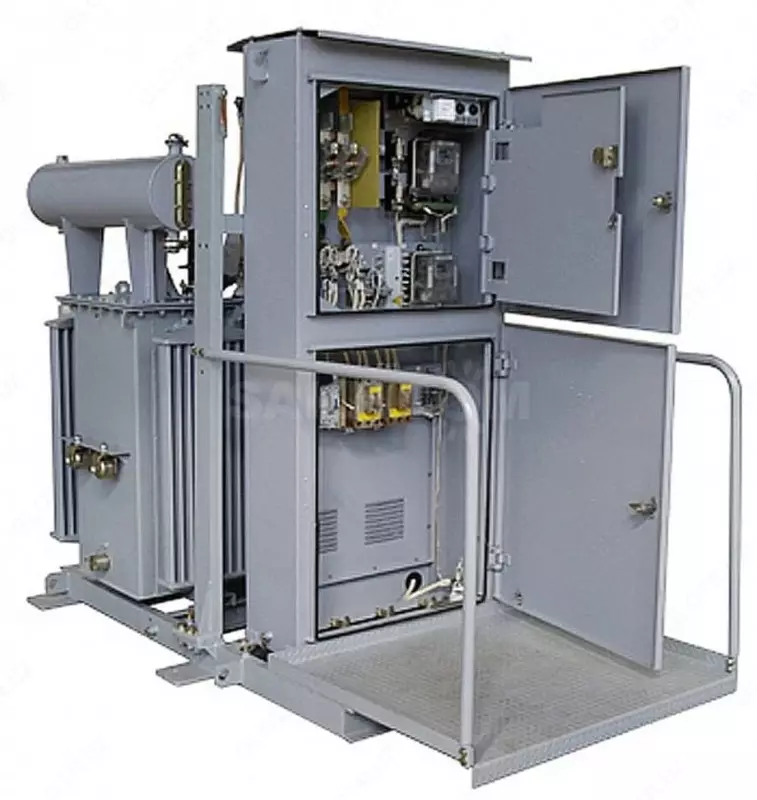

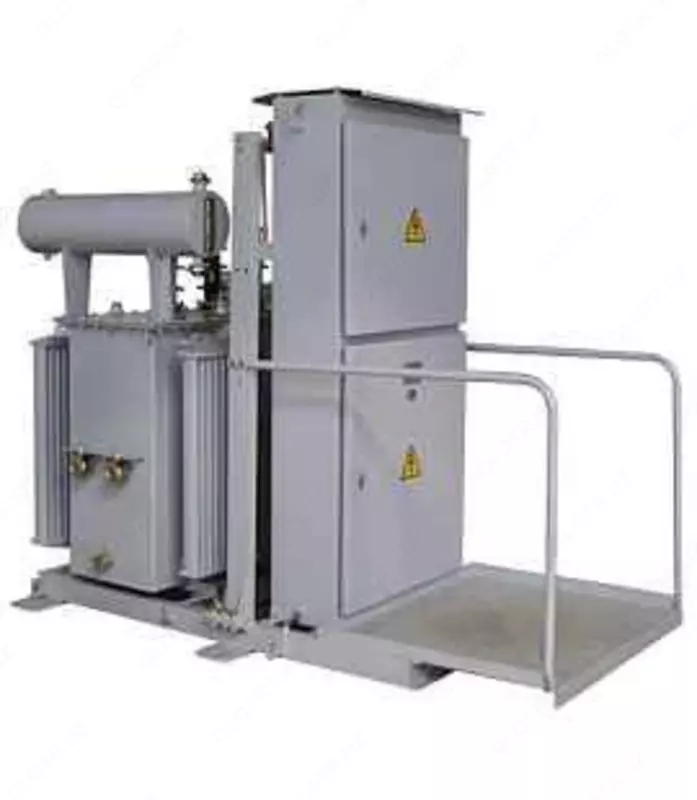

Подстанция комплектная (железнодорожная) КТПЖ 160/27,5/0,4 (Без трансформатора)

Электроподстанция серии КТПЖ на основе надежных трансформаторов типа ТМГ предназначена для обеспечения электроэнергией объектов на железных дорогах

Отличительные особенности:

Высоковольтный ввод в КТП воздушный

Выводы отходящих линий кабельные

Прием энергии переменного тока 6 и 10 кВ

На отходящих фидерах 0,4 кВ устанавливаются автоматические выключатели

Рабочая температура от -45 до +45 °C.

Надежность энергоснабжения : категория III

Преимущества КТПЖ:

Быстрый монтаж / демонтаж и пуск на месте установки .

Надежная конструкция тансформаторов серии ТМГ в герметичном исполнении

Подстанции серии КТПЖ производятся в следующих конструктивных исполнениях:

Мачтового типа

Данные подстанции реализуют мощность от 1,25 до 10 кВА на напряжении 6 (10) и 27 кВ.

Устанавливаются на опорах и применяются для снабжения энергией систем сигнализации, централизации и автоблокировки, освещения и других потребителей небольшой мощности на железных дорогах.

С установкой на Т-образных железнодорожных стойках

Такие подстанции производятся мощностью от 25 до 400 кВА служат для энергоснабженгия потребителей с большим расходом энергии: разъездов, остановочных пунктов, путевых зданний. Для Т-образных КТП установка специальных площадок и бетонных фундаментов не требуется.

Функциональные особенности

Безопасная эксплуатация подстанций типа КТПЖ благодаря электрическим и механическим блокировкам

Автоматические выключатели на отходящих линиях вместо рубильников с предохранителями.

Дополнительная возможность установки счетчика для учета потребления электрической энергии.

Защита от атмосферных перегрузок, перенапряжений, коротких замыканий.

Условные обозначения КТПЖ:

К - комплектная

Т - трансформаторная

П - подстанция

Ж- железнодорожная

Основные технические характеристики:

Вид - подстанция

Тип - комплектно-трансформаторная

Назначение - обеспечение электроэнергией объектов на железных дорогах

Серия - КТПЖ

Номинальная мощность, кВА - 160

Номинальное напряжение на стороне ВН, кВ - 27,5

Номинальное напряжение на стороне НН, кВ - 0,4

Количество трансформаторов - без трансформатора (один трансформатор)

Способ установки - Не стационарный

Тип высоковольтного ввода (ВН) - Кабельный

Вывод на стороне НН - Воздушный, кабельный

Стойкость к токам к/з на стороне ВН, кА:

- электродинамическая - 12

- термическая в течении 1 сек - 5

Тип нейтрали трансформатора по низкой стороне (НН) - Глухозаземленная

Нормативные документы  - ГОСТ 14695-80, ПЭУ

Компенсирующее устройство - Нет

Пусконаладка - Есть

Масса КТПЖ (без трансформатора) - 663 кг

Гарантийный срок от производителя - 3 года
