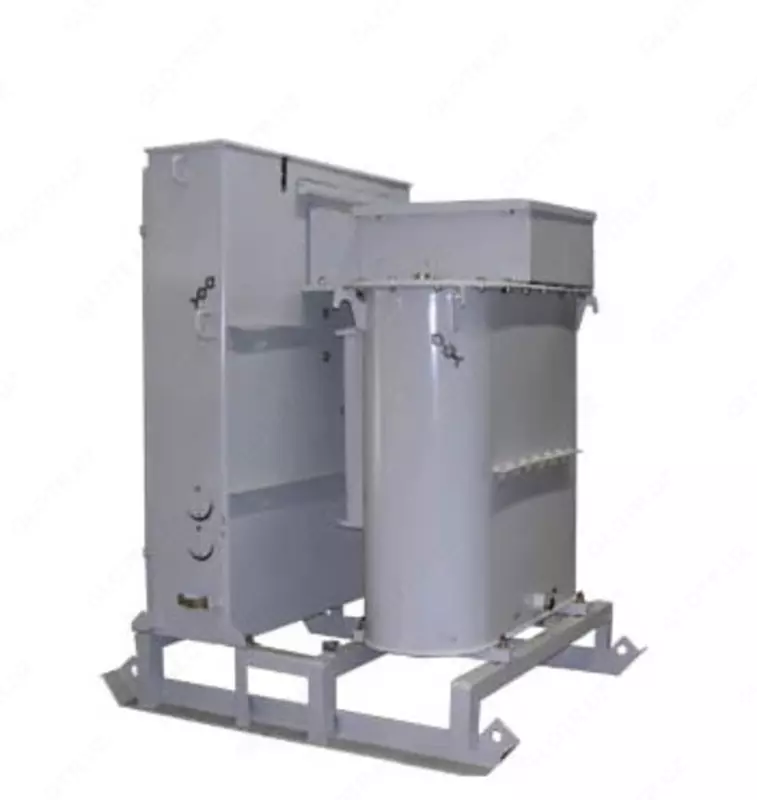

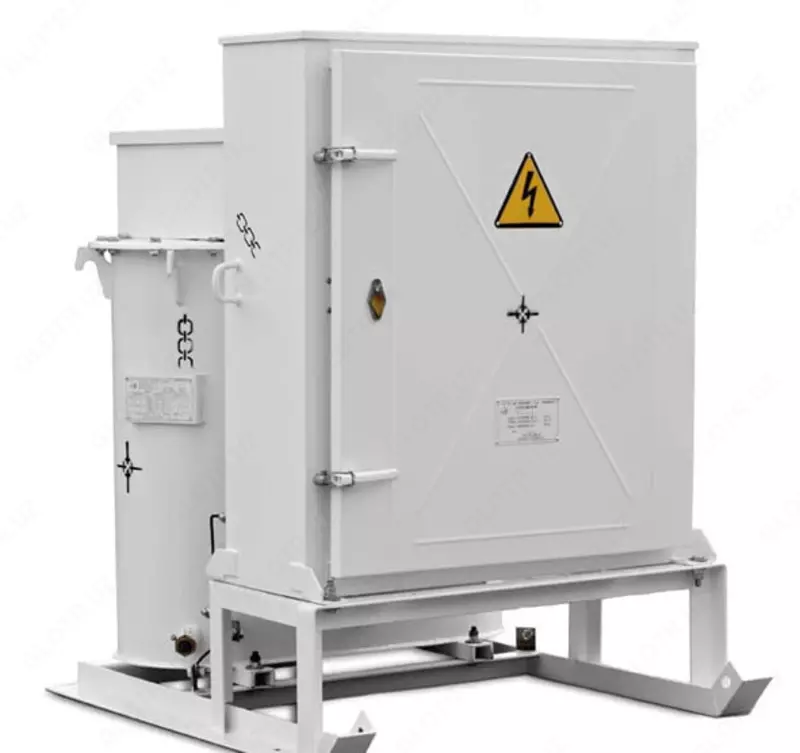

Подстанция прогрева бетона КТПТО-80 кВА, с трансформатором ТМТО-80 кВА (Аl/Аl)

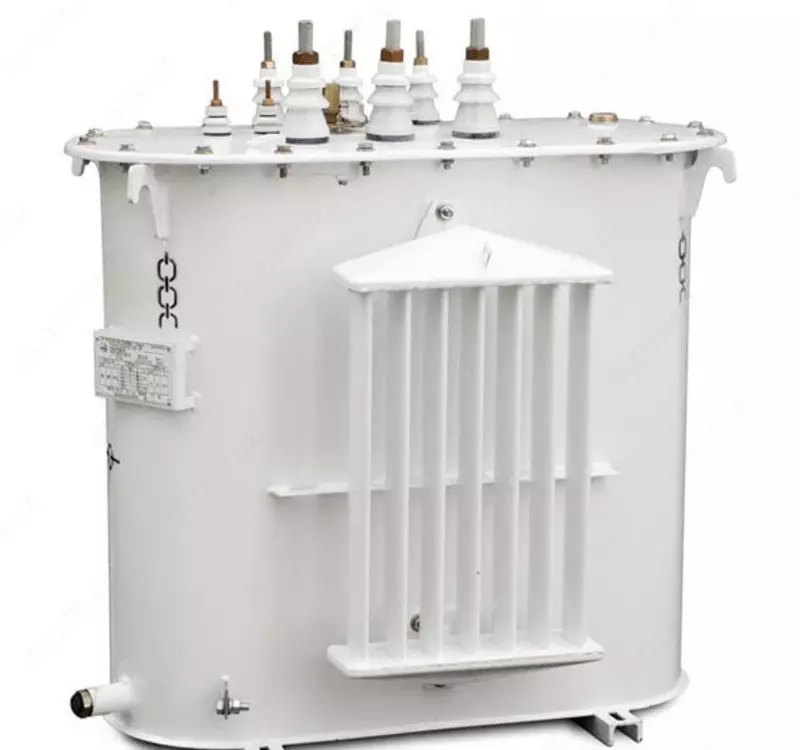

КТПТО-80 кВА - это прогревочная подстанция для бетона. В подстанции применяется трехфазный трех-обмоточный трансформатор типа ТМТО мощностью 80 кВА с естественным масляным охлаждением. Имеет 5 ступеней напряжений для обеспечения лучших условий прогрева. В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона. Контроль за температурой бетона осуществляет оператор, так же он вручную производит отключение трансформатора при наборе необходимой температуры бетона. Средний объем прогреваемого бетона масляным трансформатором КТПТО - 45 м3.

Преимущества КТПТО-80 кВА

1.Увеличено сечение обмоточных проводов как на обмотках НН, так и на обмотках ВН, что позволило уменьшить плотность тока, тем самым уменьшить нагрев трансформатора при работе с 78 до 54 градусов;

2. Усовершенствована технология намотки обмоток ВН;

3. Установлен переключатель напряжения ПБВ российского производства полностью исключающий возможность перенапряжений

4. Используется обмоточный провод российского производства

5. На КТПТО установлена активная защита с тепловым реле и расцепителем по питанию. Таким образом, при нагреве масла до 100 градусов, замыкает термореле и подается питание на расцепитель, при его срабатывании снимается питание с автомата и загорается лампочка перегрев, находящаяся на приборной панели;

6. Исключен свободный доступ к концевому выключателю для принудительного его замыкания.

7. Баки изготовлены из 3 мм стали.

8. Непрерывная работа без перегрева, коэффициент использования под нагрузкой 100%.

9. Тепловое реле для защиты от перегрева в случае перегрузки трансформатора.

Расшифровка условного обозначения подстанции КТПТО-80-11-У1

К - комплектная

Т - трансформаторная

П - подстанция

ТО - для термообработки бетона

80 - мощность трансформатора, кВА

У1 - Климатическое исполнение и категория размещения по ГОСТ 15150-69

Основные технические характеристики:

Вид - подстанция

Тип - подстанция прогрева бетона

Серия - КТПТО

Тип силового трансформатора - ТМТО

Номинальная мощность силового трансформатора - ТМТО-80: 80 кВА

Номинальное напряжение на стороне ВН - 380 В

Ступени напряжения на холостом ходу на стороне СН - 55, 65, 75, 85, 95 В

Ток на стороне СН при напряжении 55-65 В - 520 А

Ток на стороне СН при напряжении 75-85-95 В - 471 А

Номинальная мощность обмотки НН силового масляного трансформатора ТМТО-80 - 2,5 кВА

Номинальное напряжение на стороне НН силового трансформатора - 42 В

Диапазон температуры, устанавливаемой на датчике - 0 - 100 °С

Вес КТПТО (с прогревочным трансформатором ТМТО) - не более 495 кг

Габариты КТПТО-80:

Ширина - 970 мм

Длина (глубина) - 1051 мм

Высота - 1235 мм
