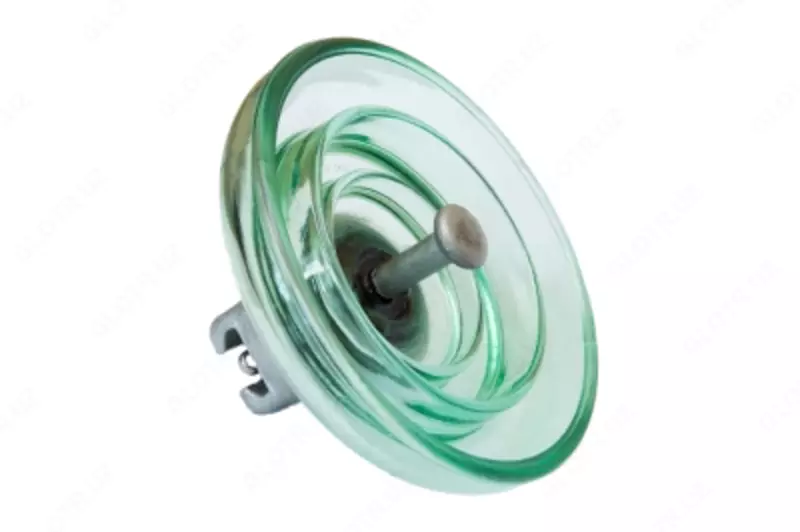

Подвесной стеклянный изолятор ПСВ 160А Р 212V

В наличии Код: P-1061488

10 сум / шт.

Оптовые цены

Связаться с продавцом

Описание

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.

Эксплуатируются при температуре окружающего воздуха от - 60 до + 50 ^oС.
Исполнение УХЛ 1 по ГОСТ 15150. Изготавливаются по ТУ 3493-004-99267582-2009.
Изоляторы соответствуют требованиям ГОСТ 6490-2017.
Изолирующая деталь имеет увеличенный вылет ребер, в результате чего увеличена длина пути тока утечки. В зарубежной классификации такой изолятор обозначается как «Anti Fog» («Антифог»), что означает «противотуманный».
Такие изоляторы применяются на ВЛ, проходящих в районах, имеющих повышенную степень загрязненности атмосферы, а также в районах с высоким образованием инея и частыми туманами, способствующими увлажнению («отпотеванию») поверхности изолятора.

Условное обозначение изолятора по ГОСТ 27661	ПСВ 160А 212W
Условное обозначение изолятора по МЭК 60305	U160BSP
Нормированная механическая разрушаюшая нагрузка, кН	160
Нормированная механическая разрушающая сила остатка изолятора, кН	128
Номинальный диаметр изоляционной детали, D, мм	320
Номинальная строительная высота, Н, мм	146
Номинальная длина пути утечки, мм	545
Стандартное сферическое соединение по ГОСТ 27396 (МЭК 120-84), d, мм	20
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 Гц (сухое), кВ	90
Выдерживаемое напряжение 50 Гц (под дождем), кВ	55
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	140/140
Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ	34/10 55/25 75/35 80/40
Масса, кг	8,0
