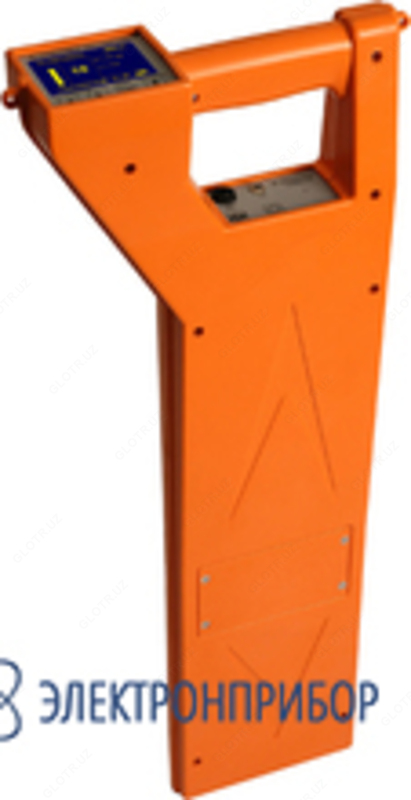

Поиск-410 Мастер — комплект трассодефектоискателя (без генератора)

Описание комплекта трассодефектоискателя (без генератора) Поиск-410 Мастер:

Трассо-дефектоискатель Поиск-410 Мастер – выполнен в виде легкого моноблока с высокой механической надежностью, исключительно удобен в сложных городских условиях и на труднопроходимых трассах, при поиске связных, силовых кабелей, нефте-газо-трубопроводов, на железной дороге.

Трассо-дефектоискатель Поиск-410 Мастер в активном режиме работает на частотах 273 Гц, 2 187,5 Гц в комплекте с генератором МК-510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапазоне от 200 до 3999 Гц с применением стороннего генератора сигналов.

В пассивном режиме трассо-дефектоискатель применяется для обнаружения сигналов с частотами в полосе от 10 до 20 000 Гц, а также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Режимы работы

Уникальный режим «КАРТА КАБЕЛЯ» показывает на экране карту исследуемой местности с расположением кабеля. Этот режим содержит только легкую для чтения графическую информацию, удобную для быстрого и уверенного поиска трассы.

Кабель слева от измерителя. Стрелка на экране изображает кабель с направлением сигнала по нему. Стрелка слева от перекрестья - кабель слева от измерителя.

Назначение комплекта трассодефектоискателя (без генератора) Поиск-410 Мастер:

Трассо-дефектоискатель Поиск-410 Мастер предназначен для:

• Поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;
• Контроля положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места обрыва или короткого замыкания;
• Контроля направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей;
• Поиска, контроля положения и определения глубины залегания трассы силовых кабелей с током промышленной частоты (50 Гц);
• Поиска трасс с применением миниатюрного генератора ЛИС (26 250 Гц);
• Поиска трасс с применением генератора сигналов с частотой от 200 до 3999 Гц.
• Поиска трасс по широкополосному шуму и анализа его спектра;
• Локализации повреждения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами;
• Определения координат трассоискателя (при наличии модуля ГЛОНАСС/GPS в составе приёмника), измерение глубины и сигнального тока с одновременной записью в файл.

Особенности комплекта трассодефектоискателя (без генератора) Поиск-410 Мастер:

• Уникальный режим поиска: карта кабеля с расположением кабеля относительно измерителя - с точностью поиска "по минимуму" и одновременным контролем кабеля "свой-чужой";
• Традиционный поиск по максимуму и минимуму с непрерывным цифровым контролем глубины залегания и тока;
• Спектр принимаемого сигнала и "живой звук" (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных кабелей и нефте-газо-трубопроводов; для ШЧ(РЖД);
• Фильтр на 50 Гц;
• Двухчастотные бесконтактные методы поиска повреждений изоляции (НЧ-ВЧ, фаза);
• Функция "чужой генератор" для работы на любой частоте;
• Новые функции ЭНЕРГОКАРТА, МАКСИМУМ.
