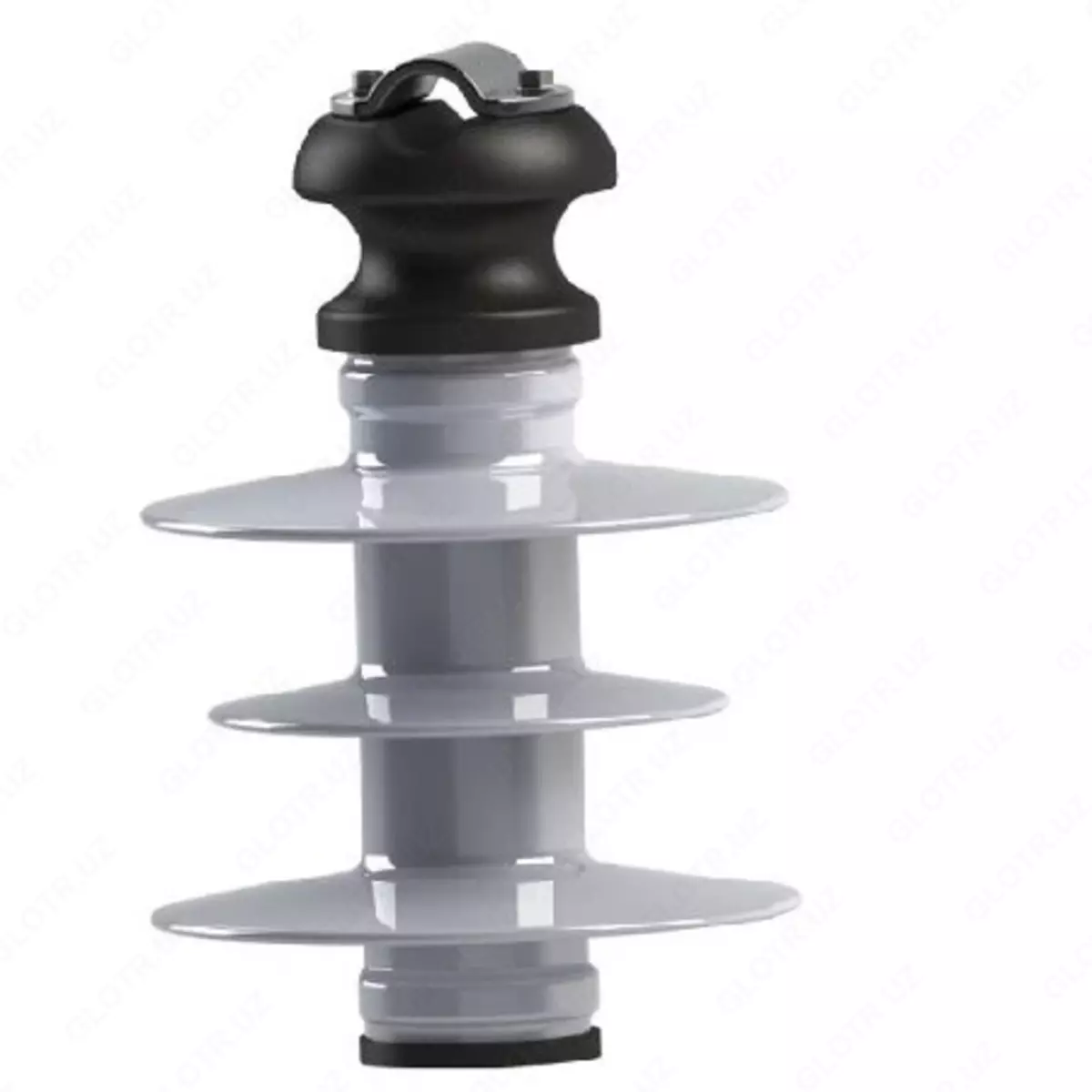

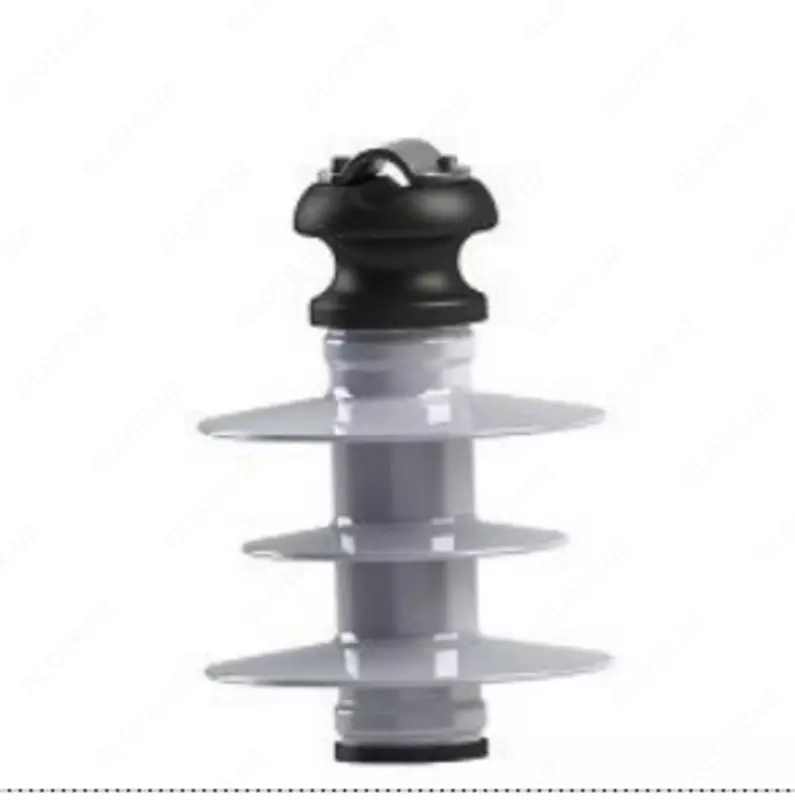

Полимерный линейный штыревой изолятор ШПУ-20М УХЛ1

Полимерный линейный штыревой изолятор ШПУ-20М УХЛ1 применяется для изоляции и механического крепления проводов воздушных линий электропередачи напряжением до 20 кВ. Изолятор обеспечивает надёжную электрическую изоляцию и устойчивость к внешним воздействиям, включая перепады температур, ультрафиолетовое излучение и влажность.

Благодаря использованию прочных полимерных композитов, изолятор сочетает лёгкость, долговечность и устойчивость к коррозии. Конструкция модели ШПУ-20М УХЛ1 рассчитана для эксплуатации в районах с умеренным и холодным климатом, гарантируя стабильную работу даже в сложных условиях.

Технические характеристики:

• Номинальное напряжение: 20 кВ

• Испытательное напряжение полного грозового импульса, не менее: 150 кВ

• Выдерживаемое напряжение промышленной частоты:

  • в сухом состоянии: 75 кВ

  • под дождём: 60 кВ

• Минимальная разрушающая сила на изгиб: 11,0 кН

• Строительная высота: 202 мм

• Длина пути утечки, не менее: 42 см

• Масса, не более: 1,35 кг

Преимущества:

• Высокая надёжность при эксплуатации на ВЛ до 20 кВ.

• Полимерный корпус с повышенной стойкостью к внешним воздействиям.

• Лёгкий вес и простота монтажа.

• Устойчивость к влаге, загрязнениям, ультрафиолету.

• Минимальное техническое обслуживание.

Применение:

• Воздушные линии электропередачи до 20 кВ.

• Подстанции и распределительные устройства.

• Установка на опорах в районах с умеренным и холодным климатом.
