ПОТОК-БКИ - БЛОК ИНДИКАЦИИ И УПРАВЛЕНИЯ

                                 ПОТОК-БКИ - БЛОК ИНДИКАЦИИ И УПРАВЛЕНИЯ

Предназначен для работы в составе оборудования насосной станции или станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода. Работа блока возможна только совместно с сетевым контроллером (пультом "С2000М" в.3.03 и выше).

Обеспечивает световую и звуковую индикацию состояния станции пожаротушения, выполненной на основе блока "Поток-3Н" и дистанционное управление этим блоком.

Позволяет отображать состояние пожарных разделов, входов запуска пожаротушения, датчиков выхода на режим, датчиков управления жокей–насосом, датчиков аварийных уровней, концевых выключателей задвижек и т.д. на 16 индикаторах.

Особенности:

• Изменение режима управления блока Поток-3Н: автоматика включена/автоматика отключена/блокировка пуска
• Пуск/отмена пуска пожаротушения
• Останов/возобновление/сброс задержки пуска пожаротушения
• Ограничение доступа к органам управления при помощи встроенного считывателя ключей
• Индикация "Работа" и "Доступ" (к органам управления)

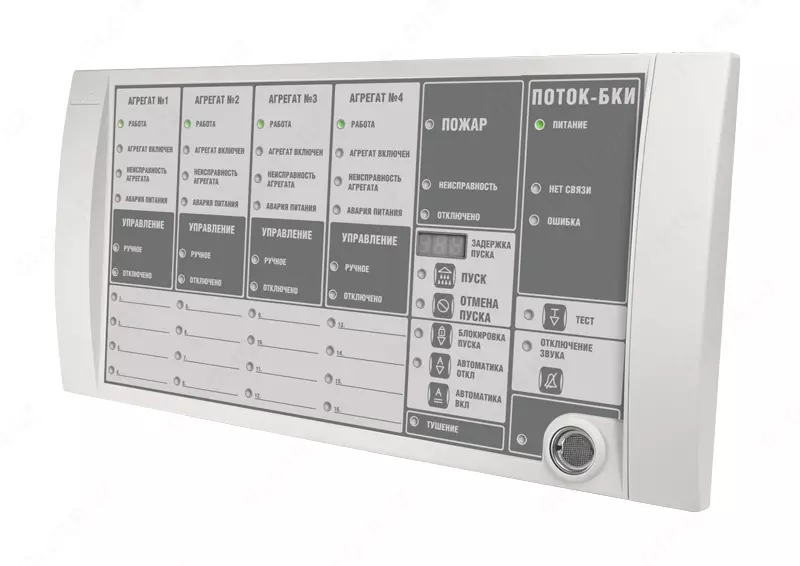

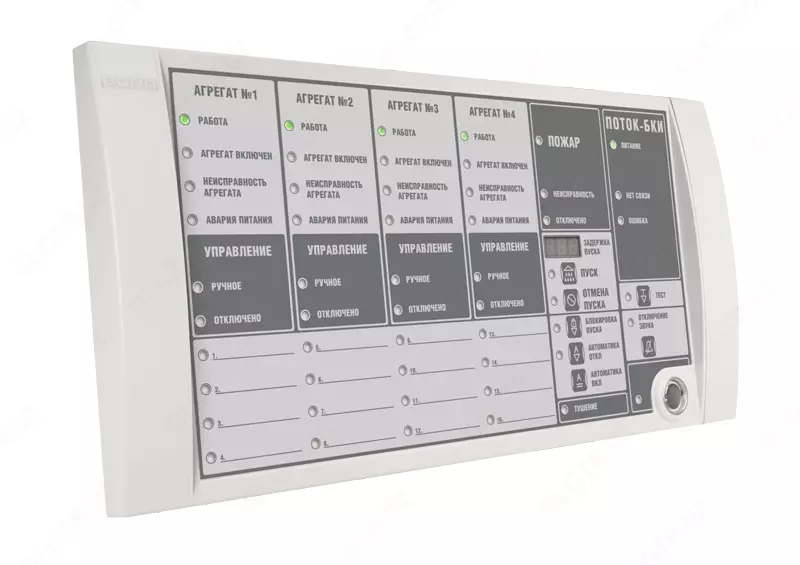

• Отображение на 24-х двухцветных индикаторах состояния 4-х пожарных агрегатов ("Работа", "Агрегат включен", "Неисправность агрегата", "Авария питания", "Ручное управление", "Управление отключено" по каждому агрегату)
• Отображения на 14-и индикаторах состояния насосной станции
• Отображение на семисегментном индикаторе величины задержки пуска (0…999 сек.)
• Включение звукового сигнала при получении извещения о неисправности или пожаре с возможностью его сброса оператором. Извещения о пожаре имеют приоритет
• Наличие 2-х проводного интерфейса RS-485 позволяет:
  • производить изменение сетевого адреса и запись конфигурационных параметров (присвоение номеров разделов, состояния которых будет отображать блок индикации)
  • использовать его в комплексных интегрированных системах пожарной сигнализации
• Блок Поток-БКИ 2RS485 отличается от блока Поток-БКИ наличием второго резервного интерфейса RS-485

Технические характеристики:

 Световая индикация - 54 индикатора

Отображение состояния 16 разделов - 16 двухцветных светодиодов

Отображение состояния 4-х насосов - 4х6 двухцветных светодиодов

Отображение состояния насосной станции - 14 светодиодов, семисегментный индикатор

Встроенный звуковой сигнализатор - не менее 50 дБА на расстоянии 1 м

Датчик вскрытия корпуса - микроконтакт

Интерфейс - RS-485

Скорость передачи - 9600 Бод

Тип передачи - полудуплекс

Питание прибора - от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В

Напряжение питания - 10,2 ÷ 28,4 В постоянного тока

Потребляемый ток - 200 мА - при напряжении питания 12 В, 100 мА - при напряжении питания 24 В

Готовность к работе после включения питания - не более 2 с

Рабочий диапазон температур - от -30 до +50 °C

Относительная влажность - до 98% при +25 °C

Степень защиты корпуса - IР20

Габаритные размеры - 340х170х27 мм

Масса прибора - не более 0,6 кг

Средний срок службы - 10 лет

Программирование прибора - программа UProg.exe

Подключение к ПК - через интерфейс RS-485 с помощью преобразователя интерфейсов
