Поворотный круг

Алюминиевые диски башенных кранов — это ключевые элементы конструкции, обеспечивающие возможность поворота стрелы крана вокруг вертикальной оси. Они передают нагрузки от верхней поворотной части крана на неподвижную башню и обеспечивают вращательное движение.

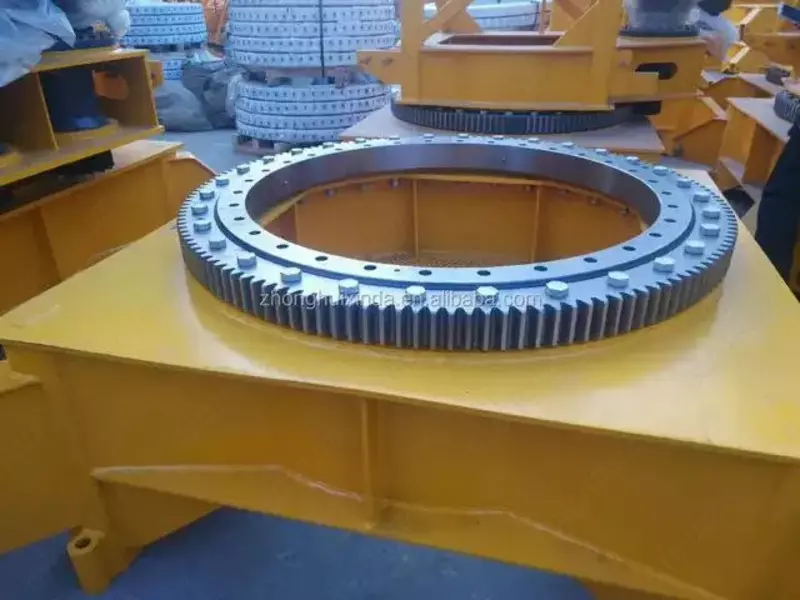

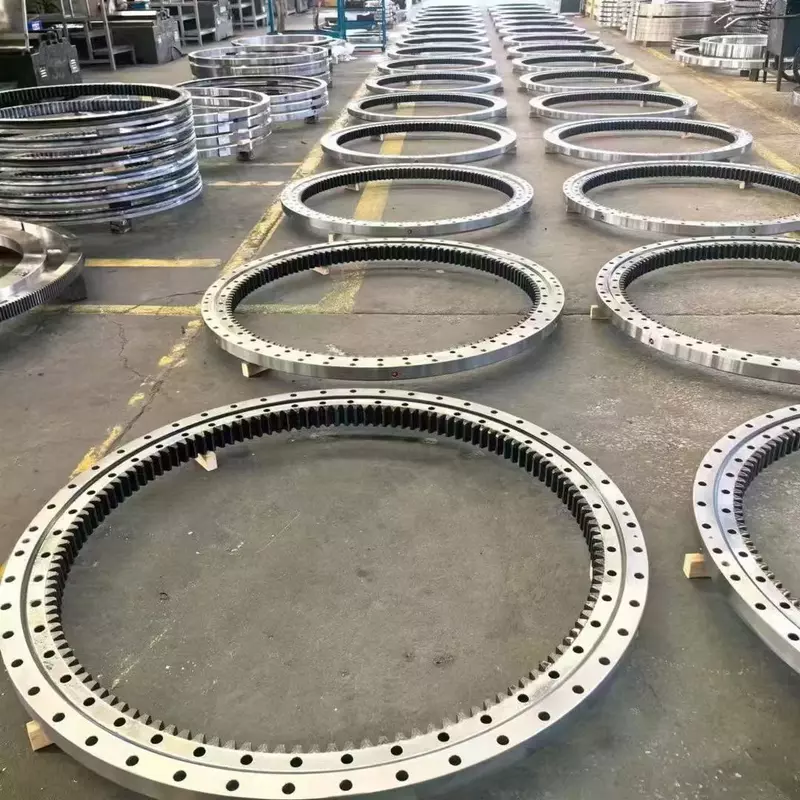

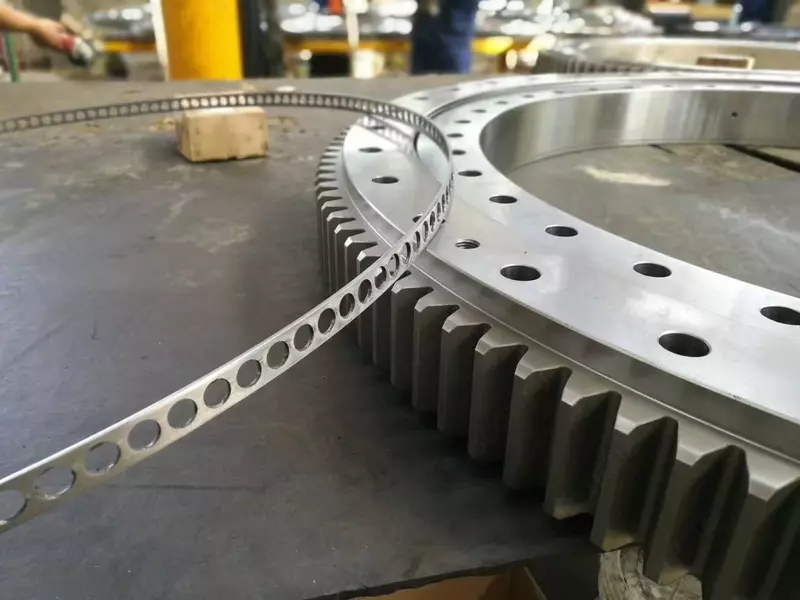

Поворотный круг (или поворотное устройство, slewing bearing / slewing ring) — это крупногабаритный подшипник, состоящий из:

• Внутреннего и наружного колец

• Шариков или роликов между ними

• Зубчатого венца (может быть на внутреннем или внешнем кольце) — для привода вращения

• Уплотнений и смазки

Он расположен между поворотной платформой (где находятся кабина, лебёдка и стрела) и неподвижной башней.

Обеспечивает вращение стрелы крана на 360° (или ограниченный сектор — зависит от конструкции).

Виды поворотных кругов

С однорядным шариковым подшипником

• Простой и недорогой вариант

• Используется на кранах с небольшой грузоподъемностью

С двухрядным шариковым подшипником

• Выдерживает большие осевые и моментные нагрузки

• Часто применяется в тяжелых башенных кранах

С роликовыми элементами качения

• Повышенная несущая способность

• Используется при высоких нагрузках и требованиях к точности

Принцип работы

• Гидромотор или электродвигатель через редуктор приводит во вращение зубчатый венец поворотного круга

• Платформа крана вместе со стрелой вращается вокруг вертикальной оси

• Подшипник воспринимает следующие нагрузки:

  • Осевую нагрузку — от массы стрелы и груза

  • Радиальную нагрузку — от ветра и боковых воздействий

  • Опрокидывающий момент — от вылета стрелы с грузом
