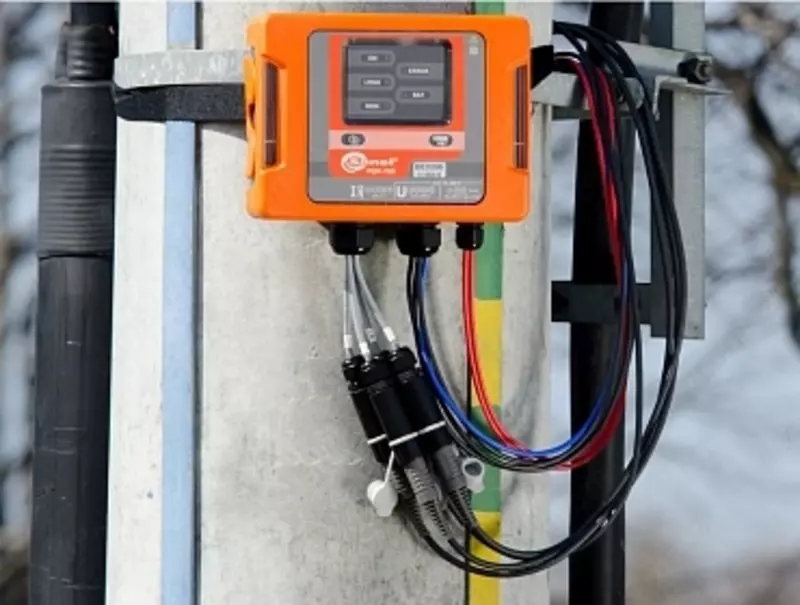

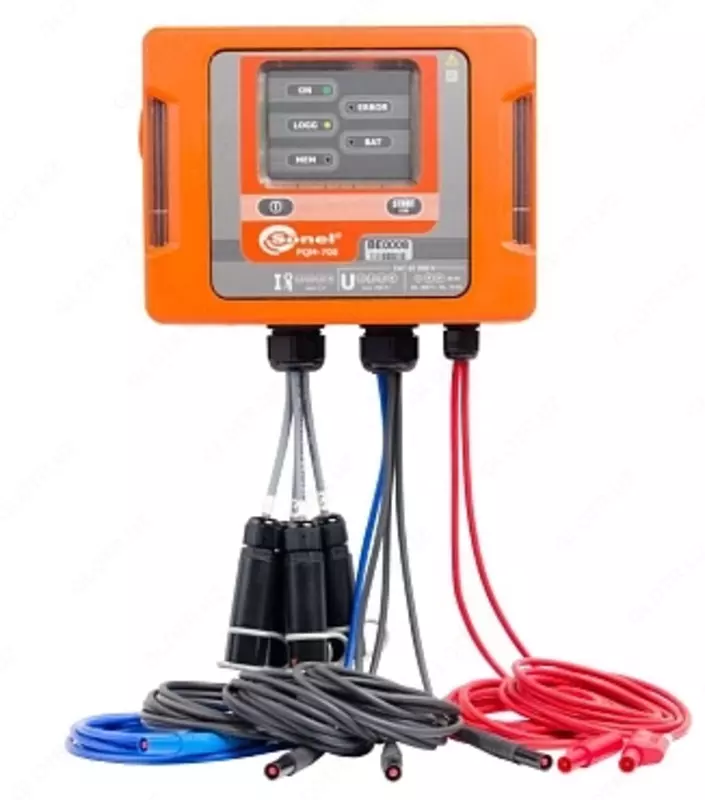

PQM-700 - анализатор параметров качества электрической энергии

Характеристики PQM-700

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS(среднеквадратическое значение, f =" 40..70 Гц)	20%×Unom ≤ "URMS ≤ 120%×Unom для Unom ≥ 100 В	0,01%×Unom	± 0,005 Unom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 120%×Unom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h =" 1..40)	От 0 до 200% Unom	0,01%×Unom	±0,0015×Unom (UH, h изм <0,03×Unom
			±0,05×UH, h изм (UH, h изм ≥0,03×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h =" 2..40)	От "0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f =" 40..70 Гц) "IRMS	Без использования клещей
	От 0 В до 1 В (3,6 ВP-P) K =" 1000 А/1 В	0,01% "Inom	± 0,01%×Inom
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 АP-P)	0,01%×Inom	± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P)	0,01%×Inom	± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P)	0,01%×Inom	± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм
	С измерительными клещами C-7
	От 0,01 А до 100 А (~) (360 АP-P)	0,01%×Inom	± (0,005×IRMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h =" 1..40)	В зависимости от типа используемых клещей (см. характеристики "IRMS)	0,01%×Inom	Inom  (IH, h<0,1×Inom) ±0,05×IH, h ( IH, h≥0,1×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h =" 2..40)	От "0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Активная мощность P и активная энергия EP	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × S(ES)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% Unom ≤ URMS< 120% Unom 5% Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера Pst	От 0,40 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,1×Pstизм
Длительная доза фликера Plt	От 0,40 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,1×Pltизм
Угол сдвига фаз напряжений φU	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1	От 0,0% до 10,00% 80%×Uном ≤ URMS≤ 150%×Uном	0,1%	± 0,3 %
Угол сдвига фаз силы токов φI	От -180,0° до +180,0°	0,01°	± 1°
Неопределенность часов реального времени RTC (от -20°С до +55°С)	часы: минуты: секунды: миллисекунды	1 мс	± 0,3 с/24 часа

RMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
I_RMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
U_nom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
I_nom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
h – порядковый номер гармоники;
U_{H, h} изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
I_{H, h} изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
THD_U изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
THD_I изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
P(E_p)изм - измеренное значение активной мощности (активной энергии);
Q(E_Q)изм - измеренное значение реактивной мощности (реактивной энергии);
S(E_S)изм - измеренное значение полной мощности (полной энергии);
P_st изм - измеренное значение кратковременной дозы фликера;
P_lt изм - измеренное значение длительной дозы фликера.
