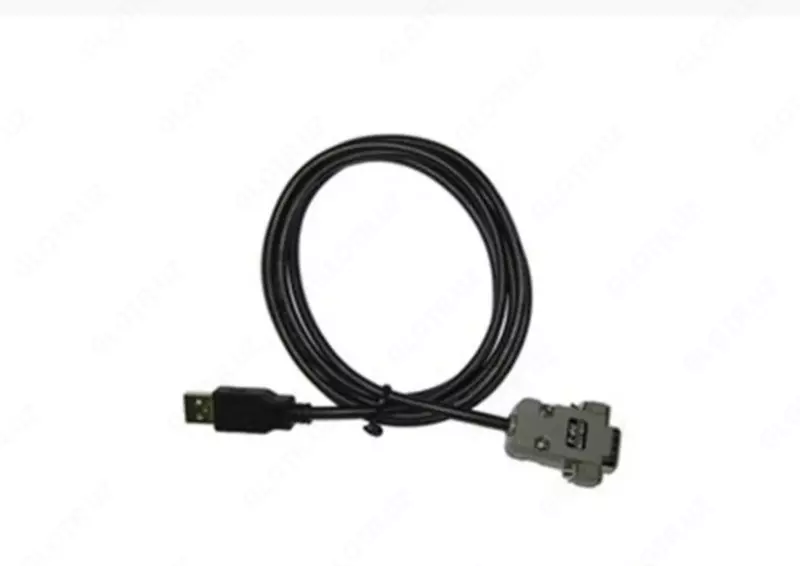

ПР-1 — конвертер USB-COM

Описание конвертера USB-COM ПР-1:

Устройство и работа конвертера

При подключении конвертера к разъему USB компьютера в операционной системе создается виртуальный COM порт.

Через него компьютер может передавать и получать данные так же как и через обычный COM порт.

Конвертер ПР-1 используется для работы с приборами РЕЙС-105Р, РЕЙС-105М, РЕЙС-105М1 и ПКМ-105.

Конвертер ПР-2 используется для работы с приборами РЕЙС-205 (выпущенными до конца 2013 года) и РЕЙС-305 (выпущенными до конца 2013 года).

Для подключения приборов РЕЙС-105, РЕЙС-205, РЕЙС-305 и РЕЙС-50 к компьютеру необходимы:

Во-первых, для приборов РЕЙС-105, РЕЙС-205 (выпущенных до конца 2013 года) и РЕЙС-305 (выпущенных до конца 2013 года) необходим свободный COM-порт на компьютере с разъёмом DB-9. Если компьютер имеет разъем DB-25, но в этом случае еще нужен переходник DB-9 - DB-25).

Для приборов РЕЙС-50, приборов РЕЙС-205 (выпускаемых с начала 2014 года) и приборов РЕЙС-305 (выпускаемых с начала 2014 года) необходим свободный USB-порт.

Если в Вашем компьютере отсутствует COM-порт или нет свободного COM-порта, то можно использовать имеющиеся в продаже стандартные преобразователи USB-COM, или конвертер USB-COM, выпускаемый фирмой СТЭЛЛ.

Во-вторых, кабель связи прибора с компьютером.

Если у Вашего компьютера есть COM-порт, то для связи прибора РЕЙС-105 с компьютером необходимо использовать кабель-удлинитель COM-порта, входящий в комплект поставки прибора РЕЙС-105 (он имеет нестандартную распайку).

Если у Вашего комьютера есть COM-порт, то для соединения его с приборами РЕЙС-205 (выпущенных до конца 2013 года) и РЕЙС-305 (выпущенных до конца 2013 года) можно использовать либо стандартный кабель-удлинитель COM-порта, либо кабель-удлинитель COM-порта, входящий в комплекты поставки этих приборов (он имеет стандартную распайку).
