Назначение

В настоящее время на рынке представлен широкий спектр преобразователей интерфейса USB-COM, с ценами от 300 до 1000 рублей.

В нашей практике использования имеющихся в продаже преобразователей были случаи приобретения их плохого качества, работающих со сбоями или вообще неработоспособных.

Поэтому фирма СТЭЛЛ на основе стандартного решения разработала свои преобразователи - конвертеры ПР-1 и ПР-2.

Конвертеры (USB-COM) ПР-1 и ПР-2 предназначены для подключения приборов, имеющих разъем RS232, к компьютерам, у которых отсутствует COM порт.

Указанные конвертеры позволяют подключить к компьютеру с USB-портом следующие приборы фирмы СТЭЛЛ: РЕЙС-105Р, РЕЙС-105М, РЕЙС-105М1, РЕЙС-205 (выпущенные до конца 2013 года), РЕЙС-305 (выпущенные до конца 2013 года), ПКМ-105.

Устройство и работа конвертера

При подключении конвертера к разъему USB компьютера в операционной системе создается виртуальный COM порт.

Через него компьютер может передавать и получать данные так же как и через обычный COM порт.

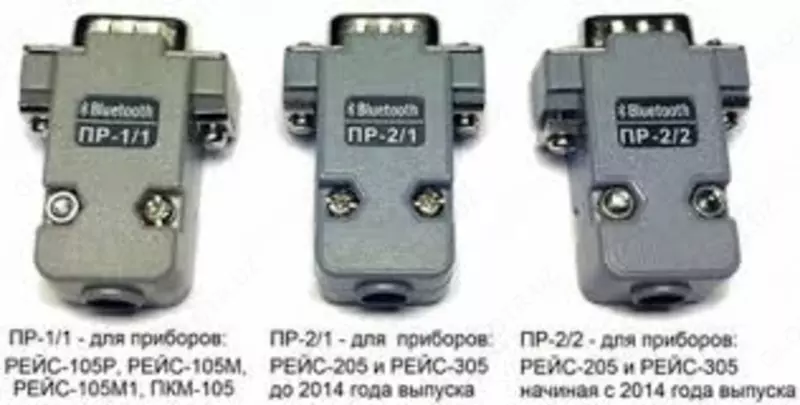

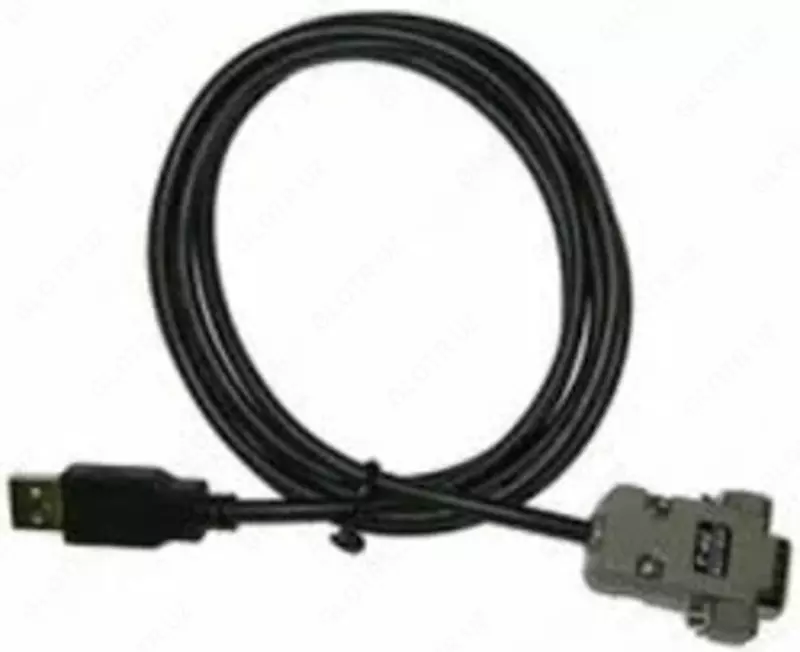

Конвертер ПР-1 используется для работы с приборами РЕЙС-105Р, РЕЙС-105М, РЕЙС-105М1 и ПКМ-105.

Конвертер ПР-2 используется для работы с приборами РЕЙС-205 (выпущенными до конца 2013 года) и РЕЙС-305 (выпущенными до конца 2013 года).

Для подключения приборов РЕЙС-105, РЕЙС-205, РЕЙС-305 и РЕЙС-50 к компьютеру необходимы:

Во-первых, для приборов РЕЙС-105, РЕЙС-205 (выпущенных до конца 2013 года) и РЕЙС-305 (выпущенных до конца 2013 года) необходим свободный COM-порт на компьютере с разъёмом DB-9. Если компьютер имеет разъем DB-25, но в этом случае еще нужен переходник DB-9 - DB-25).

Для приборов РЕЙС-50, приборов РЕЙС-205 (выпускаемых с начала 2014 года) и приборов РЕЙС-305 (выпускаемых с начала 2014 года) необходим свободный USB-порт.

Если в Вашем компьютере отсутствует COM-порт или нет свободного COM-порта, то можно использовать имеющиеся в продаже стандартные преобразователи USB-COM, или конвертер USB-COM, выпускаемый фирмой СТЭЛЛ.

Во-вторых, кабель связи прибора с компьютером.

Если у Вашего компьютера есть COM-порт, то для связи прибора РЕЙС-105 с компьютером необходимо использовать кабель-удлинитель COM-порта, входящий в комплект поставки прибора РЕЙС-105 (он имеет нестандартную распайку).

Если у Вашего комьютера есть COM-порт, то для соединения его с приборами РЕЙС-205 (выпущенных до конца 2013 года) и РЕЙС-305 (выпущенных до конца 2013 года) можно использовать либо стандартный кабель-удлинитель COM-порта, либо кабель-удлинитель COM-порта, входящий в комплекты поставки этих приборов (он имеет стандартную распайку).

Если у Вашего компьютера отсутствует COM-порт, то для связи прибора РЕЙС-105 с компьютером можно использовать конвертеры (USB-COM) ПР-1, выпускаемые фирмой СТЭЛЛ.

При этом прибор РЕЙС-105 подключается непосредственно к указанному конвертеру ПР-1.

Можно также использовать имеющиеся в продаже стандартные преобразователи USB-COM, при этом такой преобразователь должен подключаться к прибору РЕЙС-105 через кабель-удлинитель COM-порта, входящий в комплект поставки РЕЙС-105 (из-за нестандартной распайки).

Если у Вашего компьютера отсутствует COM-порт, то для связи приборов РЕЙС-205 (выпущенных до конца 2013 года) и РЕЙС-305 (выпущенных до конца 2013 года) с компьютером можно использовать конвертеры (USB-COM) ПР-2, выпускаемые фирмой СТЭЛЛ.

При этом прибор подключается непосредственно к указанному конвертеру ПР-2.

Для связи приборов РЕЙС-205 (выпущенных до конца 2013 года) и РЕЙС-305 (выпущенных до конца 2013 года) с компьютером можно также использовать имеющиеся в продаже стандартные преобразователи USB-COM, причем прибор должен подключаться непосредственно к указанному преобразователю.

Прибор РЕЙС-50 имеет разъем mini-USB и подключается к компьютеру через стандартный кабель mini-USB - USB. Такой кабель входит в комплект поставки прибора.

Приборы РЕЙС-205 и РЕЙС-305, выпускаемые с начала 2014 года, подключаются к USB входу компьютера специальным USB кабелем, который поставляется вместе с прибором - в качестве презента.
