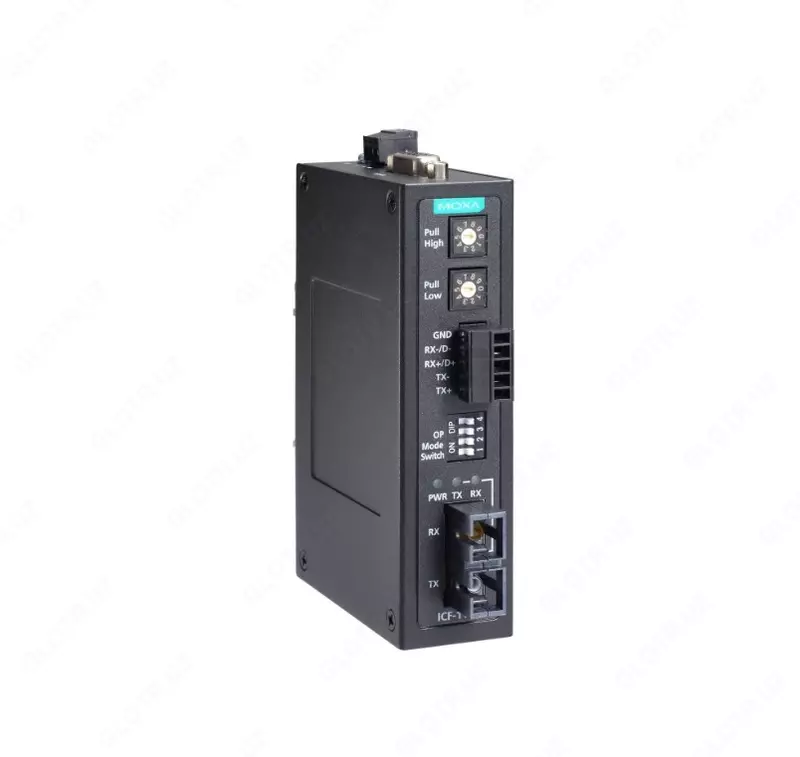

Преобразователь ICF-1150-M-SC-T-IEX

Преобразователь ICF-1150-M-SC-T-IEXВходной интерфейс
Тип входного интерфейса RS-232/422/485
Тип разъема DB9 «мама» для RS-232, клеммы для RS-422/485
Выходной интерфейс
Тип выходного интерфейса Многомодовое оптоволокно
Тип разъема Разъем SC
Параметры постоянной связи
Передаваемые сигналы RS-232: Tx, Rx, GND
RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485 (2-проводной): Данные+, Данные-, GND
RS-485 (4-проводной): TxD+, TxD-, RxD+, RxD-, GND
Скорость передачи данных, бит/с 50 ~ 921600
Характеристики оптоволоконного интерфейса Fast Ethernet
Тип оптоволоконного кабеля 50/125 мкмПреобразователь ICF-1150-M-SC-T-IEX
62,5/125 мкм
Дальность передачи по оптоволокну до 5 км
Длина волны по оптоволокну, нм 850
Мощность оптического передатчика, дБм -8
Чувствительность оптического приемника, дБм -25
Поддержка кольцевой топологии по оптоволокну Есть
Требования к электропитанию
Рабочее напряжение 12 ~ 48 В пост.
Потребление тока 246 мА при 12 В пост.
Разъем электропитания Клемма
Защита от неверной полярности Есть
Условия эксплуатации
Рабочая температура, °С -40 ~ +85
Температура хранения, °С -40 ~ +85
Рабочая влажность, % 5 ~ 95
Защита
Защита от пыли и влаги IP30.
Защита по току 1,1 А
Конструктивные свойства
Материал корпусаметалл
Размеры и вес
Габаритные размеры, мм 70 х 115 х 30
Вес нетто, кг 0.12Преобразователь ICF-1150-M-SC-T-IEX
Монтаж
Монтаж на DIN-рейку
Наличие международных сертификатов
Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123 Есть
Безопасность RU 62368
UL508
Взрывобезопасность ATEX Zone 2 Ex nA nC IIC T4 Gc
МЭКEx
UL/cUL Класс 1, Раздел 2
Электромагнитная совместимость (EMI) CISPR 32
FCC, часть 15, подраздел B, класс A
Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD)
МЭК 61000-4-3 РС
МЭК 61000-4-4 (ЭФТ)
МЭК 61000-4-5 Перенапряжение
МЭК 61000-4-6 CS
МЭК 61000-4-8
Электромагнитная совместимость (ЭМС) EN 55032/24.
Свободное падение МЭК 60068-2-32
Среднее время наработки на отказ (MTBF), часов 792085
Гарантийный срок
Гарантийный срок 5 летПреобразователь ICF-1150-M-SC-T-IEX
Комплект поставки
Комплект поставки Краткое руководство пользователя
Устройство
