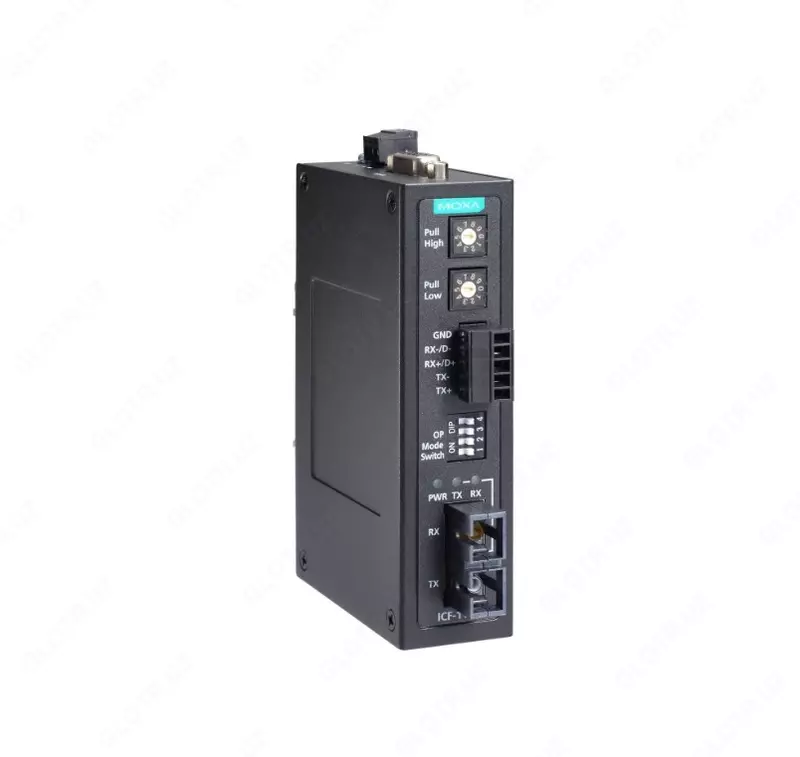

Преобразователь ICF-1150-M-ST-T

Преобразователь ICF-1150-M-ST-T

• • Входной интерфейс
  • Тип входного интерфейса   RS-232/422/485 
  • Тип разъема   DB9 'мама' для RS-232, клемма для RS-422/485 
  • Выходной интерфейс
  • Тип выходного интерфейса   Многомодовое оптоволокно 
  • Тип разъема   Разъем ST 
  • Параметры последовательной связи
  • Передаваемые сигналы   RS-232: Tx, Rx, GND 
    RS-422: TxD+, TxD-, RxD+, RxD-, GND 
    RS-485 (2-проводный): Data+, Data-, GND 
    RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  • Скорость передачи данных, бит/с   50 ~ 921600 
  • Характеристики оптоволоконного интерфейса Fast Ethernet
  • Тип оптоволоконного кабеля   50/125 мкм 
    62.5/125 мкм 
  • Дальность передачи по оптоволокну   до 5 км 
  • Длина волны по оптоволокну, нм   850 
  • Мощность оптического передатчика, дБм   -8
  • Чувствительность оптического приемника, дБм   -25
  • Поддержка кольцевой топологии по оптоволокну   Есть 
  • Требования к электропитанию
  • Рабочее напряжение   12 ~ 48 В пост. 
  • Потребление тока   246 мА при 12 В пост.
  • Разъем электропитания   Клемма 
  • Защита от неверной полярности   Есть 
  • Условия эксплуатации
  • Рабочая температура, °C   -40 ~ +85 
  • Температура хранения, °C   Преобразователь ICF-1150-M-ST-T
    •
    -40 ~ +85 
  • Рабочая влажность, %   5 ~ 95 
  • Защита
  • Защита от пыли и влаги   IP30 
  • Защита по току   1.1 А 
  • Конструктивные свойства
  • Материал корпуса   Металл 
  • Размеры и вес
  • Габаритные размеры, мм   70 x 115 x 30
  • Вес нетто, кг   0.12
  • Монтаж
  • Монтаж   На DIN-рейку 
  • Наличие международных сертификатов
  • Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123   Есть 
  • Безопасность   EN 62368 
    UL508 
  • Взрывобезопасность   ATEX Zone 2 Ex nA nC IIC T4 Gc  Преобразователь ICF-1150-M-ST-T
    •

    UL/cUL Class 1 Division 2 
  • Электромагнитная совместимость (EMI)   CISPR 32 
    FCC Part 15 Subpart B Class B 
  • Электромагнитная совместимость (EMS)   IEC 61000-4-2 (ESD) 
    IEC 61000-4-3 RS 
    IEC 61000-4-4 (EFT) 
    IEC 61000-4-5 Surge 
    IEC 61000-4-6 CS 
    IEC 61000-4-8 
  • Электромагнитная совместимость (EMC)   EN 55032/24 
  • Свободное падение   IEC 60068-2-32 
  • Среднее время наработки на отказ (MTBF), часов   792085
  • Гарантийный срок
  • Гарантийный срок   5 лет 
  • Комплект поставки
  • Комплект поставки Преобразователь ICF-1150-M-ST-T
    •
      Краткое руководство пользователя 
    Устройство
