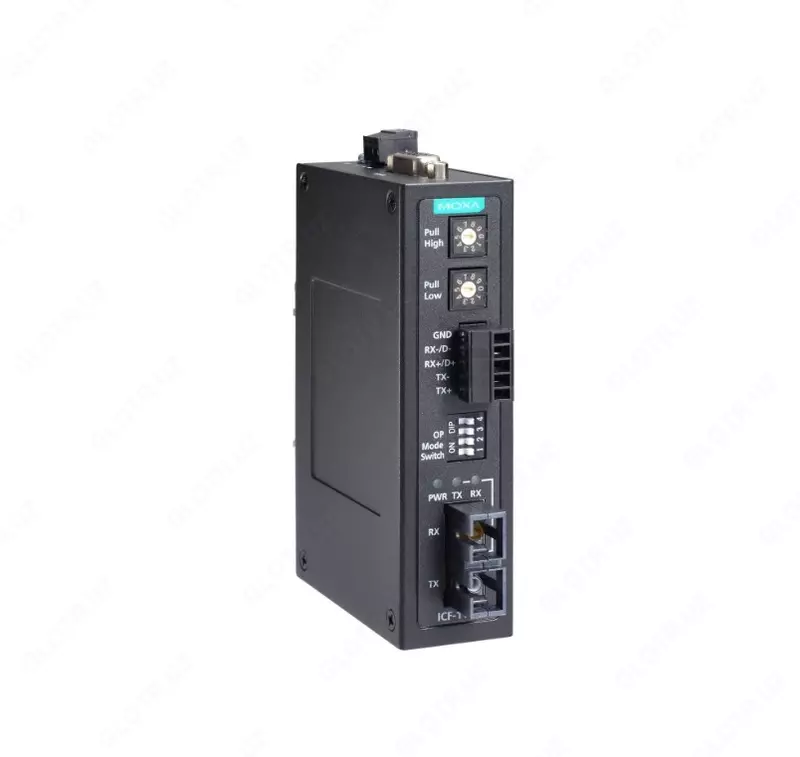

Преобразователь ICF-1150I-M-SC

Преобразователь ICF-1150I-M-SC

• Входной интерфейс
• Тип входного интерфейса   RS-232/422/485 
• Тип разъема   DB9 'мама' для RS-232, клемма для RS-422/485 

• Выходной интерфейс
• Тип выходного интерфейса   Многомодовое оптоволокно 
• Тип разъема   Разъем SC 

• Параметры последовательной связи
• Передаваемые сигналы   RS-232: Tx, Rx, GND 
  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
• Скорость передачи данных, бит/с   50 ~ 921600 

• Характеристики оптоволоконного интерфейса Fast Ethernet
• Тип оптоволоконного кабеля   50/125 мкм 
  62.5/125 мкм 
• Дальность передачи по оптоволокну   до 5 км 
• Длина волны по оптоволокну, нм   850 
• Мощность оптического передатчика, дБм   -8
• Чувствительность оптического приемника, дБм   -25
• Поддержка кольцевой топологии по оптоволокну   Есть 

• Требования к электропитанию
• Рабочее напряжение   12 ~ 48 В пост. 
• Потребление тока   300 мА при 12 В пост.
• Разъем электропитания   Клемма 
• Защита от неверной полярности   Есть 

• Условия эксплуатации
• Рабочая температура, °C   0 ~ +60 
• Температура хранения, °C   -40 ~ +85 
• Рабочая влажность, %   5 ~ 95 

• Защита
• Защита от пыли и влаги   IP30 
• Гальваническая изоляция, кВ   2 
• Защита по току   1.1 А 

• Конструктивные свойства
• Материал корпуса   Преобразователь ICF-1150I-M-SC Металл 

• Размеры и вес
• Габаритные размеры, мм   70 x 115 x 30
• Вес нетто, кг   0.14

• Монтаж
• Монтаж   На DIN-рейку 

• Наличие международных сертификатов
• Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123   Есть 
• Безопасность   EN 62368 
  UL508 
• Взрывобезопасность   ATEX Zone 2 Ex nA nC IIC T4 Gc 
  UL/cUL Class 1 Division 2 
• Электромагнитная совместимость (EMI)   CISPR 32 
  FCC Part 15 Subpart B Class B 
• Электромагнитная совместимость (EMS)   IEC 61000-4-2 (ESD)  Преобразователь ICF-1150I-M-SC
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)   EN 55032/24 
• Свободное падение   IEC 60068-2-32 
• Среднее время наработки на отказ (MTBF), часов   792085

• Гарантийный срок
• Гарантийный срок   5 лет 

• Комплект поставки Преобразователь ICF-1150I-M-SC
• Комплект поставки   Краткое руководство пользователя 
  Устройство
