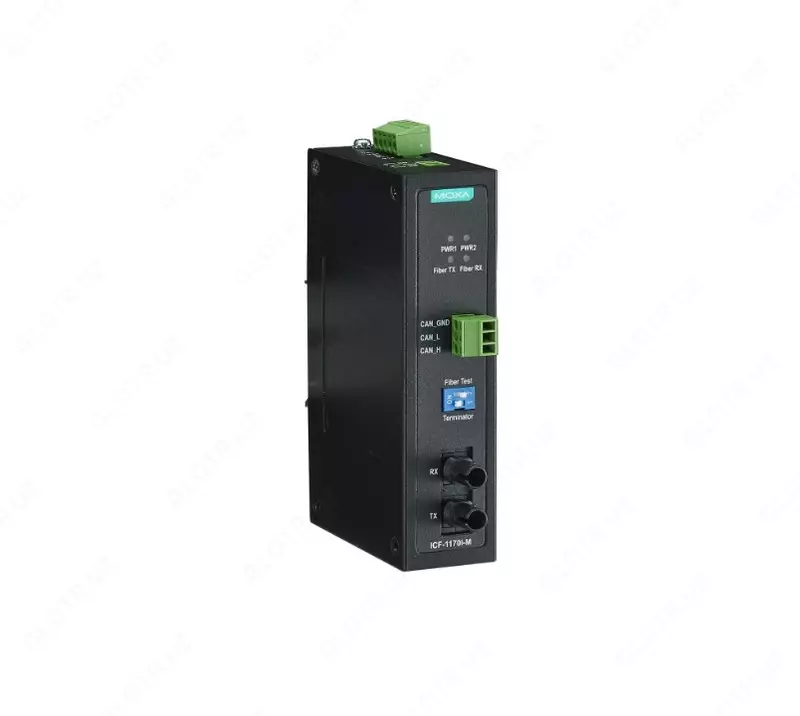

Преобразователь ICF-1170I-M-ST

Преобразователь ICF-1170I-M-ST

• Входной интерфейс
• Тип входного интерфейса   CAN 
• Тип разъема   клеммы под винт 
• Поддерживаемые протоколы   CAN 2.0A и 2.0B (ISO 11898-2)
• Терминальный резистор   120 Ом, подключается DIP-переключателем
• Скорость передачи данных   до 1 Мб/с
• Задержка передачи данных   150 нс

• Выходной интерфейс
• Тип выходного интерфейса   Многомодовое оптоволокно 
• Тип разъема   Разъем ST 

• Характеристики оптоволоконного интерфейса Fast Ethernet
• Тип оптоволоконного кабеля   50/125 мкм 
  62.5/125 мкм 
• Дальность передачи по оптоволокну   до 5 км 
• Длина волны по оптоволокну, нм   850 
• Мощность оптического передатчика, дБм   -5
• Чувствительность оптического приемника, дБм   -20
• Поддержка кольцевой топологии по оптоволокну   Есть 

• Релейный вывод
• Количество каналов релейного вывода   1
• Нагрузочная способность реле   1 А при 24 В пост. 

• Требования к электропитанию
• Рабочее напряжение   12 ~ 48 В пост. 
• Потребление тока   221 мА при 12 В
• Разъем электропитания   Клемма 
• Защита от неверной полярности   Есть 

• Условия эксплуатации
• Рабочая температура, °C   0 ~ +60 
• Температура хранения, °C   -40 ~ +85 
• Рабочая влажность, %   5 ~ 95  Преобразователь ICF-1170I-M-ST

• Защита
• Гальваническая изоляция, кВ   2 
• Защита по току   1.1 А 

• Конструктивные свойства
• Материал корпуса   Металл 

• Размеры и вес
• Габаритные размеры, мм   30.3 x 70 x 115
• Вес нетто, кг   0.17

• Монтаж
• Монтаж   На DIN-рейку 

• Наличие международных сертификатов
• Безопасность   UL508 
• Электромагнитная совместимость (EMI)   Преобразователь ICF-1170I-M-ST CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)   IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)   EN 55032/24 
• Свободное падение   IEC 60068-2-32 
• Среднее время наработки на отказ (MTBF), часов   792085

• Гарантийный срок
• Гарантийный срок   5 лет 

• Комплект поставки
• Комплект поставки Преобразователь ICF-1170I-M-ST   Краткое руководство пользователя 
  Устройство
