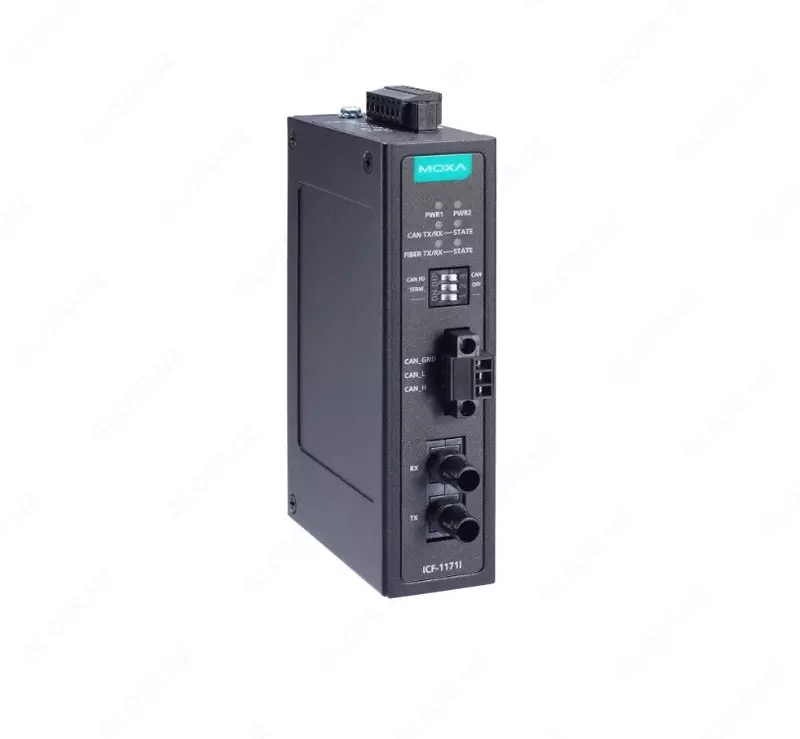

Преобразователь ICF-1171I-M-ST-T

Преобразователь ICF-1171I-M-ST-T

• Входной интерфейс
• Тип входного интерфейса   CAN 
• Тип разъема   клеммы под винт 
• Поддерживаемые протоколы   CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898)
• Терминальный резистор   120 Ом, подключается DIP-переключателем

• Выходной интерфейс
• Тип выходного интерфейса   Многомодовое оптоволокно 
• Тип разъема   Разъем ST 

• Интерфейс CAN
• Передаваемые сигналы   CAN_GND 
  CAN_H 
  CAN_L 

• Характеристики оптоволоконного интерфейса Fast Ethernet
• Тип оптоволоконного кабеля   62.5/125 мкм 
• Дальность передачи по оптоволокну   до 2 км 
• Длина волны по оптоволокну, нм   1310 
• Мощность оптического передатчика, дБм   -20
• Чувствительность оптического приемника, дБм   -32
• Допустимые потери в канале связи, дБм   3
• Насыщение приемника, дБм   12
• Поддержка кольцевой топологии по оптоволокну   Есть 

• Релейный вывод
• Количество каналов релейного вывода   1
• Нагрузочная способность реле   Преобразователь ICF-1171I-M-ST-T 1 А при 30 В пост. 

• Требования к электропитанию
• Рабочее напряжение   12 ~ 48 В пост. 
• Потребление тока   188.5 мА (макс.)
• Разъем электропитания   Клемма 
• Защита от неверной полярности   Есть 

• Условия эксплуатации
• Рабочая температура, °C   0 ~ +60 
• Температура хранения, °C   -40 ~ +75 
• Рабочая влажность, %   5 ~ 95 

• Защита
• Гальваническая изоляция, кВ   2 

• Конструктивные свойства
• Материал корпуса   Металл 

• Размеры и вес
• Габаритные размеры, мм   30.3 x 70 x 115
• Вес нетто, кг Преобразователь ICF-1171I-M-ST-T   0.29

• Монтаж
• Монтаж   Настенный (опционально) 

• Наличие международных сертификатов
• Безопасность   EN 62368-1 
  UL 62368-1 
• Электромагнитная совместимость (EMI)   CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)   IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)   EN 55032/35 
• Среднее время наработки на отказ (MTBF), часов   2412885

• Гарантийный срок
• Гарантийный срок   5 лет 

• Комплект поставки Преобразователь ICF-1171I-M-ST-T
• Комплект поставки   Краткое руководство пользователя
