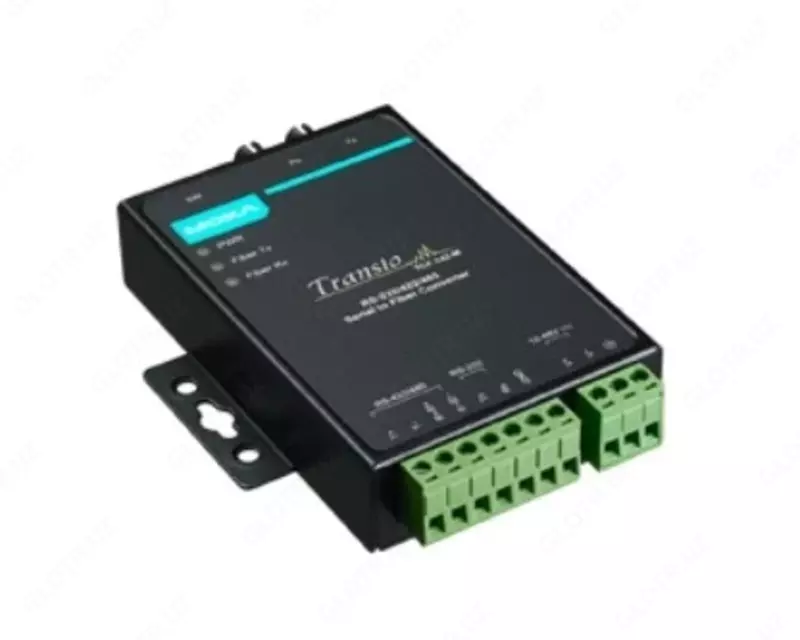

Преобразователь TCF-142-M-SC

Преобразователь TCF-142-M-SC

• Входной интерфейс
• Тип входного интерфейса   RS-232/422/485 
• Тип разъема   клеммы под винт 

• Выходной интерфейс
• Тип выходного интерфейса   Многомодовое оптоволокно 
• Тип разъема   Разъем SC 

• Параметры последовательной связи
• Передаваемые сигналы   RS-232: Tx, Rx, GND 
  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
• Скорость передачи данных, бит/с   50 ~ 921600 

• Характеристики оптоволоконного интерфейса Fast Ethernet
• Тип оптоволоконного кабеля   50/125 мкм 
  62.5/125 мкм 
• Дальность передачи по оптоволокну   до 5 км 
• Длина волны по оптоволокну, нм   850 
• Мощность оптического передатчика, дБм   -5
• Чувствительность оптического приемника, дБм   -20
• Поддержка кольцевой топологии по оптоволокну   Есть 

• Требования к электропитанию
• Рабочее напряжение   12 ~ 48 В пост. 
• Потребление тока   140 мА при 12 В
• Разъем электропитания   Клемма 
• Защита от неверной полярности   Есть 

• Условия эксплуатации
• Рабочая температура, °C   0 ~ +60 
• Температура хранения, °C   Преобразователь TCF-142-M-SC -40 ~ +75 
• Рабочая влажность, %   5 ~ 95 

• Защита
• Защита по току   1.1 А 

• Конструктивные свойства
• Материал корпуса   Металл 

• Размеры и вес
• Габаритные размеры, мм   67 x 100 x 22
• Вес нетто, кг   0.32

• Монтаж
• Монтаж   Преобразователь TCF-142-M-SC На DIN-рейку (опционально) 
  Настольный/настенный 

• Наличие международных сертификатов
• Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123   Есть 
• Безопасность   UL60950-1 
• Электромагнитная совместимость (EMI)   CISPR 32 
  FCC Part 15 Subpart B Class B 
• Электромагнитная совместимость (EMS)   IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)   EN 55032/24 
• Среднее время наработки на отказ (MTBF), часов   780480

• Гарантийный срок
• Гарантийный срок   5 лет 

• Комплект поставки
• Комплект поставки Преобразователь TCF-142-M-SC   Краткое руководство пользователя 
  Переходник CBL-PJTB-10 
  Устройство
