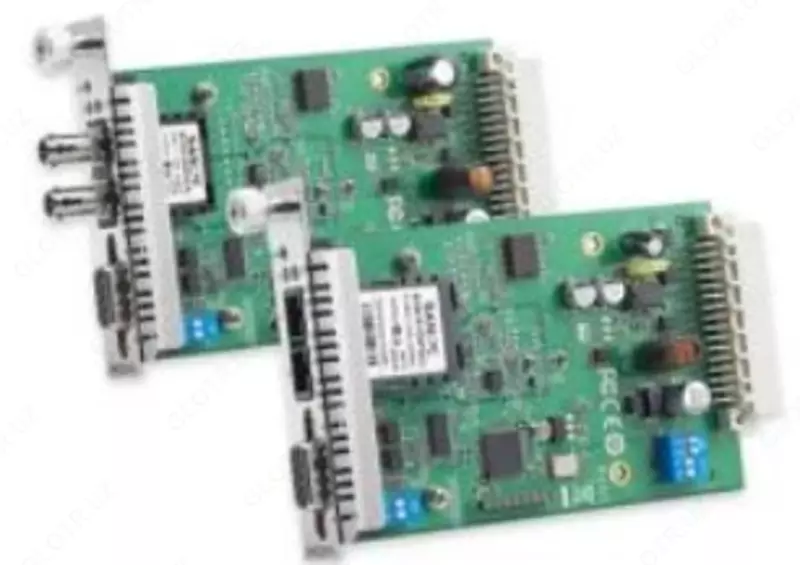

Преобразователь TCF-142-S-SC-RM

Преобразователь TCF-142-S-SC-RM

• Входной интерфейс
• Тип входного интерфейса   RS-232/422/485 
• Тип разъема   DB9 'мама' 

• Выходной интерфейс
• Тип выходного интерфейса   Одномодовое оптоволокно 
• Тип разъема   Разъем SC 

• Параметры последовательной связи
• Количество последовательных портов   1
• Тип последовательных портов   RS-232/422/485 
• Разъем последовательного порта   DB9 'мама' 
• Передаваемые сигналы   RS-232: Tx, Rx, GND 
  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
• Скорость передачи данных, бит/с   50 ~ 921600 

• Характеристики оптоволоконного интерфейса Fast Ethernet
• Количество оптических портов   1
• Тип интерфейса   Одномодовое оптоволокно 
• Разъем   SC 
• Тип оптоволоконного кабеля   G.652 
• Дальность передачи по оптоволокну   до 40 км 
• Длина волны по оптоволокну, нм   1310 
• Мощность оптического передатчика, дБм   -5
• Чувствительность оптического приемника, дБм   -25
• Допустимые потери в канале связи, дБм   20
• Поддержка кольцевой топологии по оптоволокну   Есть 

• Требования к электропитанию
• Рабочее напряжение   12 В пост.  Преобразователь TCF-142-S-SC-RM
• Потребление тока   150 мА при 12 В

• Условия эксплуатации
• Рабочая температура, °C   0 ~ +60 
• Температура хранения, °C   -20 ~ +75 
• Рабочая влажность, %   5 ~ 95 

• Конструктивные свойства
• Материал корпуса   Бескорпусное исполнение 

• Размеры и вес
• Габаритные размеры, мм   86.8 x 136.5 x 21
• Вес нетто, кг   0.11

• Монтаж
• Монтаж   В шасси 

• Наличие международных сертификатов
• Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123   Есть 
• Безопасность   UL60950-1 
• Электромагнитная совместимость (EMI)   CISPR 32 
  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS)   EN 61000-4-11  Преобразователь TCF-142-S-SC-RM
  EN 61000-4-2 (ESD) 
  EN 61000-4-3 (RS) 
  EN 61000-4-4 (EFT) 
  EN 61000-4-5 (Surge) 
  EN 61000-4-6 (CS) 
  EN 61000-4-8 
• Электромагнитная совместимость (EMC)   EN 55032/24 
• Свободное падение   IEC 60068-2-32 
• Среднее время наработки на отказ (MTBF), часов   514926

• Гарантийный срок
• Гарантийный срок   5 лет 

• Комплект поставки
• Комплект поставки Преобразователь TCF-142-S-SC-RM   Краткое руководство пользователя 
