Прибор для контроля бетонных образцов НПЛ-1 100×100×100 мм без индикаторов ИЧ (Арт. - 1205247)

Прибор НПЛ-1 предназначен для профессионального лабораторного контроля геометрических параметров бетонных образцов размером 100×100×100 мм перед проведением испытаний на прочность. Оборудование применяется для определения отклонений опорных граней от плоскостности и перпендикулярности в соответствии с требованиями ГОСТ 10180-2012. Контроль геометрии образцов является обязательной процедурой при испытаниях бетона, поскольку даже незначительные отклонения поверхностей способны существенно повлиять на корректность результатов определения прочности.

Модель поставляется без индикаторов часового типа, что позволяет лаборатории самостоятельно подобрать измерительные приборы требуемого класса точности по ГОСТ 577 или использовать аналогичные средства измерения перемещений с сопоставимыми метрологическими характеристиками. Такая комплектация делает прибор универсальным решением для оснащения новых и действующих строительных лабораторий.

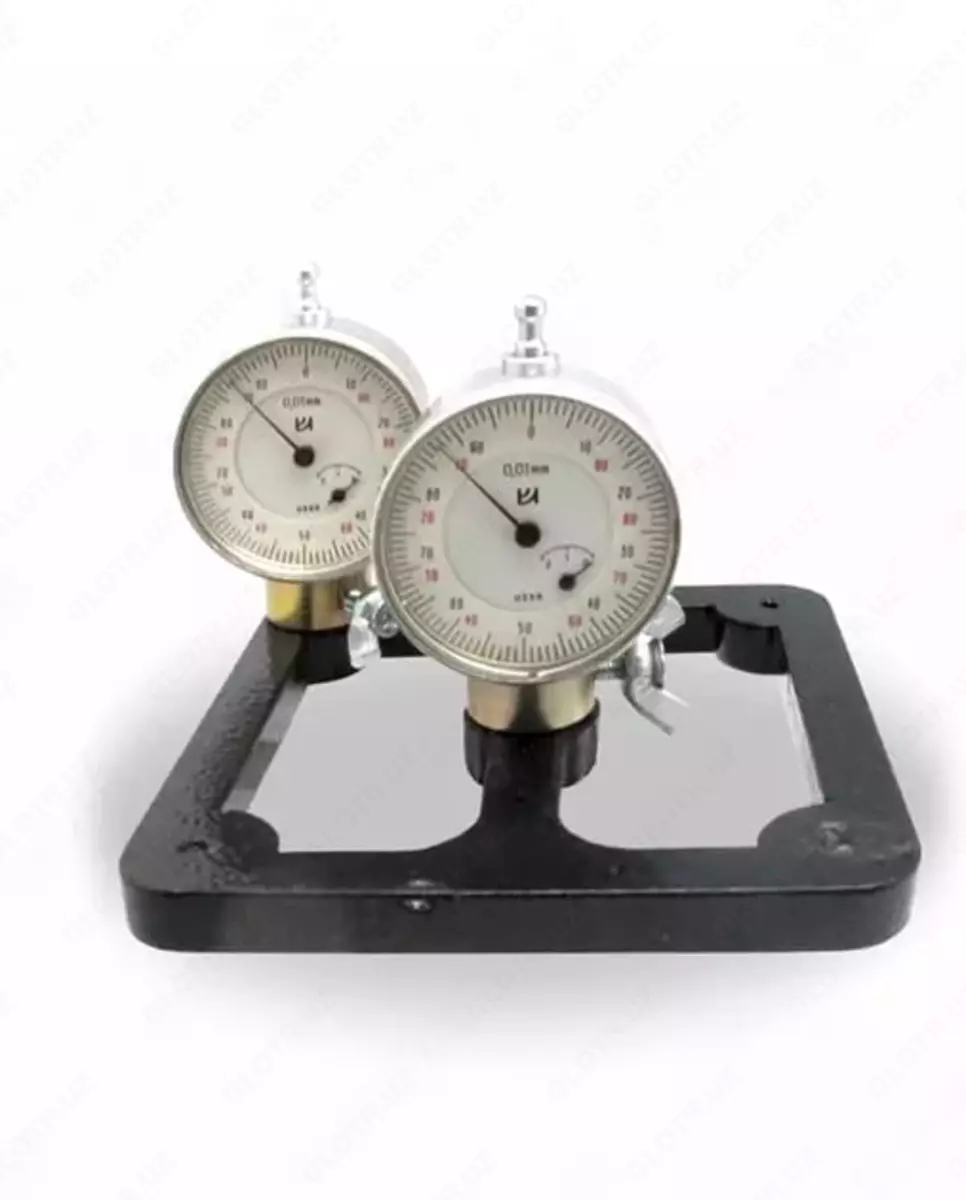

Конструктивно НПЛ-1 представляет собой жесткую металлическую раму с тремя фиксированными опорами, обеспечивающими устойчивую базу при проведении измерений. Конструкция рассчитана на интенсивную эксплуатацию в условиях лаборатории и гарантирует стабильность геометрии на протяжении всего срока службы. Перед началом работы прибор устанавливается на поверочную плиту по ГОСТ 10905 в трех точках и приводится в нулевое положение. При отсутствии поверочной плиты допускается использование зеркальной поверхности соответствующего качества и размеров, что предусмотрено нормативными требованиями.

Преимущества

Высокая точность измерений с погрешностью не более 0,01 мм на длине 100 мм
Соответствие требованиям действующих стандартов строительных испытаний
Жесткая металлическая конструкция с устойчивой геометрией
Возможность индивидуального подбора индикаторов требуемого класса точности
Надежность при длительной лабораторной эксплуатации
Простота настройки и подготовки к работе
Стабильность результатов при серийных измерениях
Универсальность применения в производственных и научных лабораториях

Назначение и принцип работы

Прибор используется для двух видов контроля

Контроль отклонений от плоскостности опорных граней бетонных кубов
Контроль отклонений от перпендикулярности смежных граней

Измерение плоскостности выполняется путем установки прибора на измеряемую грань с опорой в трех точках. После фиксации положения снимаются показания с двух индикаторов, установленных пользователем. Полученные значения используются для расчета фактического отклонения от плоскости по формулам, установленным нормативной документацией.

Измерение перпендикулярности выполняется при вертикальной установке прибора. Две опоры фиксируются на одной грани образца, третья опора и индикатор контактируют с измеряемой поверхностью. Перед проведением измерений выполняется базовая установка с использованием поверочного угольника. После фиксации положения производится снятие показаний и расчет отклонения.

Применение НПЛ-1 позволяет исключить влияние геометрических дефектов образца на результаты испытаний на сжатие. Это особенно важно при серийных испытаниях контрольных образцов на заводах железобетонных изделий, где требуется высокая повторяемость и достоверность измерений.

Технические характеристики

Область применения

Строительные лаборатории
Производство бетонных и железобетонных изделий
Контроль качества строительных материалов
Научно-исследовательские институты
Испытательные центры

Использование прибора НПЛ-1 позволяет обеспечить соответствие бетонных образцов требованиям нормативной документации перед проведением механических испытаний. Это снижает риск получения недостоверных результатов и повышает общий уровень контроля качества продукции.

5 часто задаваемых вопросов

1. Входят ли индикаторы в комплект поставки
   Индикаторы часового типа приобретаются отдельно, что позволяет выбрать модель необходимого класса точности.

2. Для каких образцов предназначен прибор
   Прибор рассчитан на бетонные кубы размером 100×100×100 мм.

3. Какая точность измерений обеспечивается
   Погрешность не превышает 0,01 мм на длине 100 мм при корректной установке.

4. Можно ли использовать прибор без поверочной плиты
   Допускается установка на зеркальную поверхность соответствующего качества при соблюдении нормативных требований.

5. Зачем необходим контроль плоскостности и перпендикулярности
   Нарушение геометрии образца может привести к искажению результатов испытаний на прочность, поэтому предварительный контроль является обязательным этапом.
