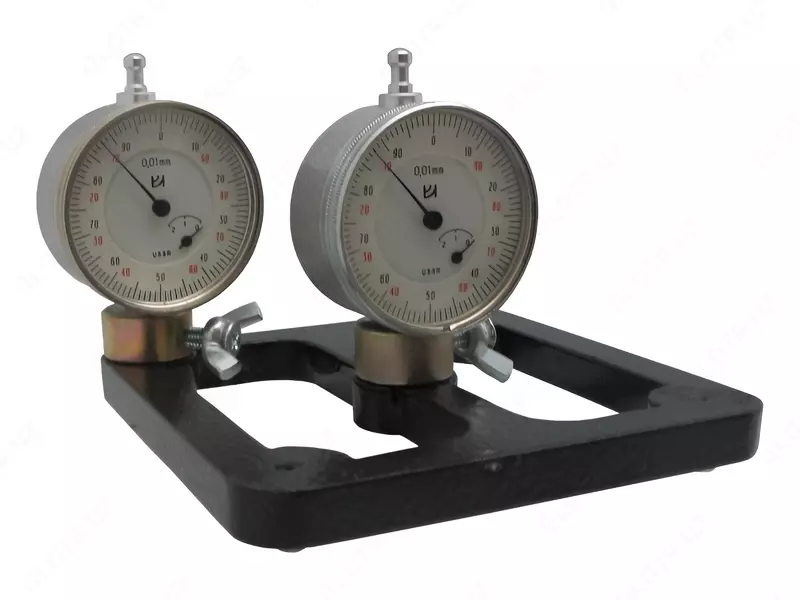

Прибор для контроля бетонных образцов НПЛ-1 100Х100Х100мм без индикаторов ИЧ

Прибор для измерения отклонений образцов от плоскостности и перпендикулярности (без индикатора)

Этот прибор представляет собой неотъемлемый инструмент для контроля отклонений опорных граней образцов от плоскости и перпендикулярности согласно требованиям ГОСТ 10180-2012. Прибор обеспечивает точные измерения с погрешностью не более 0,01 мм на 100 мм длины.

Характеристики прибора:

• Требования к исполнению: Прибор должен иметь три фиксированные опоры по углам и не менее двух индикаторов часового типа по ГОСТ 577 или других измерителей перемещений той же точности.
• Установка перед измерениями: Перед использованием прибор устанавливают на поверочную плиту по ГОСТ 10905 в трех точках и приводят показания стрелок всех индикаторов в нулевое положение. В случае отсутствия поверочной плиты, допускается установка прибора на зеркало с определенными размерами.
• Измерение отклонений от плоскостности: Прибор приставляют к измеряемой грани образца и фиксируют, опирая в трех точках. Затем снимают отсчеты по двум индикаторам.
• Измерение отклонений от перпендикулярности: Прибор должен иметь три фиксированные опоры: две на одной стороне и одну на второй стороне, на которой закреплен индикатор часового типа. Перед измерением прибор устанавливают в вертикальное положение на поверочную плиту или зеркало и приставляют к третьей опоре прибора поверочный угольник. Затем прибор приставляют к измеряемой грани образца и фиксируют, прижимая к смежной грани двумя опорами и к измеряемой грани третьей опорой. После этого снимают отсчеты по индикатору.

Оценка результатов:

• Отклонения от плоскостности и перпендикулярности рассчитываются по формулам, указанным в ГОСТ 10180-2012, и оцениваются в соответствии с предельными значениями, установленными стандартом.

Этот прибор является необходимым средством для обеспечения высокой точности и соответствия измеряемых образцов стандартам ГОСТ 10180-2012.
