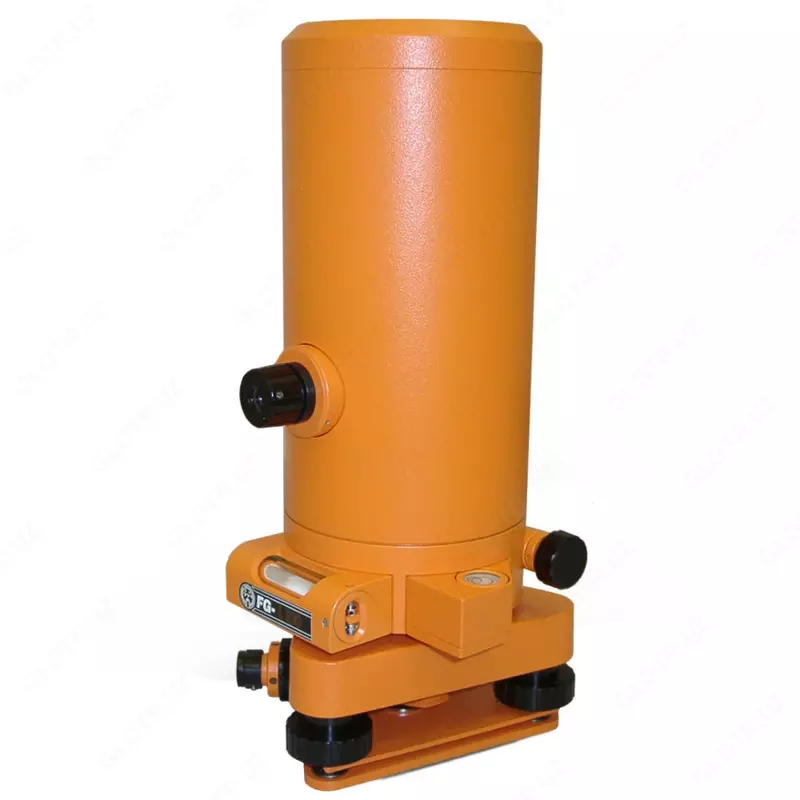

Прибор вертикального проектирования FG-L100

FG‑L100 — это оптический прибор вертикального проектирования, предназначенный для переноса планового положения точки стояния прибора в зенит (то есть вертикально вверх) с высокой точностью. По конструкции и задачам он является аналогом классического прибора PZL‑100, выпускавшегося ранее фирмой Carl Zeiss Jena.

Прибор FG‑L100 широко используется в строительстве, на высотных объектах, при монтаже технологических конструкций, а также при геодезическом контроле вертикальности зданий и сооружений.

Одной из ключевых характеристик является высокая точность — он передаёт плановую координату вверх с погрешностью не более ± 1 мм на 100 м.

Компенсатор прибора — маятниковый с воздушным демпфером, диапазон его самовыравнивания составляет ± 10′ (минут), а ошибка установки компенсатора — около ± 0,15′. Время стабилизации компенсатора — менее 1 секунды, что позволяет быстро работать при установке.

Оптика FG‑L100 обеспечивает 31,5–32-кратное увеличение зрительной трубы. Угол поля зрения составляет примерно 1,3°, что даёт комфортный обзор. Минимальная дистанция визирования (фокусировки) — около 2,2 м.

Прибор имеет уровни: цилиндрический уровень при трубе помогает при предварительном выравнивании, а также круглый уровень на основании.

Механизм центрирования достаточно точный: предел фокусировки оптического центрера — 0,5 м, а точность центрирования на высоту 1,5 м — 0,5 мм.

Габариты прибора — высота около 295 мм, а вес — примерно 3,7 кг. Прибор не требует питания — он полностью оптический и может работать непрерывно без батарей.

Комплект поставки обычно включает: сам прибор FG‑L100, отвёртку, шпильку, отвес, инструкцию и футляр.

Благодаря своей точности, простоте конструкции и автономности FG‑L100 является надёжным инструментом вертикального проектирования и контроля в геодезии и строительств
