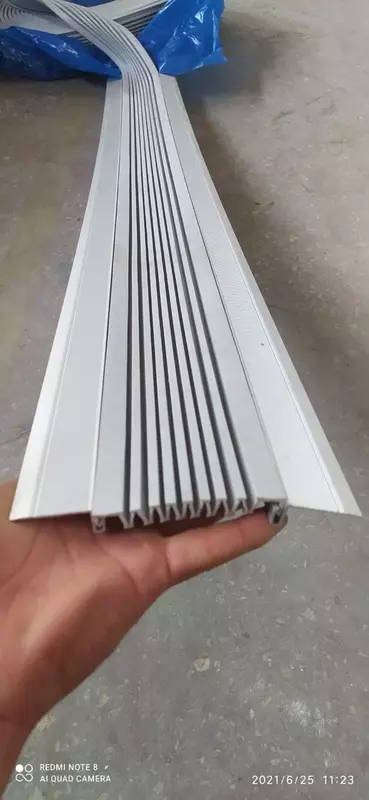

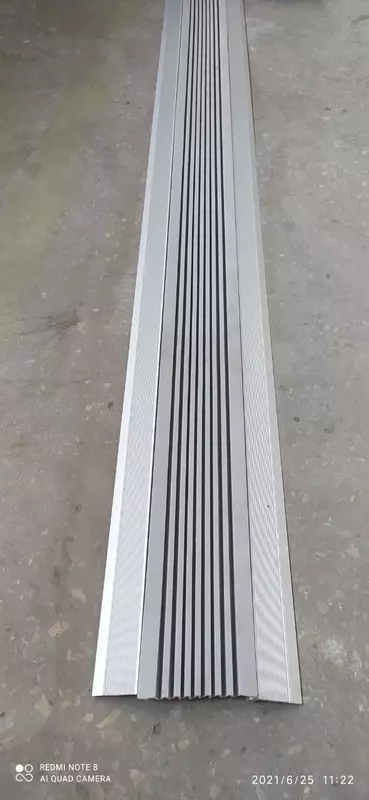

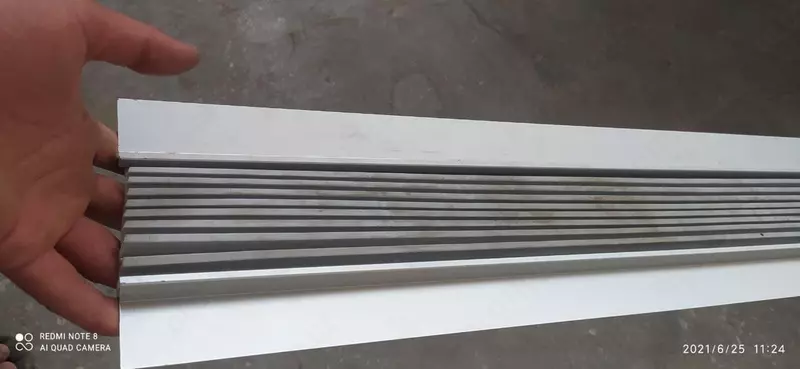

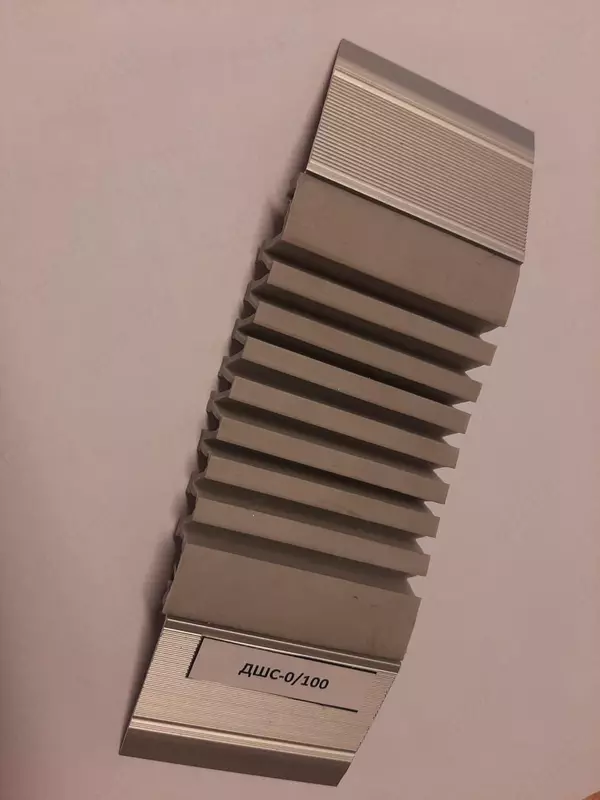

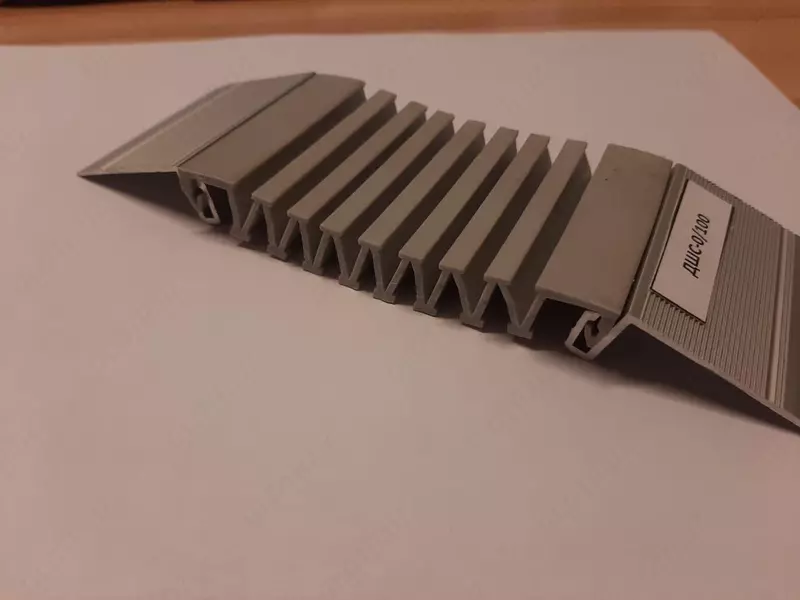

Профили для деформационных швов АКВАСТОП ДШС–0/100

Деформационный шов АКВАСТОП® тип ДШС

ДШС-0 ДШС-16

Накладные конструкции ДШС-0, ДШС-0-УГЛ

Профиль для деформационного шва ДШС-0/030 Профиль для деформационного шва ДШС-0-УГЛ/050
ОПИСАНИЕ
Накладные профильные конструкции АКВАСТОП® тип ДШС-0 предназначены для обустройства деформационных швов, непосредственно по финишной отделке стен и потолков. Компенсатор из термоэластопласта и защитное анодирование алюминиевого профиля позволяет обустраивать деформационные швы на фасадах зданий.

МОНТАЖНЫЕ СХЕМЫ
Монтаж дилатационного устройсва ДШС-0, ДШС-0-УГЛ
Монтаж дилатационного устройсва ДШС-0/360

РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
Устройство Компенсатор Перемещение, мм Размеры, мм
А В
ДШС-0/030 С1-022 5 10 20 25-30 107
ДШС-0-УГЛ/030 68
ДШС-0/045 С1-037 10 15 30 40-50 122
ДШС-0-УГЛ/045 83
ДШС-0/065 С1-052 15 25 80 60-75 142
ДШС-0-УГЛ/065 103
ДШС-0/080 С1-067 20 50 100 80-110 157
ДШС-0-УГЛ/080 118
ДШС-0/100 С1-082 35 60 120 100-130 177
ДШС-0-УГЛ/100 138
ДШС-0/135 С2-120 40 50 140 120-150 212
ДШС-0-УГЛ/135 173
ДШС-0/160 С3-145 50 50 170 135-170 237
ДШС-0-УГЛ/160 198
ДШС-0/180 С2-160 60 70 190 160-220 257
ДШС-0-УГЛ/180 218
ДШС-0/250 С2-200 110 70 280 200-260 327
ДШС-0-УГЛ/250 288

УПАКОВКА
Алюминиевый профиль - 3 м.
Компенсатор ТЭП - бухта 30 м.
