Профили для деформационных швов АКВАСТОП тип ДПС - 0 / 050 - AA

Деформационный шов АКВАСТОП® тип ДПС

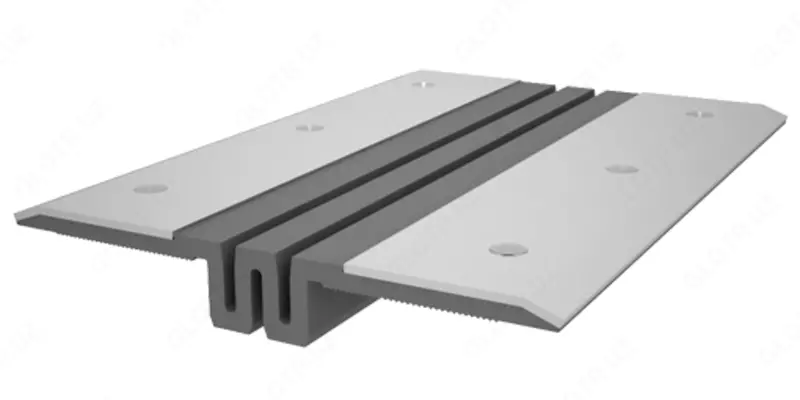

Профиль для деформационного шва ДПС-0-50

ОПИСАНИЕ
Накладные профильные конструкции АКВАСТОП® тип ДПС предназначены для обустройства деформационных швов, непосредственно по финишному покрытию пола. Конструкция выдерживает нагрузки от автотранспорта и от погрузчиков с цельнолитыми шинами. Компенсатор устойчив к воздействию озона, ультрафиолета и антиобледенительным солям.

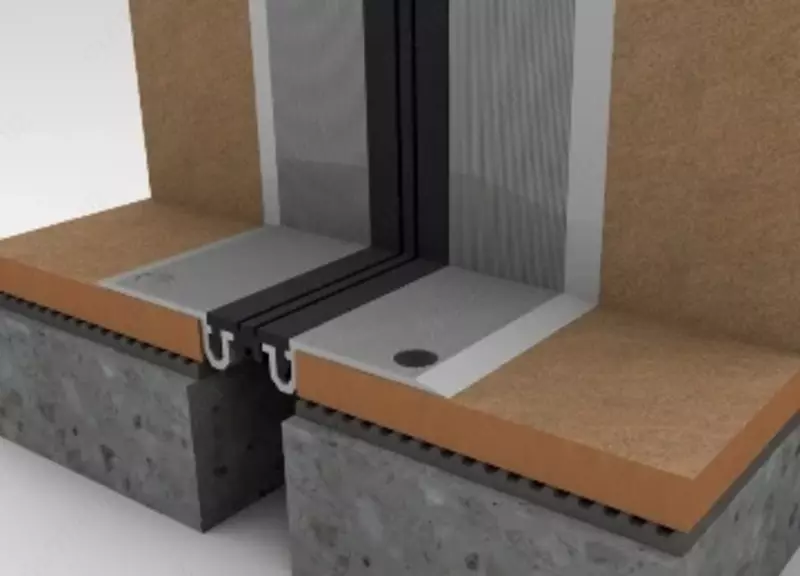

МОНТАЖНЫЕ СХЕМЫ
Монтаж дилатационного устройсва

ТИПЫ ПРИЖИМНЫХ ПЛАНОК
Тип Вид
ПН–83–АА (алюминий) Прижимная планка ПН-83-АА
ПН–81–СО (сталь окрашенная) Прижимная планка ПН-81-СО
ПН–81–СН (сталь нержавеющая) Прижимная планка ПН-81-СН

РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В
ДПС–0/020 ПС1–176/020 11 40 40 20-30 195 2,1
ДПС–0-УГЛ/020 ПС2–098/020 110
ДПС–0/050 ПС1–215/050 23 60 60 40-50 235 2,1
ДПС–0-УГЛ/050 ПС2–127/050 140
ДПС–0/070 ПС1–232/070 30 80 80 60-70 255 2,1
ДПС–0-УГЛ/070 ПС2–150/070 160

УПАКОВКА
Алюминиевая прижимная планка - 3 м.
Стальная прижимная планка - 1 м.
Компенсатор ТЭП - бухта 21 м.
