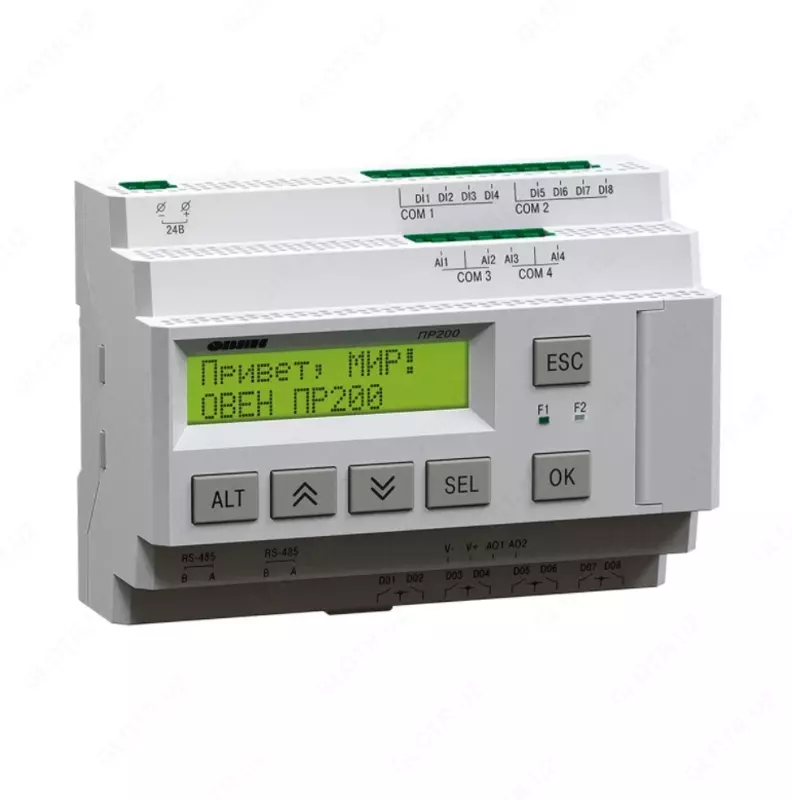

Программируемые реле с дисплеем: ПР200, ПР-ИП485, ПРМ

Программируемые реле с дисплеем: ПР200, ПР-ИП485, ПРМ описание.

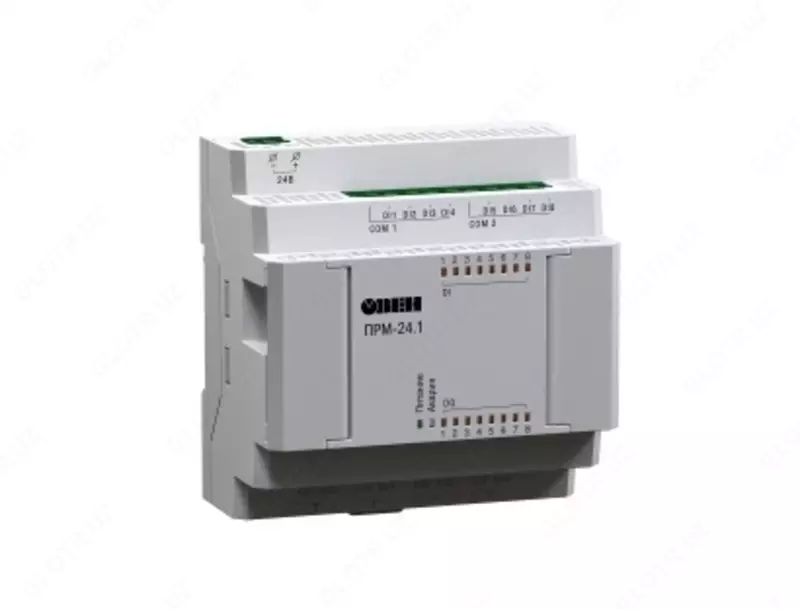

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программирумых реле ОВЕН ПР:

• ПРМ-1 – для увеличения дискретных входов и выходов;
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
• ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Особенности прибора

Основные особенности модулей ПРМ

• Модульный корпус.
• Ширина корпуса 5 модулей.
• Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
• Входы модулей гальванически развязаны относительно питания.

Связь с ПР и настройка

• Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
• Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
• Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов.

Монтаж и подключение

• Две модификации модулей на разные питания: 230 В и 24 В.
• Модули имеют свое независимое питание, что повышает надежность системы.
• Можно использовать головное ПР и модули с разным типом питания.
• Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа
