Промышленный электромагнитный расходомер "МПР 380" исп.1, 0,01 - 12200 м3/ч

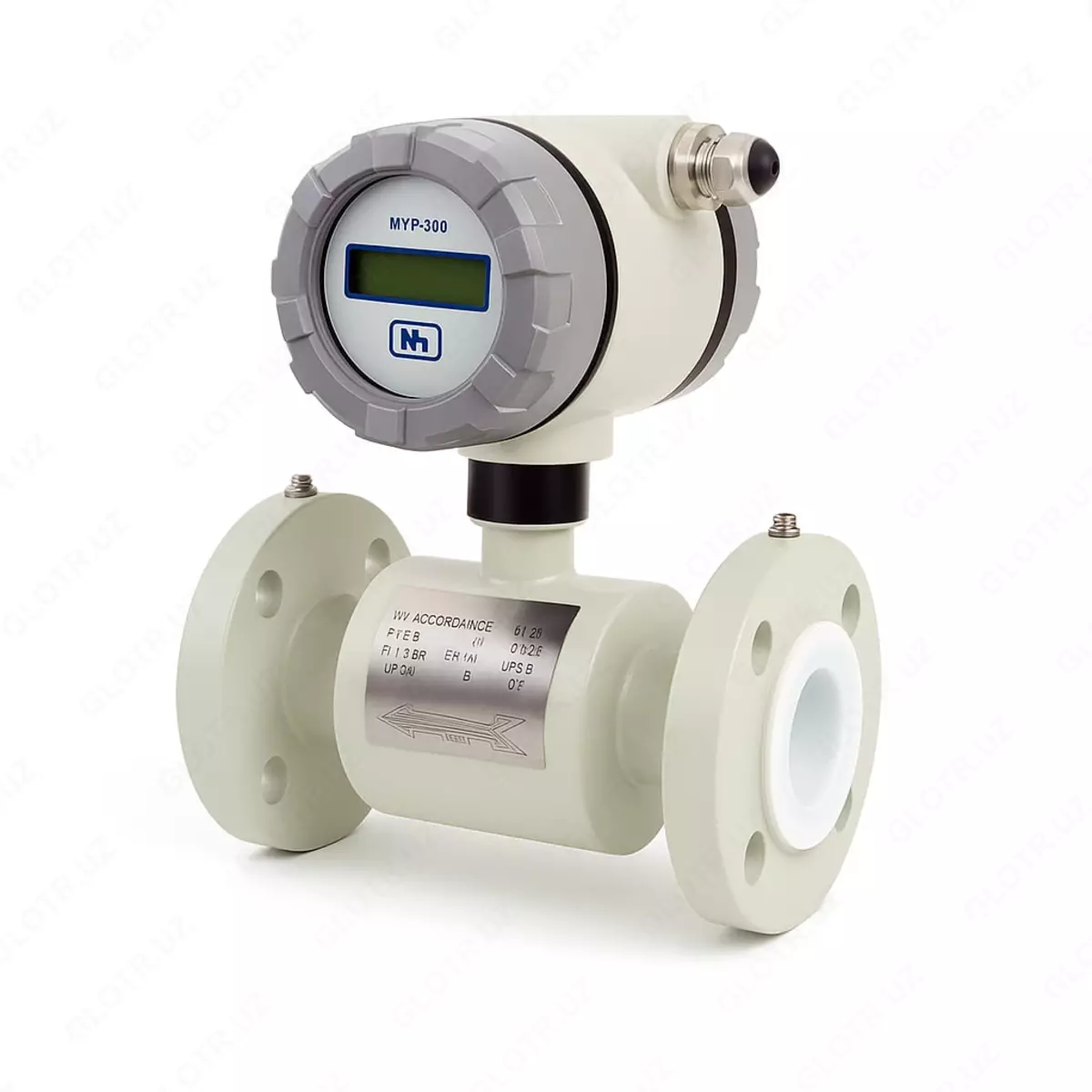

Промышленный расходомер МПР-380 (исполнение 1)

Электромагнитные расходомеры МПР-380 предназначены для непрерывного измерения объема протекающих по трубопроводу электропроводных жидкостей с преобразованием его в выходной сигнал (импульсный, частотный, 4 ... 20 мА).

Разнообразие конструктивных решений (внутренний диаметр, способы монтажа, футеровка измерительной части), а также гибкие возможности настройки оценочного блока позволяют пользователю модифицировать расходомер под свои конкретные требования.

Оценочный (анализирующий) блок расходомера изготавливается в трех вариантах:

Стандартная версия: с головой, имеет высокий класс защиты (IP67) и возможность поворота на 350°;

Фронтальная версия: в компактном исполнении дисплей размещается на датчике, в раздельной может крепиться на DIN-рейку;

Панельная версия предназначена для установки оценочного блока в электрический шкаф.

Для подключения к процессу предусмотрены различные варианты технологических соединений: фланцевый (сэндвич), резьбовой, молочная гайка (DIN 11851), кламп.

Расходомер оснащен широким спектром коммуникационных сигналов для подключения к различным системам управления: два импульсных выхода с дополнительной настройкой на реле потока / состояние / направление; токовый выход 4…20 мА; RS485 (протоколы M-bus / Modbus).

Применение

Энергетика  - Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения

Сельскохозяйственные предприятия  - Контроль расхода воды в удаленных оросительных системах, коммерческий учет сточных вод

Промышленные предприятия - Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения

Водоснабжения и водоотведения - Контроль и учет расхода в линиях водоснабжения, мониторинг работы очистных сооружений

Пищевые предприятия - Технологический учет продукта, распределение по цехам, системы дозирования. Коммерческий учет сточных вод

Основные технические характеристики:

Тип - промышленный расходомер

Модель - МПР 380

Принцип измерения - электромагнитный

Измеряемые параметры

Диапазон расхода - 0,01...12200 м3/ч

Точность

Точность  ±0,5% ВПИ

Дополнительные параметры

Условный диаметр - DN 4...600

Выходные сигналы  импульсный, 4...20мА, RS-485, MODBUS, HART

Тип электронного блока - голова, панельное, фронтальное

Исполнение - компактное (до + 90 °C), раздельное (стандартная длина кабеля 3 м)

Класс защиты электронного блока

- стандартное (H) - IP65

- фронтальное (F)  - IP67

- панельное (P) - IP54

Технологические присоединения  - фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851

Класс пылевлагозащиты  - IP65, IP67, IP68

Материал футеровки  Резина (твердая, мягкая, пищевая до +70 °C)

PTFE (до +150 °C для раздельного исполнения),

PFA (до 130 °C для пищевых применений),

ETFE (DN100...DN400 до +150 °C для раздельного исполнения),

RILSAN (до +70 °C для раздельного исполнения), PVDF

Материал электродов - нержавеющая сталь 316iT, хастеллой С4, титан, тантал

Материал сенсорного блока - фланцевое присоединение - нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение - нержавеющая сталь

Питание - 110...230 В, 24 В

Конструкция - цельносварная

Давление - PN10, PN16, PN25, PN40, PN64, PN100

Дисплей - LCD 2х16 символов
