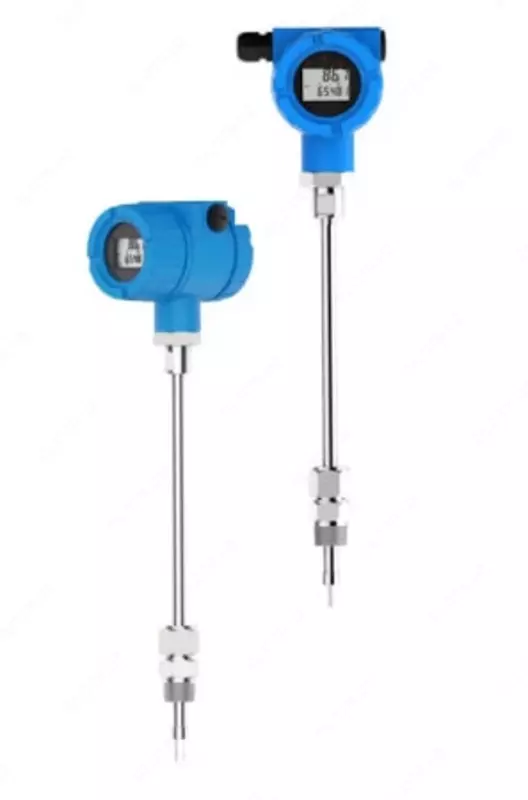

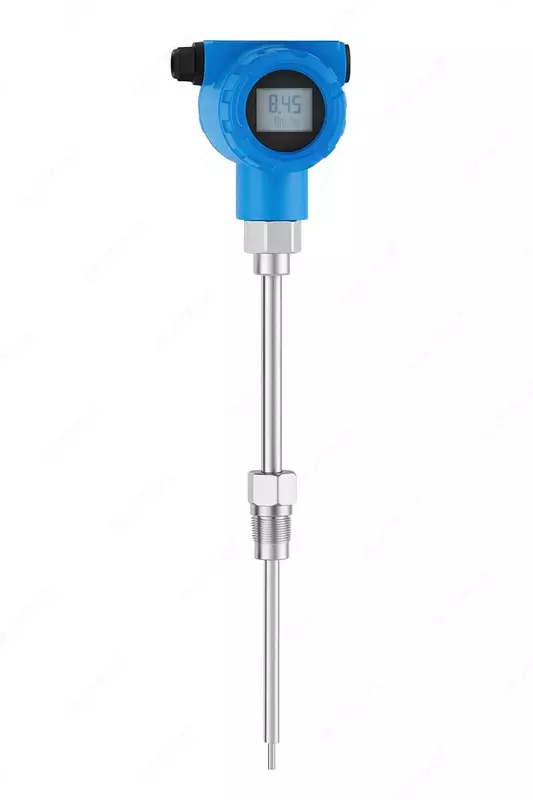

Промышленный расходомер сжатого воздуха и газов "Аквилон-710", до 180 м/с

Термомассовый расходомер воздуха и промышленных газов "Аквилон-710" разработан специально для работы со сжатым воздухом и азотом. Экономичный прибор обеспечивает стабильные точные измерения.

Компактная конструкция и прочный зонд упрощают установку в трубопроводах высокого давления с ограниченным пространством. Возможна установка без прерывания рабочего процесса.

В расходомере нет движущихся частей. Прямое измерение расхода не требует компенсации температуры или давления.

"Аквилон-710" снабжен двухстрочным ЖК-дисплеем. Стандартный выход прибора импульсный, но также возможны RS-485, HART-протокол и 4 - 20 мА.

Преимущества

Прямое измерение массового или нормального расхода

Динамический диапазон измерений 100:1 в 6 диапазонах: 0,3...30 нм/с, 0,6...60 нм/с, 0,9...90 нм/с , 1,2...120 нм/с, 1,5...150 нм/с, 1,8...180 нм/с

Большой ЖК-экран с двухстрочным дисплеем и 3 кнопками для настройки -легко считывать показания и настраивать

Нет потерь давления, подходит для трубопроводов любой формы с известной площадью сечения

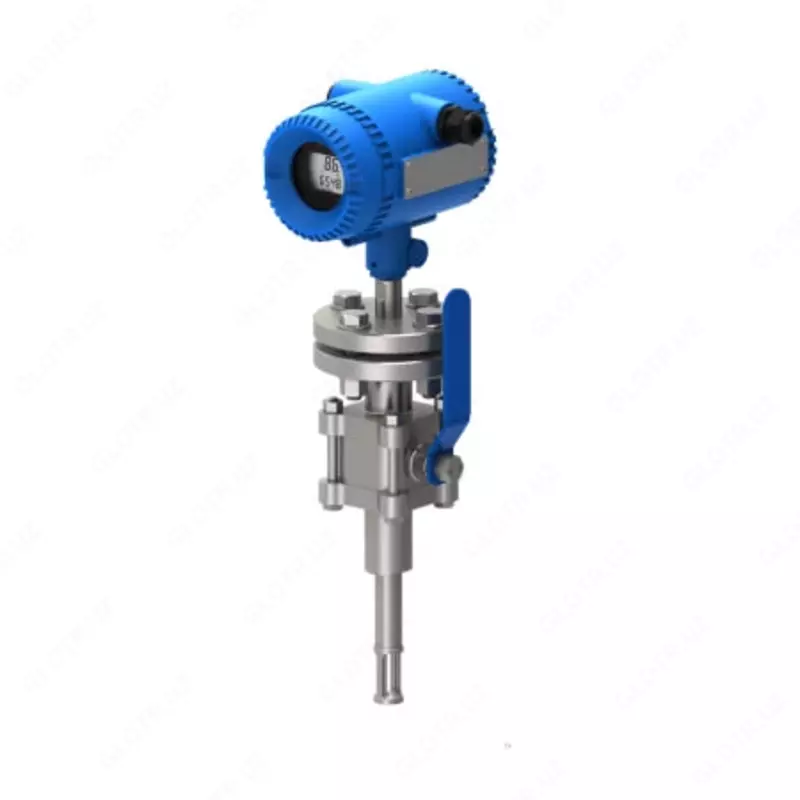

Доступен для монтажа под давлением

Высокоточная электрическая схема сбора данных обеспечивает исключительную повторяемость и точность расходомера

Высокоэффективная конструкция источника питания, общая потребляемая мощность составляет всего 60 мА при 24 В DC

Широкий диапазон входного напряжения питания 15...32 В подходит для любой электрической среды

Функция самодиагностики облегчает выявление и устранение неисправностей

Применение

Компрессорные цеха и пневмолинии

Азотные установки

Системы аэрации

Вентиляционные системы

Технологические линии с использованием сжатого воздуха или азота

Основные технические характеристики:

Тип - промышленный расходомер

Модель - Аквилон 710

Принцип измерения - термомассовый

Измеряемая среда - воздух, азот

Измеряемые параметры

Скорость потока - 0,3 - 30Нм/с, 0,6 - 60Нм/с, 0,9 - 90Нм/с, 1,2-120Нм/с, 1,5 - 150Нм/с, 1,8 - 180Нм/с

Диаметр трубопровода - Погружной: DN25...DN400, Фланцевый: DN25...DN300

Диапазоны измерений - до 180 м/с

Точность

Точность - 1,5% от показания, ± 0,5% полной шкалы

Рабочие условия измерений

Температура контролируемой среды от -40 до +150°C

Рабочее давление

погружной - 1,6 МПа,

фланцевый - 4 МПа

Питание

AC 85 - 264 В

DC 16 - 32 В

Дополнительные параметры

Отображаемые данные -  массовый расход, общий расход, объемный расход при нормальных условиях

Выходные сигналы  - Частотный и 4...20мА (стандарт), RS-485 + Bluetooth (стандарт), 4...20мА + HART (опция)

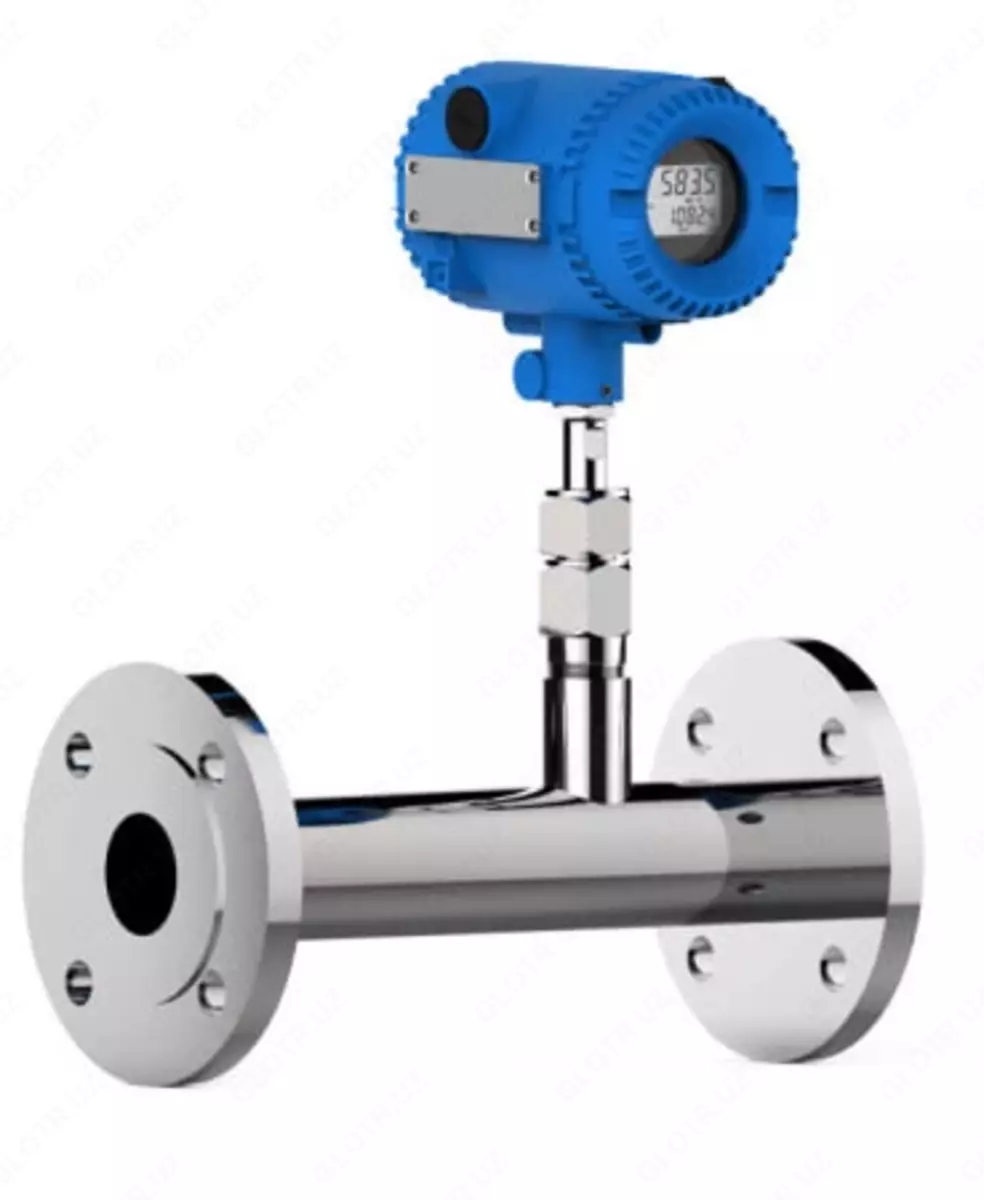

Монтаж  - погружной, фланцевый, врезной

Исполнение  - компактное, раздельное (стандартная длина кабеля 10м)

Класс пылевлагозащиты - IP65
