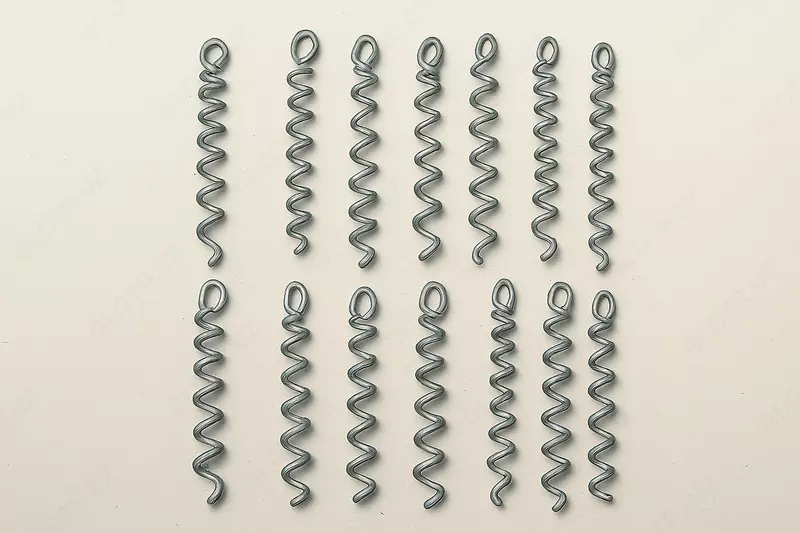

Проотекторы поддерживающие спиральные ПС в ассортименте

Назначение спиральных протекторов (ПЗС и аналогичных)

• Спиральные протекторы — это элементы линейной арматуры, устанавливаемые на проводах, кабелях или грозозащитных тросах в участках контакта с арматурой (зажимами, роликовыми подвесами, гасителями вибрации и т.д.). plprus.ru+3mzva.ru+3averselectro.com+3

• Их цель — защита оболочки кабеля (или провода) от:

  1. точечного давления / продавливания (например, в месте, где он контактирует с зажимом);

  2. вибраций и циклических нагрузок, вызывающих истирание, трение, fatigue-деформации;

  3. механических повреждений при монтажных или внешних воздействиях. locus.ru+3ekomplect.ru+3averselectro.com+3

• Часто используются в совокупности с поддерживающими зажимами, особенно в местах, где зажим может оказать вредное воздействие на оболочку кабеля. linar.pro+3mzva.ru+3averselectro.com+3

• Также применяются как ремонтные элементы, если оболочка кабеля в месте крепления или подвеса частично повреждена (до определённого процента) — протектор может восстановить геометрическую целостность и снизить концентрацию напряжений. locus.ru+2plprus.ru+2

Конструкция и материалы

• Протектор состоит из одного или нескольких спиральных прядей, обычно металлических (сталь, оцинкованная сталь, сталь с алюминиевым покрытием или даже алюминиевые сплавы) Проволока каждой пряди скручена в спиральную оболочку, иногда пряди склеиваются полимерным компаундом или другим связующим веществом (для устойчивости, предотвращения расслоения)

• Внутренняя поверхность нитей может иметь шероховатость или абразивную обработку, чтобы обеспечить лучшее сцепление без скольжения.

• Концы спиралей часто подвергаются специальной обработке — особенно в линиях напряжением ≥ 330 кВ — чтобы избежать острых выступов и резкого износа. Маркировка может включать индекс «PL» для таких протекторов.

Типы протекторов и классификация

Защитные протекторы обычно подразделяются по типу конструкции и назначению:

Также конструкция маркировки часто включает два цифро-блока:

• Первый — диаметр или диапазон диаметров провода (кабеля), для которого протектор предназначен.

• Второй — тип протектора, его назначение (например, защита от вибрации, износа, нагрузок) (часто обозначается «01», «11», «21», «31», «43» и др.)

Например, обозначение ПЗС-Х1-Х2, где Х1 — числовой код диаметра кабеля, Х2 — код типа защиты.

Технические характеристики и параметры

Некоторые типичные характеристики протекторов:

• Диапазон диаметров кабелей: например, 3,9–4,5 мм, 14,5–15,5 мм и др.

• Диаметр проволоки прядей: часто 2,1–3 мм (в зависимости от нагрузки)

• Длина протектора: стандартные длины — 350 мм, 500 мм, 700 мм и др.; укороченные — меньше (для роликовых участков и точек креплений)

• Материалы и покрытие: оцинкованная сталь, сталь с алюминиевым покрытием, алюминиевые сплавы — в зависимости от условий эксплуатации (коррозия, климат)

• Климатическое исполнение: согласно ГОСТ/ТУ, например УХЛ, с учетом диапазона температур, влажности и коррозионной среды.

• ПС-9,1П-01	ПС-12,5П-01	ПС-15,2П-11	ПС-18,8П-11	ПС-27,5П-11	ПС-9,2П-М3 (ЛТ-18)
  ПС-11,1П-01	ПС-13,5П-11	ПС-17,1П-11	ПС-21,6П-11	ПС-8,0П-01-МЗ (ЛТ-18)
