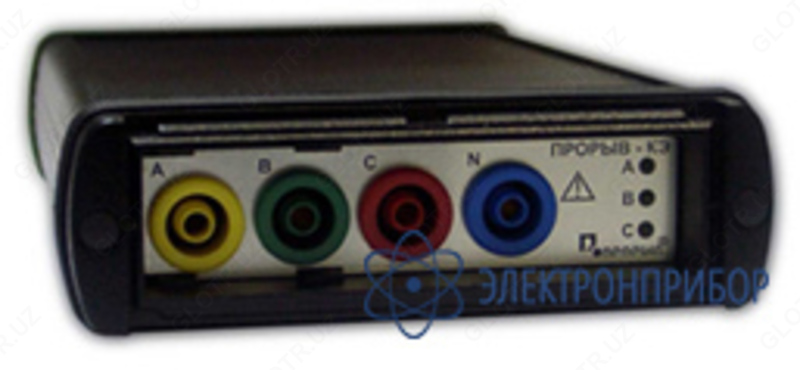

Прорыв-КЭ-А — прибор для измерения показателей качества электрической энергии

Назначение прибора для измерения показателей качества электрической энергии Прорыв-КЭ-А

Прибор Прорыв-КЭ-А предназначен для измерений и регистрации показателей качества электроэнергии в потребительских сетях.

Приборы для измерения качества электроэнергии Прорыв-КЭ-А используются в целях измерения и фиксации показателей качества электроэнергии, в соответствии с ГОСТ 13109-97, ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008) для государственного контроля ПКЭ и оценки соответствия. Применяются в трехфазных и однофазных (четырехпроводных и трехпроводных) электросетях и системах электроснабжения с частотой 50 Гц, в полном соответствии с ГОСТ 32144-2013 (ГОСТ Р54149-2010) и ГОСТ 32145-2013 (ГОСТ Р 53333-2008).

Достоинства нового прибора Прорыв-КЭ-А

• Гарантия 3 года
• Межповерочный интервал 4 год
• Запись информации – не менее 30 дней
• Добавлены функции измерения: фликера, интергармоник, быстропротекающих процессов, встроенный синхронизатор времени

Особенности прибора для измерения показателей качества электрической энергии Прорыв-КЭ-А

• три канала измерения линейного или фазного напряжения при номинальных значениях (Uном) для фазных — 220 В, 57,7 В.
• Запись показателей КЭ после отключения питания на неограниченное время.
• Непрерывная фиксация и запись показателей КЭ на протяжении 10 суток.

Основные преимущества прибора для измерения показателей качества электрической энергии Прорыв-КЭ-А

• Широкие границы рабочих температур — от –40 до 55 °C (отсутствие дополнительных погрешностей).
• Самый недорогой на рынке прибор.
• Используется в условиях жёсткой электромагнитной обстановки.
• Экранированный, ударопрочный, влагостойкий металлический корпус.
• Небольшая масса и габариты (примерно 600 граммов). Это обеспечивает удобство перемещения и монтажа на объекте.
• Отсутствие внешних органов управления, не требует предварительной настройки.
• Передача текущих показателей качества электроэнергии на персональный компьютер.
• Легкий и быстрый ввод в эксплуатацию на Вашем объекте.
• Эксплуатация в автономном режиме, а также в составе автоматических систем контроля качества электроэнергии.
• Широкие возможности ПО для анализа электросети.

Показатели качества электроэнергии:

• ГОСТ Р 51317.4.30-2008:
• частота
• значение напряжения
• ГОСТ 13109-97
• отклонение частоты
• установившееся отклонение напряжения
• коэффициент гармонической составляющей напряжения (n-ой)
• коэффициент искажения кривой напряжения (синусоидальность)
• коэффициент напряжения по обратной последовательности (несимметрия)
• коэффициент напряжения по нулевой последовательности (несимметрия)
• глубина провала напряжения
• длительность провала напряжения
