Протекторы поддерживающие спиральные ПС-13,5П-11

Описание

Протекторы поддерживающие спиральные ПС-13,5П-11 предназначены для механической защиты неизолированных проводов и тросов воздушных линий электропередачи (ВЛ) от вибраций, изгибов, усталостных нагрузок и износа в местах их крепления и опирания.

Используются:

• для предотвращения повреждения наружных жил проводов при ветровых колебаниях, вибрациях и изгибах;

• для равномерного распределения механических напряжений на участке контакта провода с опорной арматурой;

• при ремонте и восстановлении проводов, если наружный слой повреждён;

• при строительстве новых воздушных линий, с целью увеличения срока службы проводов и снижения усталостных разрушений.

Конструкция и материалы

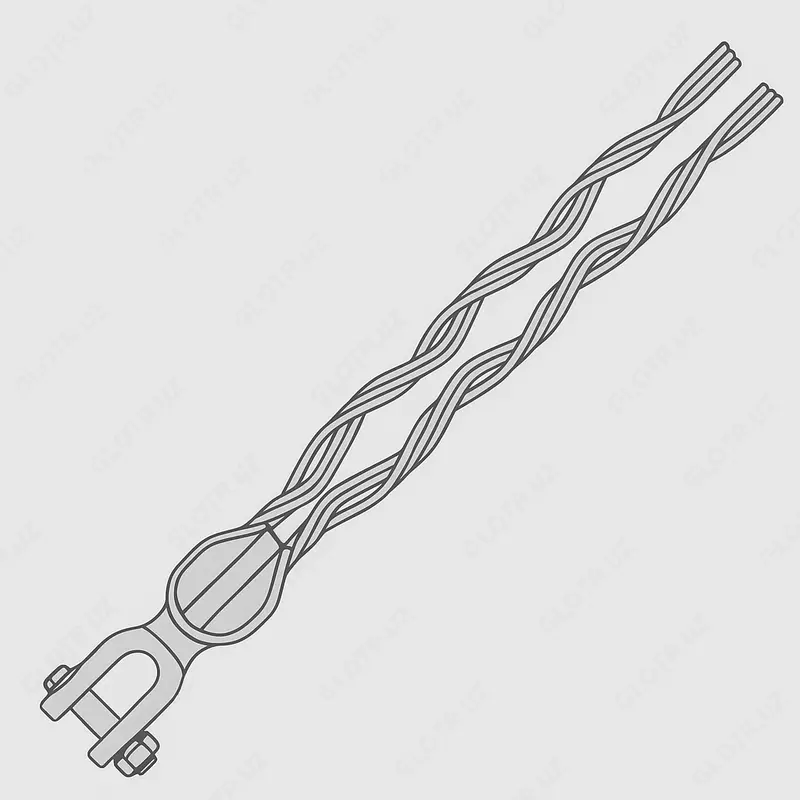

• Протектор ПС-13,5П-11 выполнен в виде спиральных стальных оцинкованных проволок, навитых на диаметр защищаемого провода.

• Состоит из двух силовых прядей, навитых в противоположных направлениях, что обеспечивает надёжное удержание провода и равномерное распределение изгибных усилий.

• Металлические элементы имеют антикоррозионное цинковое покрытие, обеспечивающее долговечность конструкции.

• Протекторы рассчитаны на совместное использование с опорными элементами линейной арматуры воздушных линий.

Принцип действия

Протектор устанавливается на провод путём навивки вручную, без применения инструмента.
Благодаря спиральной форме и упругим свойствам материала он:

• плотно охватывает провод,

• уменьшает концентрацию изгибных напряжений,

• снижает трение между проводом и элементами опоры,

• предотвращает усталостные разрушения проволок.

Технические характеристики (типовые)

Преимущества

• Простота монтажа — установка производится вручную.

• Не требует специального инструмента или подготовки провода.

• Высокая стойкость к коррозии и атмосферным воздействиям.

• Эффективная защита провода от вибраций и усталости металла.

• Существенное увеличение срока службы воздушных линий.
