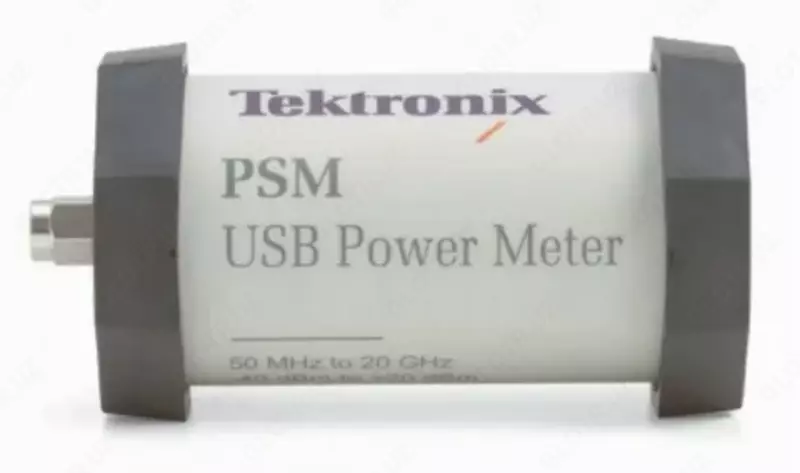

PSM4410 — измеритель мощности ВЧ

В наличии Код: P-1048696

от 540 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение измерителя мощности ВЧ PSM4410:

Серия измерителей мощности Tektronix PSM4000 обладают высокой производительностью и просты в использовании. Они обеспечивают измерение средней мощности (CW), а также дополнительно позволяет измерять импульсную и пиковую мощность при работе с импульсными сигналами ВЧ и СВЧ диапазона.

Технические характеристики измерителя мощности ВЧ PSM4410:

Входной разъем	3,5 мм (male)
Диапазон рабочих частот	50 МГц...20 ГГц
Динамический диапазон	-40 дБм...+20 дБм
Максимальный диапазон пик-средн.	55 дБ
Полоса видео	10 МГц, типичное
Погрешность временной базы	±50 ppm, типичное
Частота дискретизации	500 Квыб/сек
Минимальная длительность импульса (средняя мощность)	500 нс, типичное
Минимальная длительность импульса (пиковая мощность)	200 нс, типичное
Общая погрешность (неопределенность)	2 × √[ (CF/2)² + (L/2)² + (N/2)² + (Z/√2)²+ (Mm/√2)² + (T/√2)² ]
Неопределенность: калибровочный коэффициент (CF)	50 МГц...500 МГц: 4,0% 500 МГц...12,5 ГГц: 2,6% 12,5 ГГц...18 ГГц: 3,2% 18 ГГц...20 ГГц: 3,5%
Неопределенность: нелинейность (L)	50 МГц...100 МГц: +15 дБм...+20 дБм: 7,0% -40 дБм...+15 дБм: 5,0% 100 МГц...2 ГГц: +15 дБм...+20 дБм: 7,0% +5 дБм...+15 дБм: 5,0% -40 дБм...+5 дБм: 3,0% 2 ГГц...18,6/20 ГГц: +15 дБм...+20 дБм: 6,0% +5 дБм...+15 дБм: 4,0% -40 дБм...+5 дБм: 2,0%
Неопределенность: шум (N)	интеграция 5 секунд +10 дБм...+20 дБм: 1,5% ( 50 МГц...20 ГГц) -20 дБм...+10 дБм: 1,0% ( 50 МГц...20 ГГц) -30 дБм...-20 дБм: 1,5% ( 50 МГц...20 ГГц) -40 дБм...-30 дБм: 7,0% ( 50 МГц...18,6 ГГц)
Смещение нуля (Z)	50 МГц...500 МГц: [(200 нВт на 25 °C) + \|ΔT\| × (10 нВт / °C)] + 10 нВт /месяц 500 МГц...20 ГГц: [(100 нВт на 25 °C) + \|ΔT\| × (5 нВт / °C)] + 5 нВт /месяц
Учет КСВН (Mm) Mm=100×[(1 ± Γ_source×Γ_sensor)² –1]	50 МГц...10 ГГц: 1,20:1 КСВН (21 дБ обр. потери) 10 ГГц...18,6 / 20 ГГц: 1,29:1 КСВН (18 дБ обр. потери)
Неопределенность: температура (T)	40 °C < T ≤ 50 °C: 6,00% 30 °C < T ≤ 40 °C: 3,00% 20 °C < T ≤ 30 °C: 0,00% 10 °C < T ≤ 20 °C: 3,00% 0 °C < T ≤ 10 °C: 6,00%
Скорость измерения	2000 изм./сек
Интерфейс	USB 2.0
Габаритные размеры	Ø 48 мм х 74 мм
Вес	124 г
