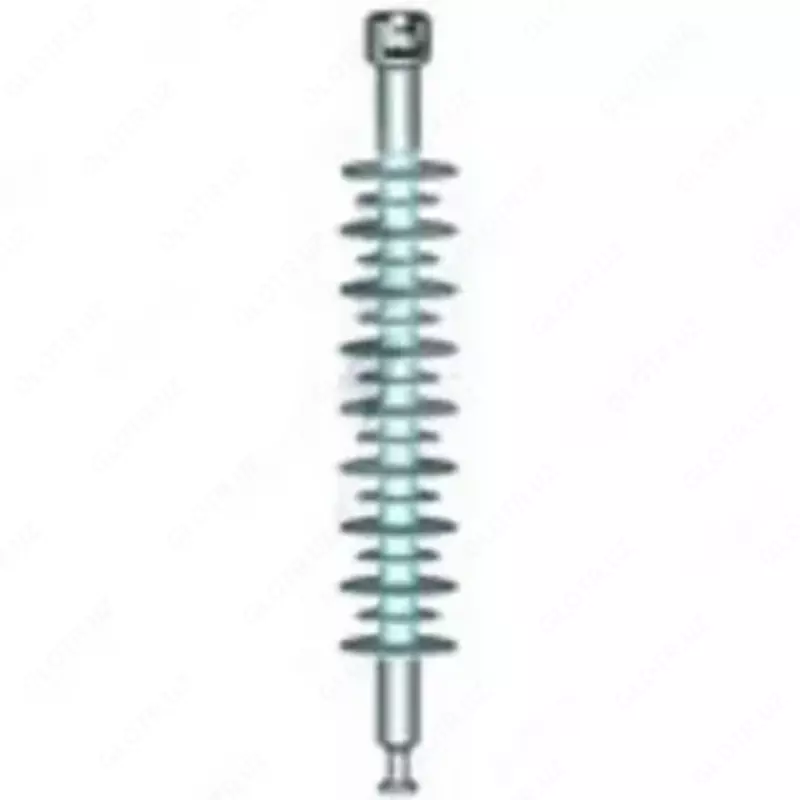

Изоляторы подвесные ПСПКр 70-25/1,5-Г

Подвесные изоляторы ПСПКр 70-25/1,5-Г

Подвесные изоляторы используются в подвесных узлах контактной сети. Изоляторы модификации "Д" отличаются от изоляторов без модификации повышенной электрической прочностью внутренней изоляции. Изоляторы модификации "К" изготавливаются с использованием стеклопластикового стержня, устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами.

Технические характеристики:

• Номинальное рабочее напряжение, кВ: 25

• Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее:

  • В горизонтальном положении: 200

  • В вертикальном положении: 140

• Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее: 40

• Выдерживаемое напряжение грозовых импульсов, кВ, не менее: 240

• Механическая разрушающая сила при растяжении, кH, не менее: 70

• Длина пути утечки, м, не менее: 1,5

• Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более: VII

• Строительная высота, H, мм: 750–764

• Длина изоляционной части, L, мм: 669

• Масса, кг, не более: 3,1

• Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1

Изоляторы соответствуют ТУ 3494-002-32943884-2019 и ГОСТ 30284.

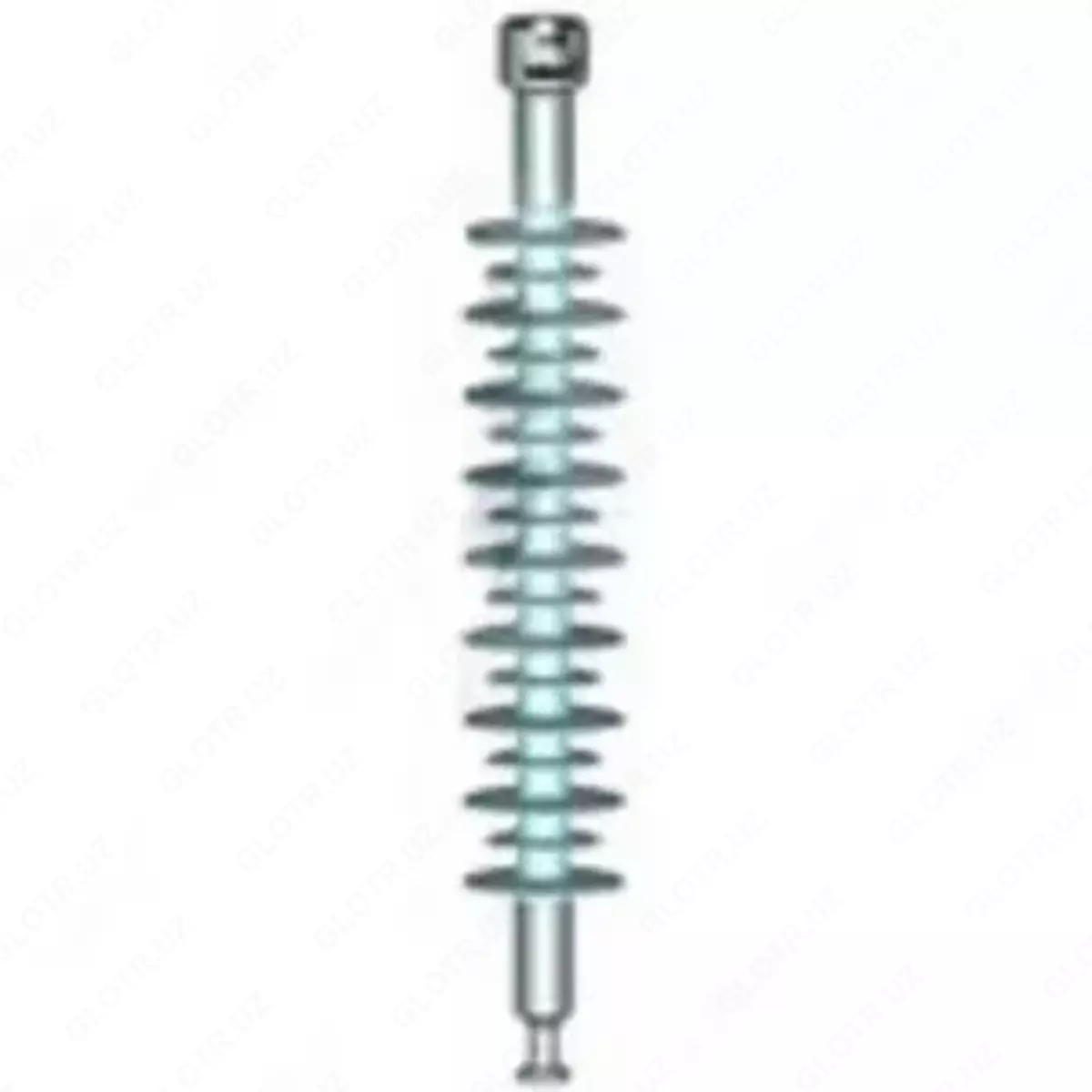

Примечание: НПО «Изолятор» постоянно работает над усовершенствованием конструкции и повышением надежности изоляторов, поэтому внешний вид защитной оболочки изолятора может отличаться от приведенного на рисунке, без изменения габаритных и присоединительных размеров.
