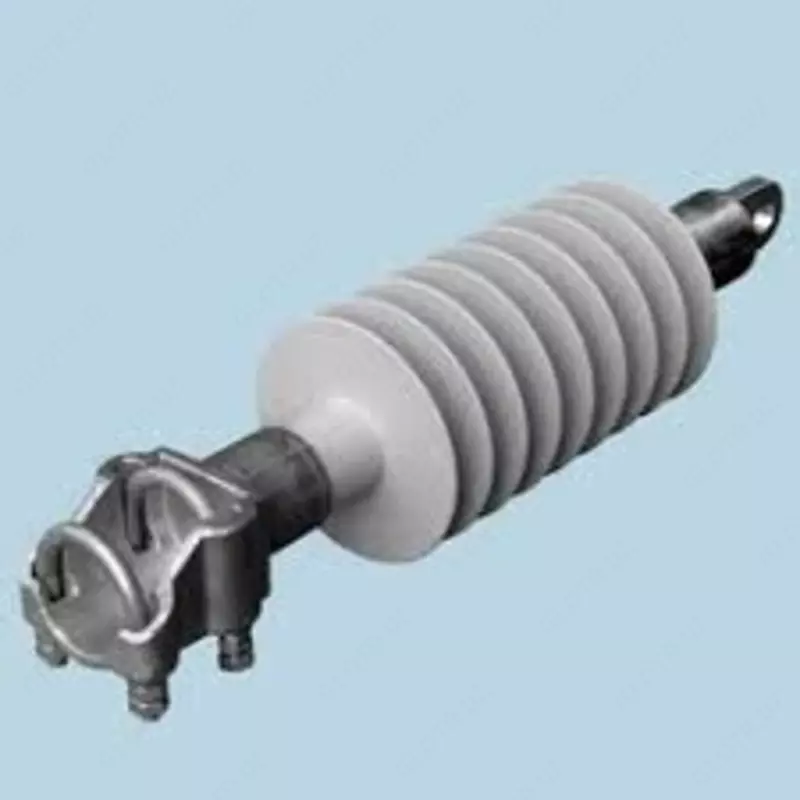

Изоляторы подвесные ПСПКр 70-3 0,6-Г

Подвесные стержневые полимерные птицезащищенные изоляторы модификации "П" и птицезащищенные изоляторы с повышенной электрической прочностью модификации "Э" применяются в подвесных узлах контактной сети. Увеличенная верхняя юбка защищает изолятор от загрязнения пометом, а в сочетании с увеличенной нижней юбкой создаёт наибольший разрядный промежуток по сравнению с другими подвесными изоляторами той же длины пути утечки. Увеличенный изоляционный промежуток обеспечивает более высокие разрядные характеристики по сравнению с обычными изоляторами, снижая вероятность перекрытий не только из-за птиц, но и из-за загрязнений или грозы.

Птицезащищенные изоляторы изготавливаются с использованием кислотоустойчивого стеклопластикового стержня. Применение такого стержня повышает надежность изолятора при разгерметизации защитной оболочки в случаях вандализма или неаккуратного обращения с изоляторами. В настоящее время птицезащищенные изоляторы являются наиболее надежными изоляторами контактной сети железных дорог.

Технические характеристики:

• Номинальное рабочее напряжение постоянного тока, кВ: 3

• Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее:

  • В горизонтальном положении: 70

  • В вертикальном положении: 50

• Выдерживаемое напряжение загрязненного и увлажненного изолятора, кВ, не менее: 15

• Выдерживаемое напряжение грозовых импульсов, кВ, не менее: 125

• Механическая разрушающая сила при растяжении, кH, не менее:

  • ПСПКр 70: 70

  • ПСПКр 120: 120

• Длина пути утечки, м, не менее: 0,6

• Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более: VII

• Строительная высота H, мм: 292 / 311

• Масса, кг, не более: 2,3

Изоляторы соответствуют ТУ 3494-025-54276425-2012, ТУ 3494-002-32943884-2019 и ГОСТ 30284.
