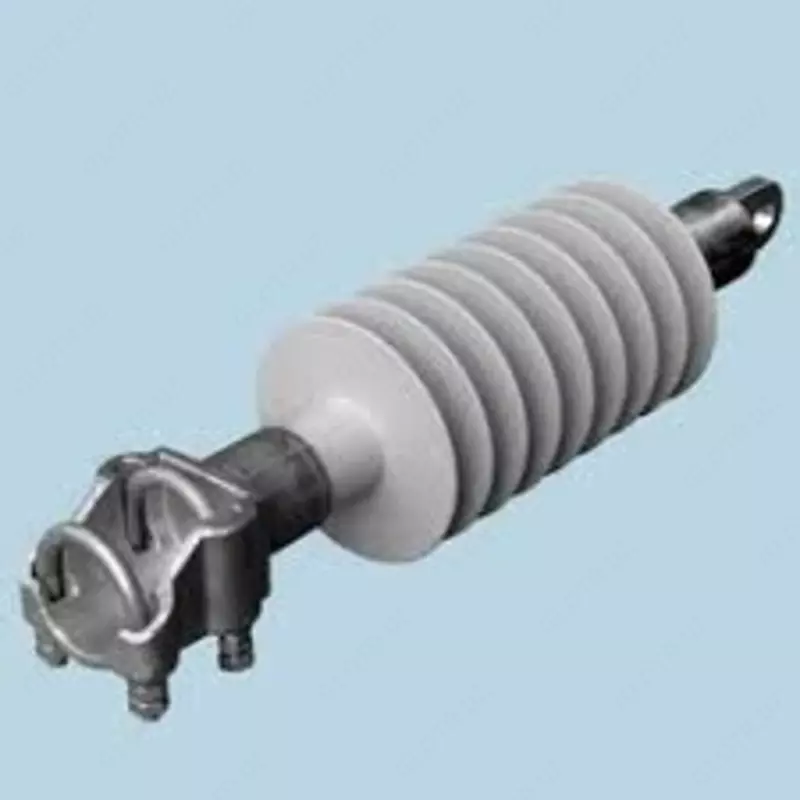

Изоляторы подвесные ПСПКр 70-3/0,6-В

Изоляторы ПСПКр 70-3/0,6-В

Технические характеристики:

• Номинальное рабочее напряжение, кВ: 3

• Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее:

  • В горизонтальном положении: 70

  • В вертикальном положении: 50

• Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее: 15

• Выдерживаемое напряжение грозовых импульсов, кВ, не менее: 125

• Механическая разрушающая сила при растяжении, кH, не менее: 70

• Строительная высота, H, мм: 575

• Расстояние до отвода заземления, L, мм: 338

• Длина пути утечки, м, не менее: 0,6

• Степень загрязнения атмосферы (СЗА), не более: VII

• Масса, кг, не более: 3,5

• Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1

Изоляторы соответствуют ТУ 3494-002-32943884-2019 и ГОСТ 30284.

Изоляторы с нейтральной вставкой предназначены для предотвращения попадания несущей конструкции под напряжение в случае пробоя или перекрытия изолятора, а также для предотвращения электрохимической коррозии несущей конструкции из-за токов утечки через изолятор. Обычно изоляторы с нейтральной вставкой используются при креплении элементов контактной сети к искусственным сооружениям (мосты, путепроводы, опоры на железнодорожных станциях, тоннели и т.д.). Изоляторы имеют отвод для подсоединения провода заземления. Для обеспечения указанных функций провод заземления должен иметь электрическую развязку с искусственным сооружением.
