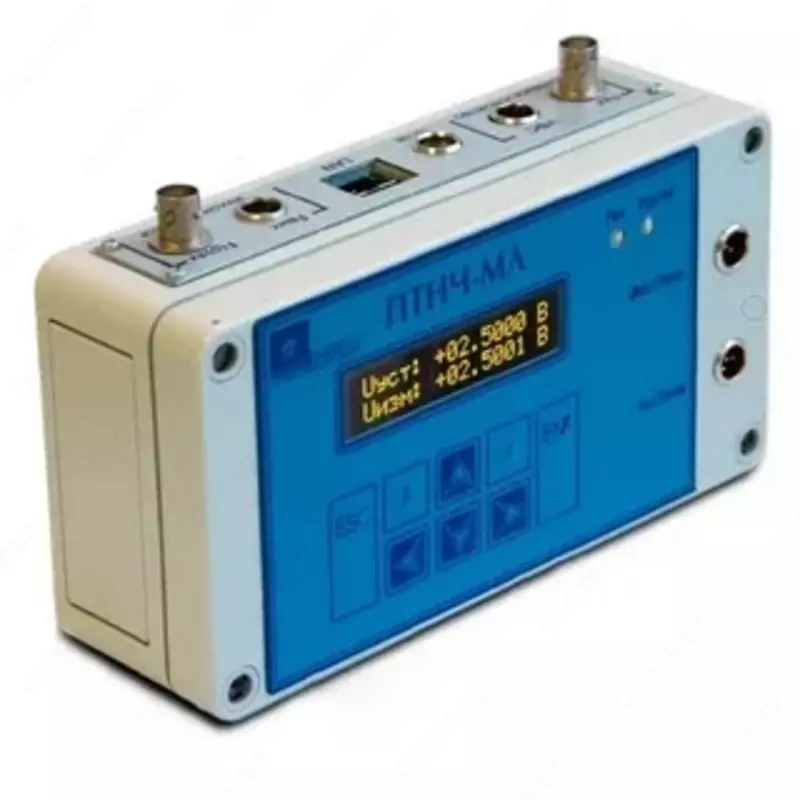

ПТНЧ-М — преобразователь измерительный - калибратор

Особенности преобразователя измерительного - калибратора ПТНЧ-М:

• воспроизведение напряжения постоянного тока, силы постоянного тока, частоты импульсного сигнала напряжения;
• измерение силы постоянного тока и преобразования силы постоянного тока в частоту следования импульсов;
• измерение напряжения постоянного тока и преобразования напряжения постоянного тока в частоту следования импульсов;
• измерение частоты следования импульсов и преобразования частоты следования импульсов в сигнал напряжения постоянного тока;
• измерение частоты следования импульсов и преобразования частоты следования импульсов в сигнал постоянного тока;
• деление частоты входного импульсного сигнала;
• определение погрешности средств измерений (СИ) с импульсным выходом (счётчиков) путем сравнения частот следования импульсов на телеметрических выходах исследуемого (поверяемого, регулируемого) и эталонного СИ;
• интерфейсы Ethernet, USB или Bluetooth;
• классы точности: 0,01, 0,02 или 0,05.

Описание преобразователя измерительного - калибратора ПТНЧ-М:

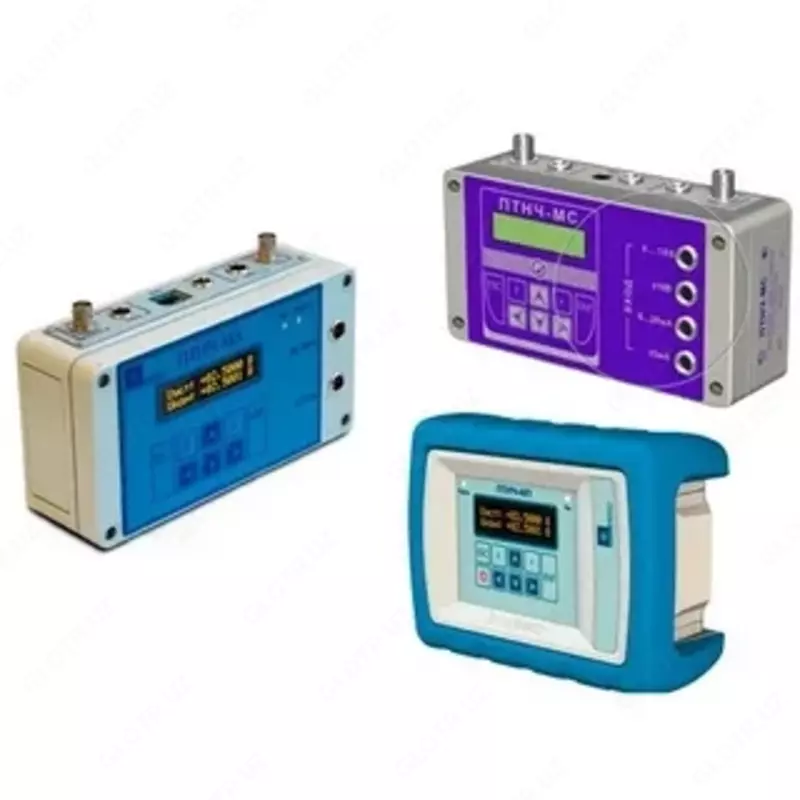

Модификации ПТНЧ-М по конструктивному исполнению:

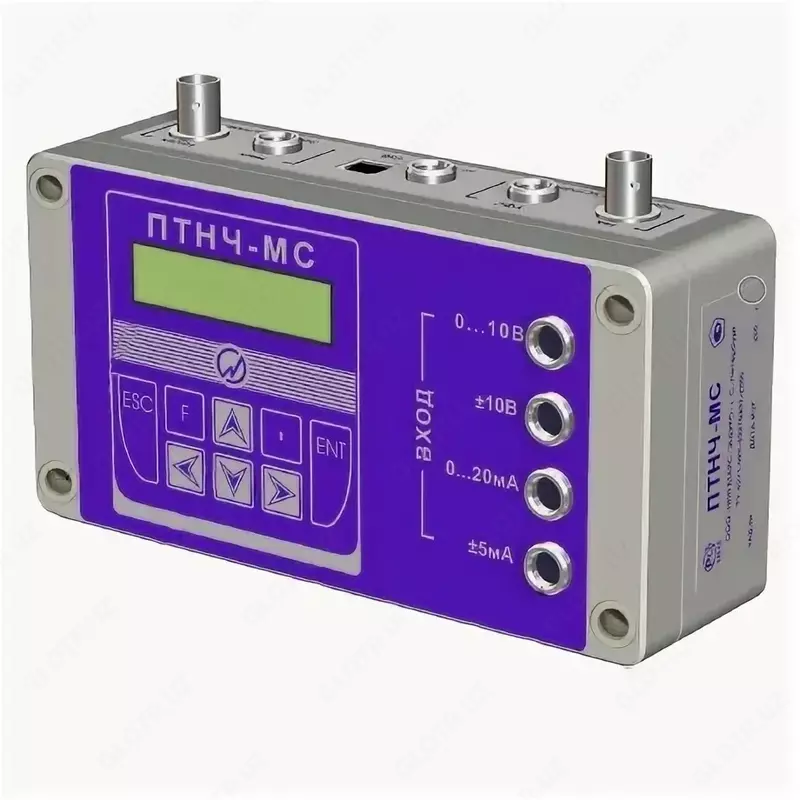

"С" – стационарное (с питанием от сети переменного тока);
"П" – переносное исполнение (с питанием от встроенной аккумуляторной батареи, или от сети переменного тока через адаптер питания, или от блока питания USB);
"Л" – лабораторное исполнение (с питанием от сети переменного тока через адаптер питания).

Варианты исполнения преобразователя измерительного - калибратора ПТНЧ-М:

К заказу доступны следующие преобразователи ПТНЧ-М в зависимости от конструктивного исполнения и класса точности:

• ПТНЧ-МЛ-01 — лабораторное исполнение, класс точности 0,01;
• ПТНЧ-МЛ-02 — лабораторное исполнение, класс точности 0,02;
• ПТНЧ-МЛ-05 — лабораторное исполнение, класс точности 0,05;
• ПТНЧ-МП-01 — переносное исполнение, класс точности 0,01;
• ПТНЧ-МП-02 — переносное исполнение, класс точности 0,02;
• ПТНЧ-МП-05 — переносное исполнение, класс точности 0,05;
• ПТНЧ-МС-02 — стационарное исполнение, класс точности 0,02;
• ПТНЧ-МС-05 — стационарное исполнение, класс точности 0,05.

Назначение преобразователя измерительного - калибратора ПТНЧ-М:

• автоматического определения погрешности счётчиков электроэнергии (в составе УППУ-МЭ с ПО «Энергоформа УППУ»);
• тестирования и калибровки измерителей унифицированных сигналов тока и напряжения по ГОСТ 26.011, токовой петли, преобразователей выходных сигналов термопар;
• поверки СИ напряжения постоянного тока или частоты с диапазонами от 0 до 15 В ; СИ постоянного тока с диапазонами от 0 до 30 мА;
• поверки измерительных преобразователей электрической мощности с выходным сигналом по ГОСТ 26.011 с номиналами 0.2; 5; 10 В или 5; 20 мА.

• Функций преобразователя измерительного - калибратора ПТНЧ-М:

  Параметр	Значение
  	ПТНЧ-МС-02 ПТНЧ-МС-05	ПТНЧ-МЛ-01 ПТНЧ-МЛ-02 ПТНЧ-МЛ-05 ПТНЧ-МП-01 ПТНЧ-МП-02 ПТНЧ-МП-05
  Измерение напряжения постоянного тока	+	+
  Измерение силы постоянного тока	+	+
  Измерительное преобразование напряжения постоянного тока в частоту следования импульсов	+	+
  Измерительное преобразование силы постоянного тока в частоту следования импульсов	+	+
  Измерительное преобразование частоты следования импульсов в сигнал напряжения постоянного тока	-	+
  Измерительное преобразование частоты следования импульсов в сигнал силы постоянного тока	-	+
  Измерение частоты следования импульсов	-	+
  Воспроизведение напряжения постоянного тока	-	+
  Воспроизведение силы постоянного тока	-	+
  Воспроизведение частоты импульсного сигнала	-	+
  Деление частоты входного импульсного сигнала	+	+
  Определение погрешности средств измерений с импульсным выходом	+	+
  Определение погрешности ИПМ в унифицированный сигнал постоянного напряжения или силы постоянного тока	-	+
