ПВЕ-35 — преобразователь напряжения высоковольтный емкостной

Описание преобразователя напряжения измерительного высоковольтного емкостного  ПВЕ-35:

ПВЕ-35 выпускается в двух модификациях: ПВЕ-35 класс точности 0.05 и ПВЕ-35 класс точности 0.1.

ПВЕ-35 предназначен для преобразования высоких напряжений переменного тока на входе в низкое напряжение на выходе с постоянным коэффициентом преобразования.

Область применения ПВЕ-35:

Поверка рабочих измерительных трансформаторов напряжения класса точности 0,2 и менее точных (при использовании в качестве эталонного средства измерений);

Измерения высокого напряжения.

Особенности работы преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-35:

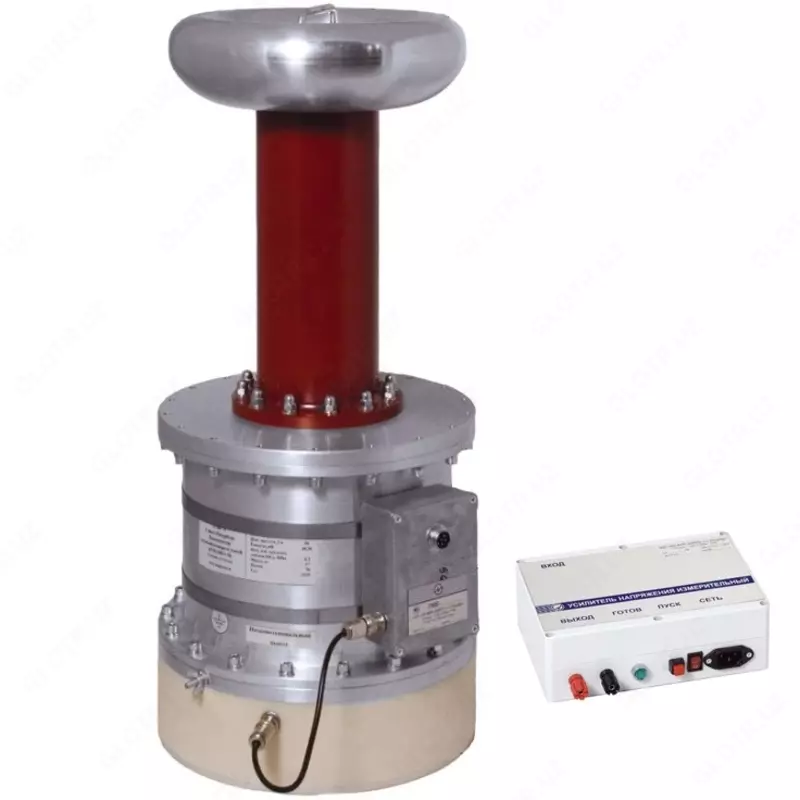

ПВЕ-35 состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН.

Высокое первичное напряжение подключается к высоковольтному электроду конденсатора. Переменный ток с конденсатора поступает на вход преобразователя ток-напряжение ПТН. Переменное напряжение с выхода ПТН поступает на быстродействующий усилитель напряжения, который повышает напряжение до номинального вторичного. Питание на ПТН поступает от усилителя УИН. ПВЕ в настройках не нуждается.

Технические характеристики преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-35:

Параметр Значение

Диапазоны основных погрешностей измерения

Номинальное первичное напряжение, кВ 15, 35

Номинальное вторичное напряжение, В 100

Пределы допускаемой основной погрешности измерений

Класс точности 0,1 Напряжения, % ±0,1

Угловой, мин ±5

Класс точности 0,05 Напряжения, % ±0,05

Угловой, мин ±3

Диапазон измерения входного напряжения от 40 до 120 % от номинального

Дополнительная температурная погрешность в рабочих условиях применения не превышает 100 % от основной погрешности

Технические характеристики УИН (УИНД)

Габариты УИН (высота х ширина х глубина), мм (80 х 185 х 225) ±5

Масса УИН, кг, не более 1,5

Сопротивление нагрузки, не менее, кОм 100

Емкость нагрузки, не более, нФ 5,0

Потребляемая мощность (от сети), В·А, не более 10
