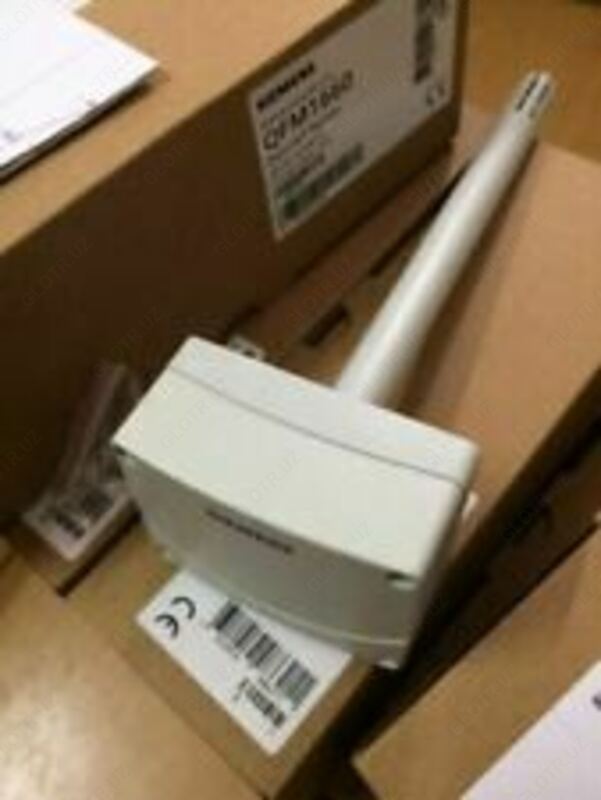

QFM-1660 Датчик влажности и температуры канальный

Характеристики



• Свойство	Значение
  Рабочее напряжение	AC 24 V, DC 13.5...35 V
  Чувствительный элемент, температура	LG-Ni1000
  Диапазон измерения температуры	0...50 °C, -35...35 °C, -40...70 °C
  Диапазон измерения влажности	0...95 % отн.влаж.
  Точность измерений	Влажность 30...70 % отн.влаж. и 23 °C: ±3 % отн.влаж., Температура, при 15...35 °C: ±0.8 K, Температура, при 35...50 °C: ±1.0 K
  Постоянная времени	Влажность: <20 с, Температура при скорости потока 2 м/с: <3.5 мин
  Глубина погружения	90...154 мм
  Электрические подключения	Винтовые зажимы
  Способ монтажа	Фланец
  Аналоговый выход, сигнальный	DC 0...10 V, DC 4...20 мA
  Выходной сигнал температуры	LG-Ni1000
  Выходной сигнал влажности	DC 0...10 V
  Класс защиты	IP54
  Размеры (Ш х В х Г)	80 x 88 x 39 мм

  Датчик влажности канальный для воздухопроводов типа QFM2120 используется в воздушных магистралях аспирационных установок и системах кондиционирования воздуха. Основным функциональными задачами такого датчика являются измерение относительной влажности и температуры. Свое применение данный датчик нашел в системах смещения точки росы в качестве эталонного. Также он используется в паровых воздухоувлажнителях в роли ограничительного датчика. Помимо этого датчик QFM2120 достаточно часто  подключается к автоматизированной системе, осуществляющей управление зданием или сооружением, для визуализации измеренных значений.

  К техническим характеристикам данным относятся:

  - диапазон измеряемой влажности, который находится в пределах 0…95%;

  - рабочее напряжение: АС 24 V, DC 13,5…35 V;

  - исходящий сигнал влажности DC 0...10 V;

   -частота 50 – 60 Гц;

  - максимальная скорость воздуха рабочей среды 20 м/с.

  Для измерения точки росы датчик устанавливается в воздуховоде выпускном.

  Элементы, установленные на погружаемом стержне датчика, должны находится в покое и не подвергаться воздействию ударов и вибрации, которые должны быть устранены. При монтаже кабельный вход датчика должен смотреть вниз.
