РАД-256М — регистратор автономный долговременный

Назначение регистратора автономного долговременного РАД-256M:

Регистраторы автономные РАД -256 М ( далее – регистраторы ) предназначены для измерений постоянного электрического напряжения .

Описание регистратора автономного долговременного РАД-256M:

Принцип действия регистраторов состоит в преобразовании входных сигналов постоянного напряжения по заданной пользователем программе с помощью аналого - цифрового преобразователя в двоичный цифровой код , регистрации цифровых отсчетов в запоминающем устройстве , накоплении и хранении результатов измерений во внутренней памяти с последующей передачей в ПЭВМ по каналу связи .

Основное назначение регистраторов – измерение напряжения устройств катодной защиты , дренажной защиты с использованием шунта .

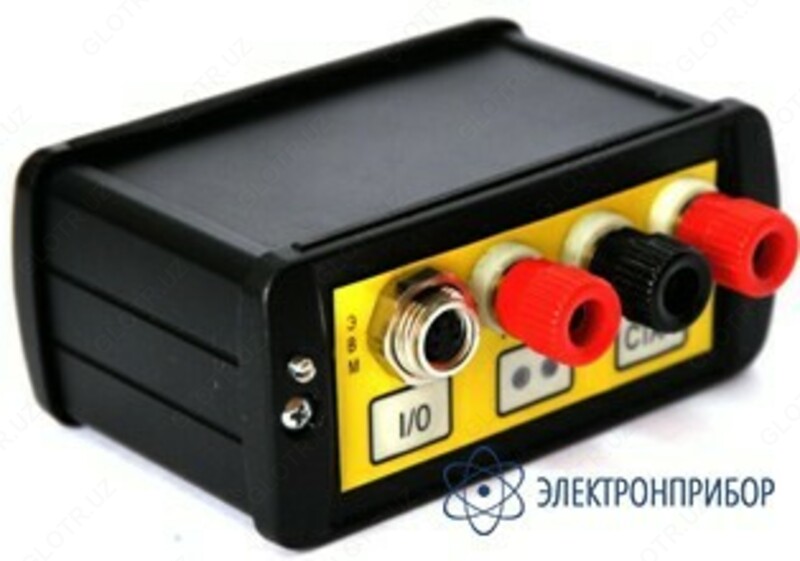

Регистраторы выполнены в виде моноблока в металлическом корпусе и имеют два канала измерений . Регистраторы состоят из микроконтроллера , аналого - цифрового преобразователя , постоянного запоминающего устройства с программой работы в различных режимах , оперативного запоминающего устройства статического типа для хранения результатов измерений , таймера , интерфейса для обмена с ПЭВМ , индикатора состояния , элементов для подключения к внешним цепям измеряемых напряжений и ряда других узлов . Установка режимов работы регистратора производится с помощью ПЭВМ через последовательный порт RS-232. На лицевой панели регистратора расположены три клеммы и разъем miniDIN для подключения к ПЭВМ . На задней панели корпуса регистратора имеется батарейный отсек для размещения элементов питания .

Питание регистраторов осуществляется от двух электрохимических элементов питания типоразмера АА (LR6 по стандарту IEC) с номинальным напряжением 1,5 В
