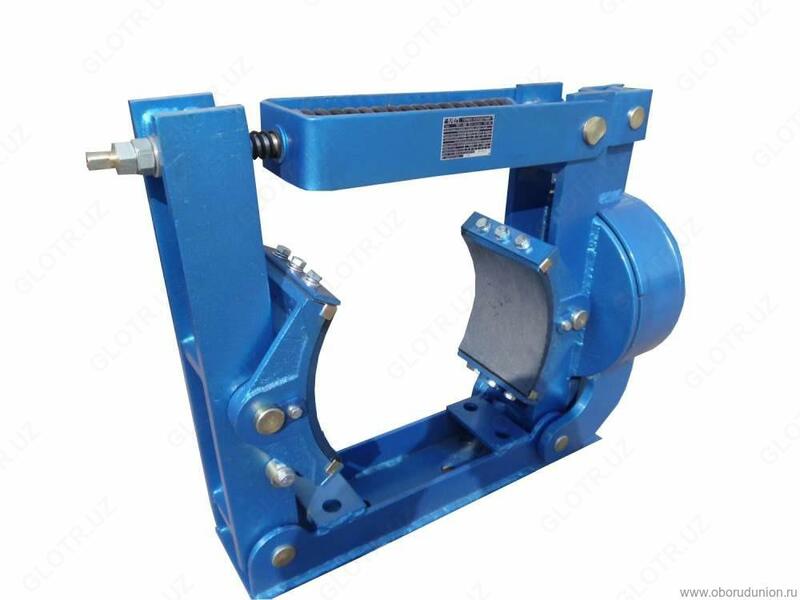

Рама ТКГ-700

Колодочный тормоз ТКГ 700 состоит из механической рамки и гидравлического привода(толкателя ТЭ-200). Принцип работы данного тормоза строится на том что между колодками расположен тормозной барабан (тормозной шкив). Вал гидравлического привода  (толкателя) поднимается , колодки смыкаются и за счет трения между тормозным шкивом и колодками происходит процесс торможения.

Тормоз ТКГ 700 условия эксплуатации, температурный режим.

Тормоз колодочный ТКГ может работать при температуре окружающей среды в следующем диапозоне от — 40 до + 40 градусов Цельсия, а так же при относительной влажности не более 80%. Основные технические характеристики колодочных тормозов представлены в таблице ниже.

Для того, чтобы лучше понять следует внести некоторые пояснения для данной таблицы. Тормоз ТКГ-700 используется с тормозным шкивом диаметром 700 мм, в данном типе тормоза установлен толкатель ТЭ-200, общая масса 435 кг.
