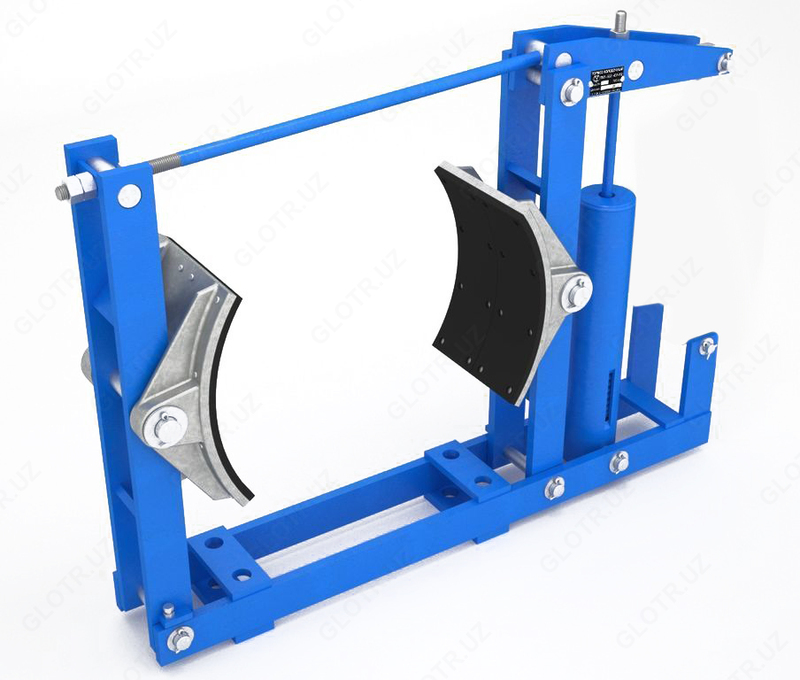

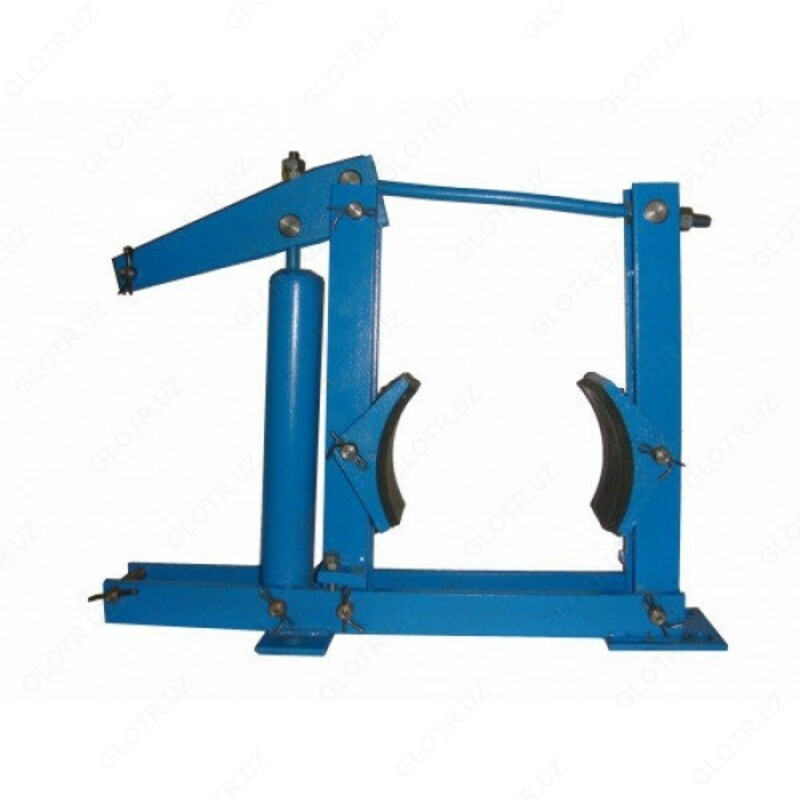

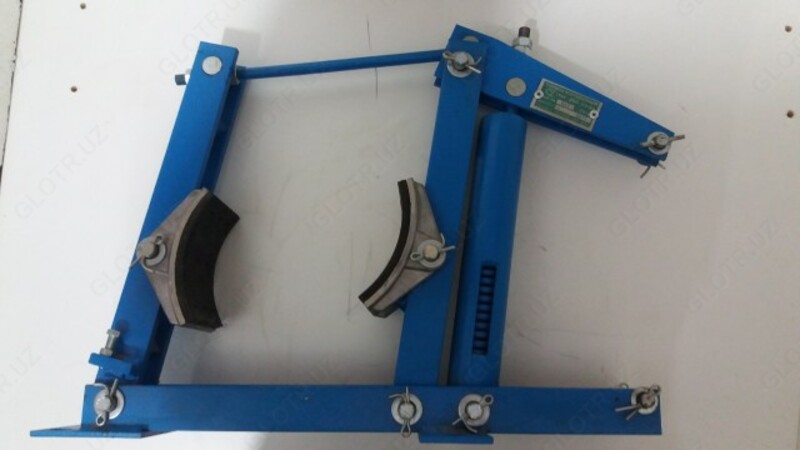

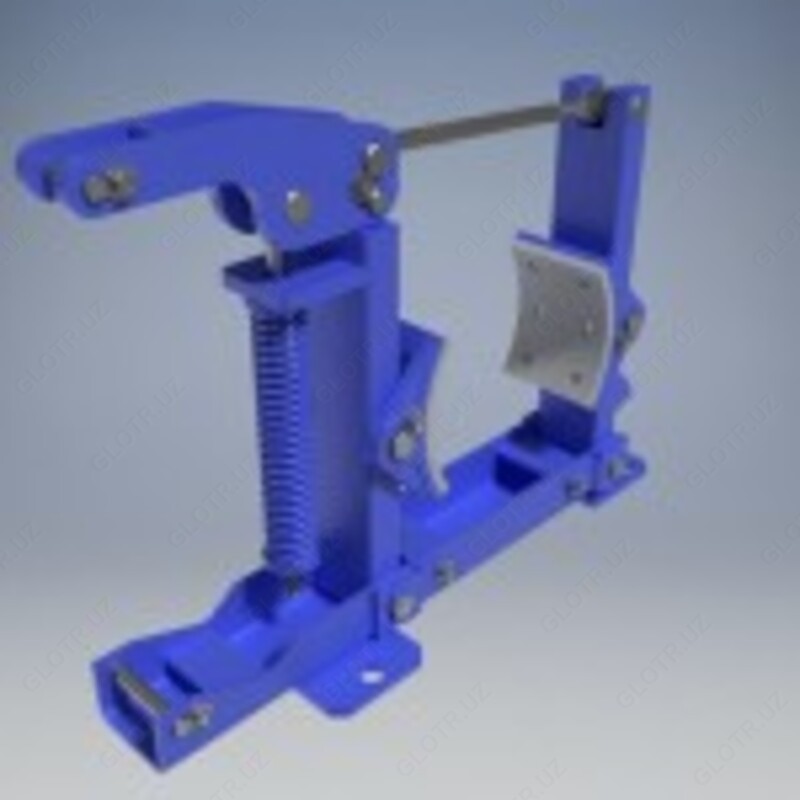

Рама ТКГ-800

Рама ТКГ-800 с электрогидравлическим приводом предназначена для установки на механизмах подъемно-транспортных машин, конвейеров, лебедок и других механизмах с горизонтальным расположением оси тормозного шкива.

Крановый тормоз ТКГ-800 состоит из толкателя типа ТЭ-200 и механической части. При выключении рычаги действуют на колодки, которые прижимаются к плоскости тормозного шкива.

Шток в этот момент находится в нижнем положении. В момент включения шток начинает подниматься вверх под действием поршня толкателя. Рычаги расходятся и освобождают тормозной шкив.

Технические характеристики тормоза ТКГ-800:

• Тормозной момент: 10000Н·м;
• Диаметр тормозного шкива: 800мм;
• Тип толкателя: ТЭ-200;
• Номинальное напряжение: 380В;
• Потребляемая мощность: 450Вт;
• Ход штока: 120мм;
• Габаритные размеры: 1780×1190×334мм;
• Масса: 480кг.
•
