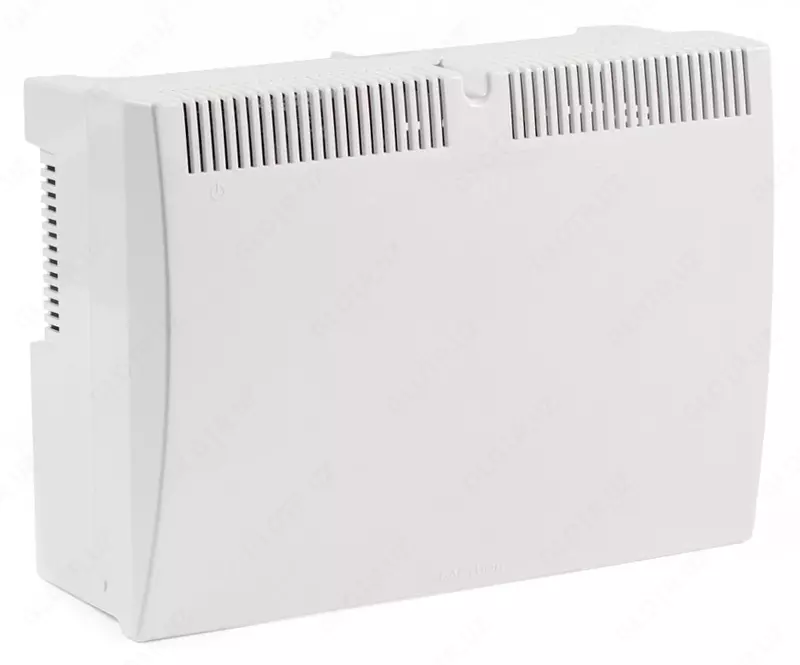

РАПАН-24/5 - Блок бесперебойного питания

                                           РАПАН-24/5 - Блок бесперебойного питания

Источник вторичного электропитания резервированный РАПАН-24/5 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 4,5 А, а также резервного электропитания устройств с токами потребления до 5 А.

РАПАН-24/5 предназначен для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Источник вторичного электропитания рассчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях.

Особенности  РАПАН-24/5

• световая индикация наличия напряжения электрической сети;
• световая индикация наличия выходного напряжения;
• питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
• резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы (режим «РЕЗЕРВ»);
• автоматический переход на резервное питание от АКБ при отключении электрической сети;
• контроль наличия АКБ;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы;
• защита АКБ от глубокого разряда;
• защита от переполюсовки клемм АКБ;
• электронная защита от короткого замыкания клемм АКБ;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
• защита нагрузки от аварии изделия;

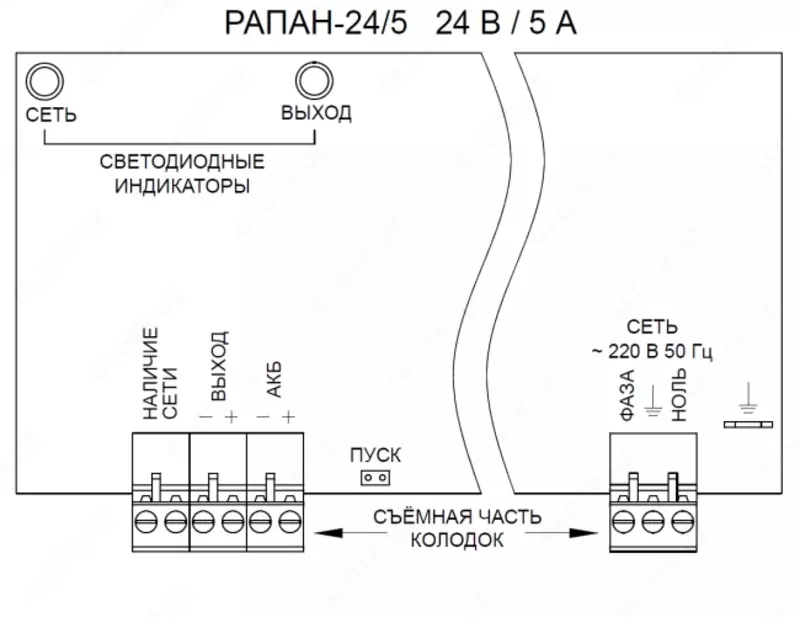

• выдача информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле;
• режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»

Технические характеристики:

 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В - 175…245

Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В - 20…28

Номинальный ток нагрузки, А - 0…4,5

Ток заряда АКБ стабилизированный, А - 0,45…0,65

Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А - 5

ВНИМАНИЕ! Длительное потребление тока более 4,5 А недопустимо

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В  - 21…22

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более - 40

Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более - 5

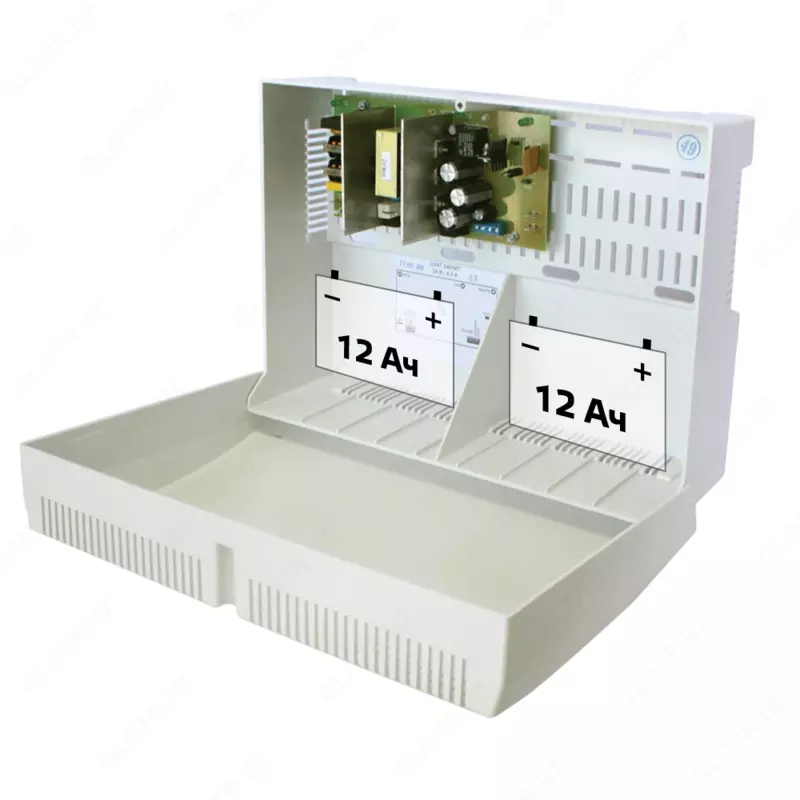

Тип АКБ:  герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Рекомендуемая ёмкость АКБ, Ач - 7-12

Количество АКБ, шт. - 2

Характеристики релейного выхода: напряжение, В, не более - 60;  ток, мА, не более- 50

Сечение провода, зажимаемого в клеммах колодок, мм2, не более - 2,5

Габаритные размеры ШхГхВ, не более, мм:   без упаковки - 333х240х134, в упаковке - 350х247х140

Масса, НЕТТО (БРУТТО), кг, не более - 1,20 (1,45)

Диапазон рабочих температур, °С - -10…+40

Относительная влажность воздуха при 25 °С, %, не более - 80

ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочкой по ГОСТ 14254-96 - IP20
