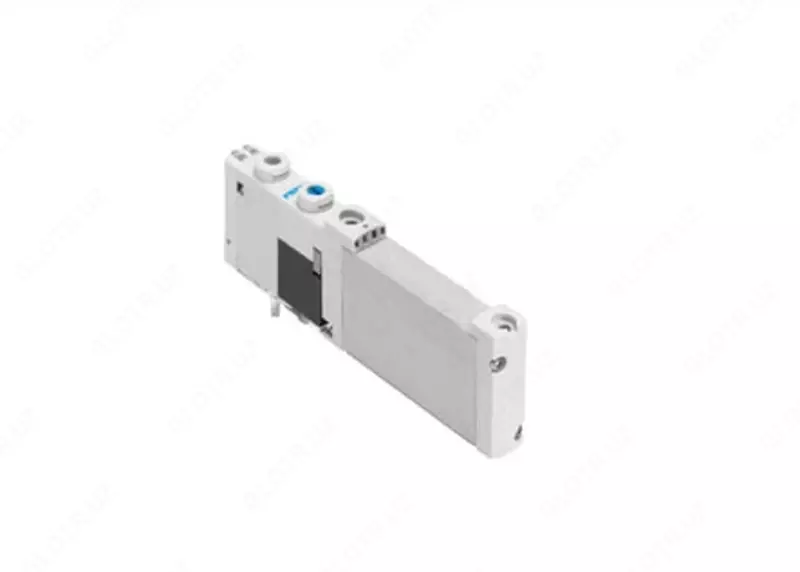

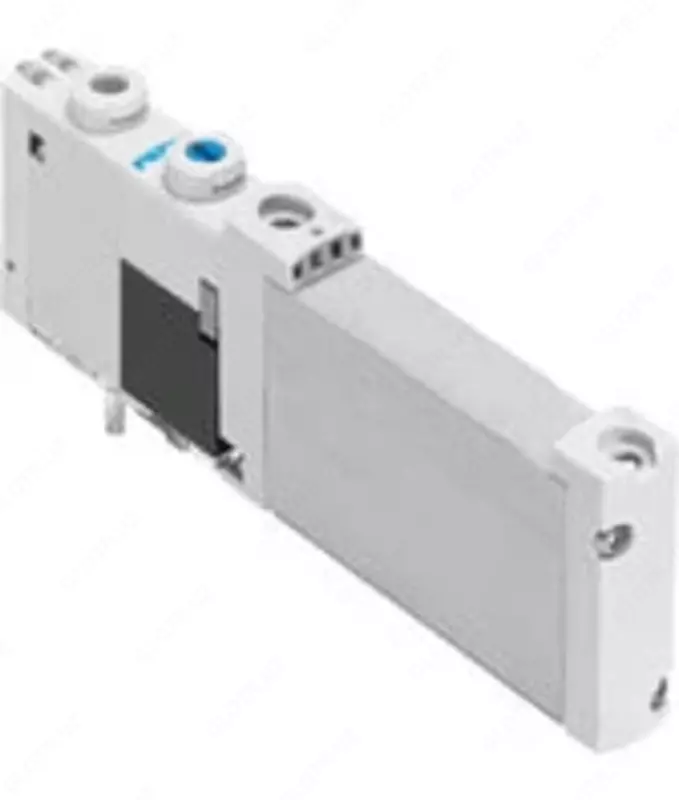

Распределитель с электромагнитным управлением "Festo" VUVG-B14-M52-AZT-F-1T1L

Распределитель с электроуправлением Festo VUVG-B14-M52-AZT-F-1T1L — компактный универсальный распределитель для управления потоками сжатого воздуха.

Ключевые особенности распределителей VUVG

Подходят для применения в разных отраслях промышленности:

пищевая и упаковочная;

электронная;

автомобильная;

текстильная;

станкостроение.

Распределители VUVG отличаются высокой производительностью при компактных размерах. А также выполнены из прочных и долговечных металлических элементов.

Основные технические характеристики:

Тип - пневмораспределитель с электромагнитным управлением

Бренд - Festo

Серия - VUVG

Отображение статуса сигнала - LED

Функция быстрого выхлопа - Дросселирующий

Размер клапана - 14 мм

Негативный тестовый импульс с логикой 1 - 3000 мкс

Позитивный тестовый импульс с логикой 0 - 1600 мкс

Максимальная частота переключения - 3 Гц

Тип управления - Электропневматическое

Рабочий цикл - 100 %

Материал корпуса - Алюминиевый сплав

Температура окружающей среды - От -5 °C до +60 °C

Тип крепления - На коллекторной плите

Внутренний стандарт - IDO28456

Тип действия - Моностабильный

Тип присоединения на входе - Внутренняя резьба

Материал уплотнения - HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)

Максимальное рабочее давление - 10 бар

Рабочая среда - Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Количество линий и позиций - 5/2 лин./поз.

Тип сброса - Пневматический

Тип конструкции - Золотниковый

Примечание по рабочей среде - Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии - 2 - Средняя стойкость к коррозии

Монтажный шаг - 14,7 мм

Максимальный стандартный расход - 500

Ширина - 14,7 мм

Высота - 40,9 мм

Класс защиты - IP65 IP67

Длина - 107,6 мм

Направление потока - Реверсивный

Тип пилотного управления - Непрямого действия

Рабочее напряжение катушки - 22 В DC

Допустимые колебания напряжения  ± 10 %

Подходит для работы с вакуумом - Да

Тип электрического подключения  -Через коллектор

Ручное дублирование - Защелкиваемый; Толкающий

Время включения - 13 мс

Время отключения - 26 мс

Мощность переключения - 1 Вт

Мощность удержания - 1 Вт

Питание пилота - Внешнее

Пилотное давление - 2,5 - 8 бар

Рабочая среда пилотного каскада - Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Стойкость к вибрации - Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке - Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Вес - 91 г
