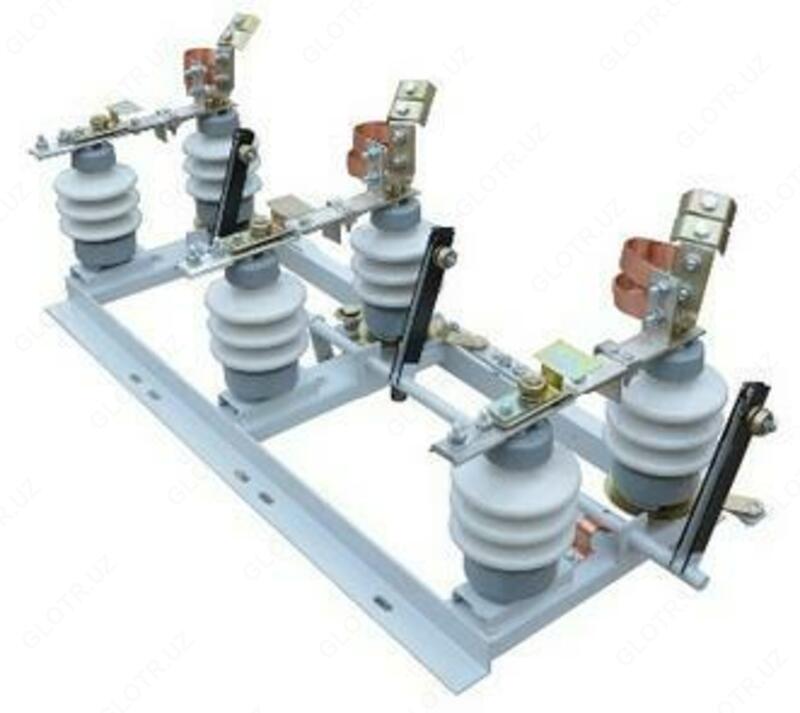

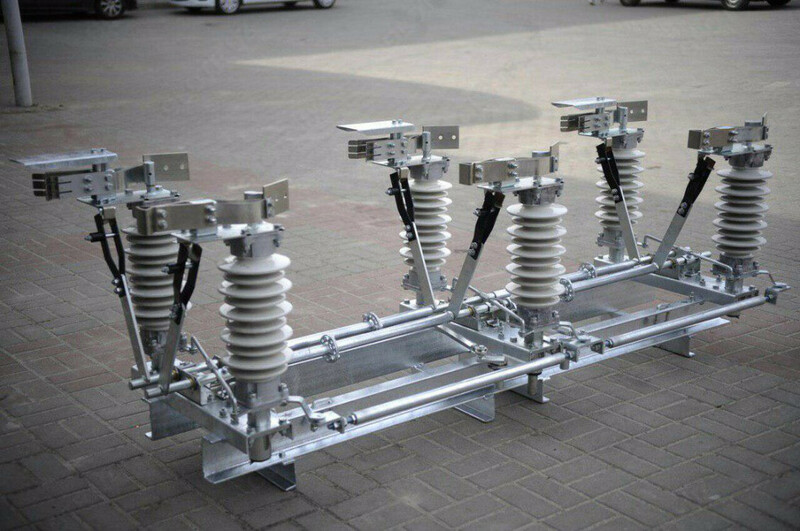

Разъединитель РДЗ-1-35/1000 УХЛ1

Разъединители двухколонковые с заземлителями (РДЗ) на напряжение 35 кВ предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения, а также заземления отключенных участков при помощи заземлителей.

Разъединители изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:

• температура окружающего воздуха от – 60 °С до + 40 °С
• высота над уровнем моря не более 1000 м
• скорость ветра до 15 м/с при толщине гололеда до 10 мм и до 40 м/с при отсутствии гололеда
• разъединитель не предназначен для работы в условиях тряски, вибрации, ударов

 Разъединители имеют два варианта исполнения:

• с одним заземлителем
•  с двумя заземлителями

 По числу полюсов, управляемых одним приводом, разъединители делятся на следующие исполнения:

• однополюсное
• двухполюсное
• трехполюсное

Основные технические параметры

Конструктивные особенности

• Изготавливается в однополюсном исполнении и поставляется (по заказу) для монтажа однополюсного, двухполюсного или трехполюсного аппарата с одним ручным приводом
• Управление разъединителями осуществляется ручным приводом типа ПР-2Б УХЛ1
• Разъединитель выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости
• Разъединитель, к которому присоединяется привод, называется ведущим. Разъединитель, присоединяемый к ведущему, называется ведомым

Габаритный чертеж

1 – контактный нож с приемным контактом; 2 – контактный нож с входящим контактом;3 – изолятор; 4 –заземлитель; 5 – узел заземления; 6 – табличка.

Габаритно-весовые характеристики
