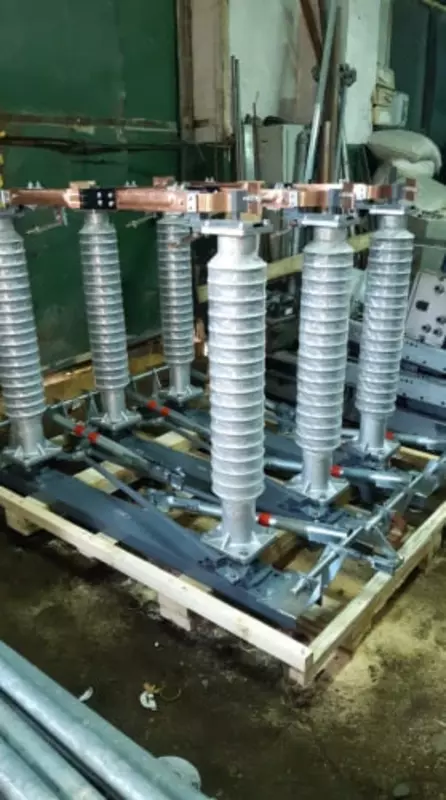

Разъединитель типа РДЗ1-110/1000 3П с 2 з.н.

Разъединители РДЗ на напряжение 110 кВ предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения, а также заземления отключенных участков с помощью заземлителей.

Условия эксплуатации:

Разъединители предназначены для эксплуатации в следующих условиях: - высота над уровнем моря до 1000 м;

- температура окружающей среды от минус 60 до плюс 45 °С;

- среднегодовое значение относительной влажности воздуха 80% при температуре плюс 15 °С;

- максимальное давление ветра 700 Па (соответствует скорости ветра 34 м/с) при отсутствии гололёда;

- максимальное давление ветра 140 Па (соответствует скорости ветра 15 м/с) при образовании на поверхностях корки льда толщиной до 10 мм.

Максимальная суммарная механическая нагрузка  на выводы одного полюса (от присоединяемых проводов с учётом ветровых нагрузок и образования льда) 500 Н при условии равномерного её распределения по выводам.

Разъединители не предназначены для эксплуатации при сильных тряске, вибрации или ударах.

Структура условного обозначения РДЗ

Р – разъединитель

Д – два опорно – поворотных  изолятора на полюс

З – с заземлителем

1 – количество заземлителей на полюс

110 – номинальное напряжение, кВ

I, II – степень загрязнения по ГОСТ 9920 – 89

1000 – номинальный ток

УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150 – 69

Однополюсный, двухполюсный и трехполюсный – количество полюсов

Основные технические параметры разъединителя РДЗ:

Вид - разъединитель

Тип разъединителя - двух-колонковый

Количество заземлителей на полюс - 2

Номинальное напряжение, кВ - 110

Наибольшее рабочее напряжение, кВ - 126

Номинальный ток, А - 1000, 2000

Номинальная частота, Гц  - 50

Номинальный кратковременный выдерживаемый ток(ток термической стойкости) кА - 31,5

Номинальный пик номинального кратковременного выдерживаемого тока(ток электродинамической стойкости), кА - 80

Время протекания тока термической стойкости, с

для главных ножей - 3

для заземляющих ножей - 1

Номинальное напряжения цепей блокировки и сигнализации, В - 220

Расстояние между полюсами, мм - 2000
