Разъединитель внутренней установки РВ-10/630

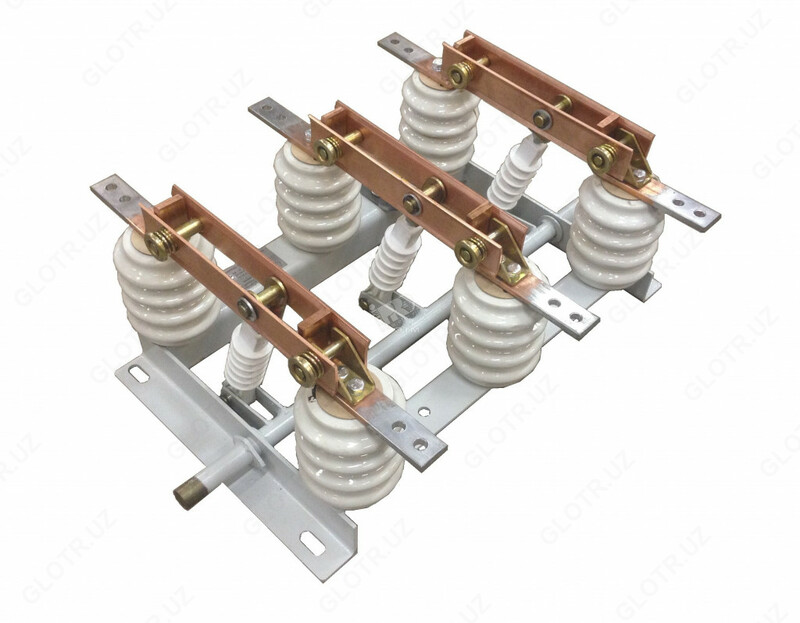

Разъединитель РВ-10/630 с приводом ПР-10

Разъединитель внутренней установки РВ-10/630 предназначен для многократных включений и отключений без нагрузки участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц.

Разъединитель РВ-10/630 устанавливается в комплектных трансформаторных подстанциях (КТП), камерах одностороннего обслуживания (КСО), комплектных распределительных устройствах (КРУ).

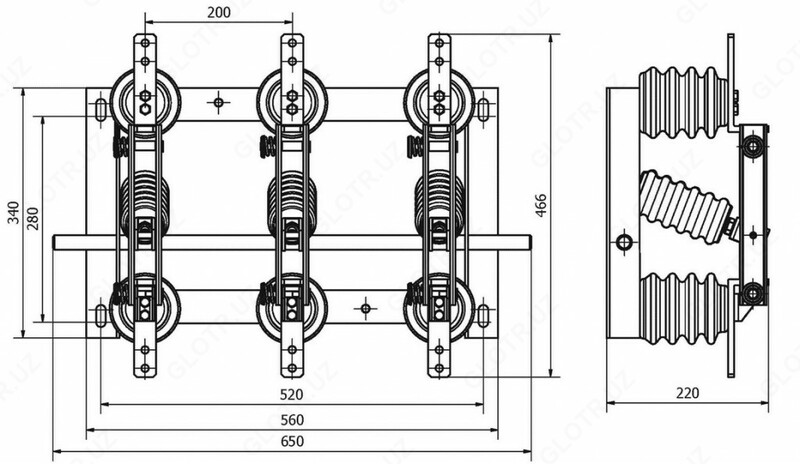

Описание разъединителя РВ-10/630

Разъединитель серии РВ является трехполюсным коммутационным аппаратом вертикально-рубящего типа и состоит из:

• рамы с изоляторами
• контактов токоведущей системы
• ручного привода

Изготовленные из медной шины неподвижные контакты (разъемного соединения и неразъемного шарнирного соединения) смонтированы на изоляторах, установленных на раме разъединителя. Также на раме установлен приводной вал и другие элементы разъединителя.

Подвижные контактные ножи соединены с неподвижными контактами через шарнирное соединение.

Необходимое контактное усилие в шарнирном и разъемном контактном соединении достигается за счет установленных пружин.

Подвижные контактные ножи приводятся в действие установленным на раме разъединителя приводным валом через рычаги и тяговые изоляторы.

Внешние кабели крепятся с помощью болтовых соединений к неподвижным контактам.

Включение и отключение разъединителя производится ручным приводом типа ПР-10.

В ручном рычажном приводе ПР-10 предусмотрена возможность его фиксации во включенном и отключенном положении.

Структура условного обозначения разъединителя РВ-10/630

• Р - разъединитель
• В - внутренней установки
• 10 - номинальное напряжение, кВ
• 630 - номинальный ток, А

Комплект поставки разъединителя РВ-10/630

• Разъединитель РВ-10/630
• Привод ручной рычажный ПР-10
• Паспорт
• Инструкция по эксплуатации разъединителя РВ
