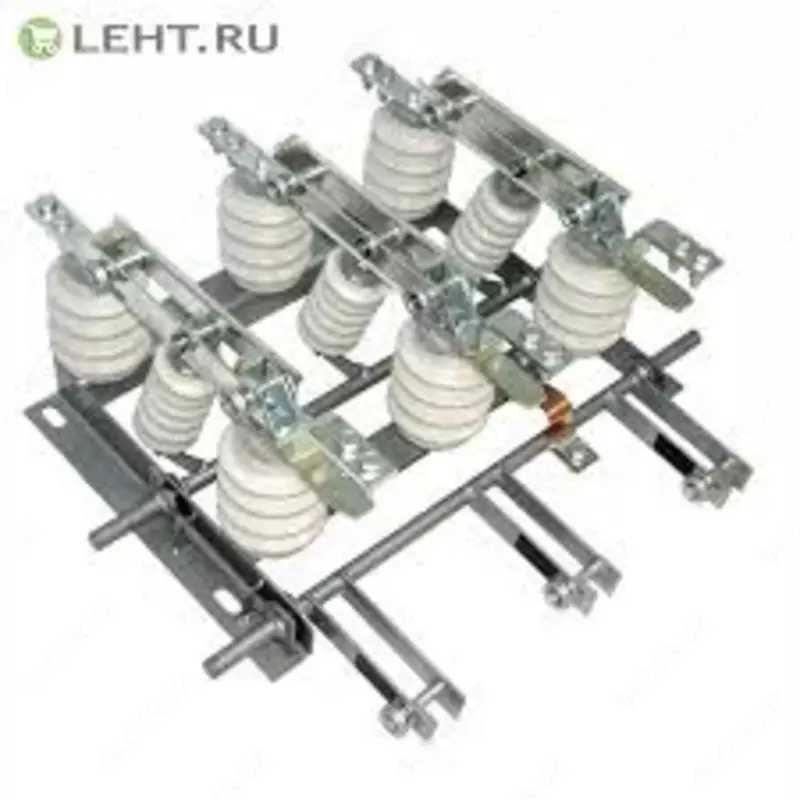

Разъединитель внутренней установки РВЗ 10/630 исп.3

Описание
Разъединители внутренней установки типа РВ, РВО, РВЗ, РВФЗ, РЛВОМ совместно с приводом ПР-10 предназначены для включения и отключения под напряжением участков электрической цепи напряжения до 10кВ при отсутствии нагрузочного тока, или для изменения схемы соединения, а также заземления отключенных участков при помощи стационарных заземлителей при их наличии. Климатическое исполнение У и УХЛ для эксплуатации в условиях, нормированных для категории размещения 3 и 2 соответственно, по ГОСТ 15150-69.


Структура условного обозначения разъединителя типа РВЗ и РВФЗ:

Р – разъединитель;

В – внутренней установки;

Ф - фигурный(проходные изоляторы);

З – наличие заземлителей;

I – заземлитель со стороны разъемных контактов;

II – заземлитель со стороны шарнирных контактов;

III – заземлитель с двух сторон;

10 - номинальное напряжение, кВ;

400, 630, 1000 - номинальный ток, А;

II - проходные изоляторы со стороны шарнирных контактов (для РВФЗ);

III - проходные изоляторы со стороны разъемных контактов (для РВФЗ);

IV - проходные изоляторы c двух сторон (для РВФЗ);

У - климатическое исполнение по ГОСТ 15150-69;

3 - категория размещения по ГОСТ 15150-69.
