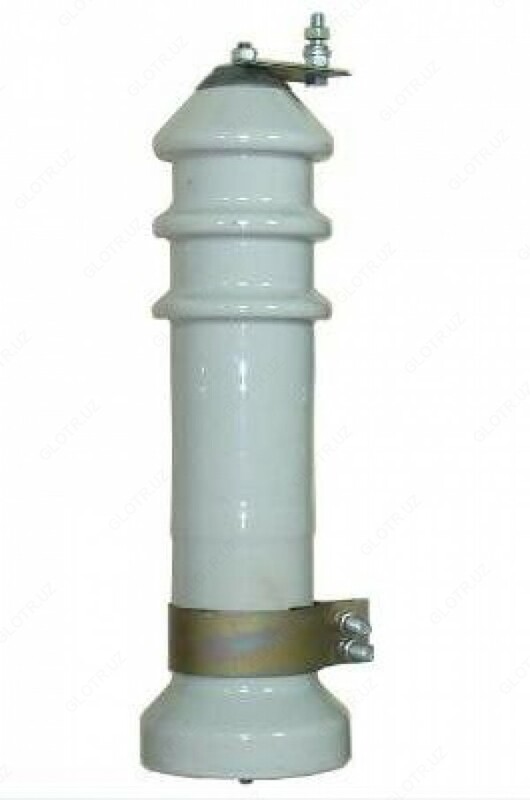

Разрядник РВО 10

В наличии Код: P-0082379

от 1 000 сум / шт.

Связаться с продавцом

Описание

Разрядник вентильный облегченный РВО-10 У1
Разрядники РВО-10 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока частотой 50 Гц напряжением 10 кВ. Разрядники РВО-10 У1 изготавливаются для сетей с любой системой заземления нейтрали.

Структура условного обозначения разрядника РВО-10 У1

Р - разрядник
В - вентильный
О - облегченный
10 - класс напряжения сети, кВ
У - климатическое исполнение по ГОСТ 15150-69
1 - категория размещения по ГОСТ 15150-69

Наличие буквы "Н" в маркировке разрядника означает, что данный разрядник повышенной надежности и долговечности.

Описание разрядника РВО-10 У1

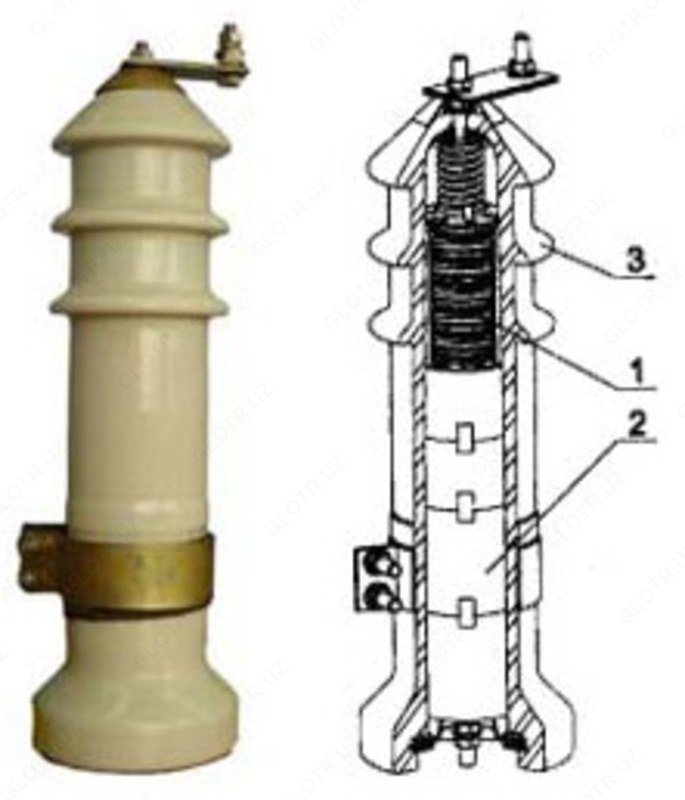

Разрядник вентильный РВО-10 представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные искровые промежутки и резисторы, заключенные в герметичный фарфоровый корпус, надежно защищающий внутренние элементы разрядника от воздействия внешней среды в течение всего срока эксплуатации.

Защитное действие разрядника обусловлено нелинейной вольтамперной характеристикой резистора, а именно резким уменьшением его сопротивления при импульсных перенапряжениях. Поэтому при появлении опасного для изоляции электрооборудования импульсе перенапряжения через разрядник протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.

Технические характеристики разрядника РВО-10 У1

Наименование	Единица изм.	Значение
Класс напряжения сети	кВ	10
Наибольшее длительно допустимое рабочее напряжение, Uнр	кВдейств.	12,7
Пробивное напряжение в сухом состоянии и под дождем, min/max	кВ	26/30,5
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более	кВ	48
Остающееся напряжение, при грозовом импульсе тока 8/20 мкс с амплитудой, не более:
3000	A	43
5000	A	45
Токовая пропускная способность (количество воздействий):
при импульсе тока длительностью 16/40 мкс амплитудой 5 кА	раз	20
при импульсе тока длительностью 2000 мкс амплитудой 75 А	раз	20
Длина пути утечки внешней изоляции разрядника, не менее	см	36
Ток утечки	мкА	6
Допустимое тяжение проводов, не менее	H	300

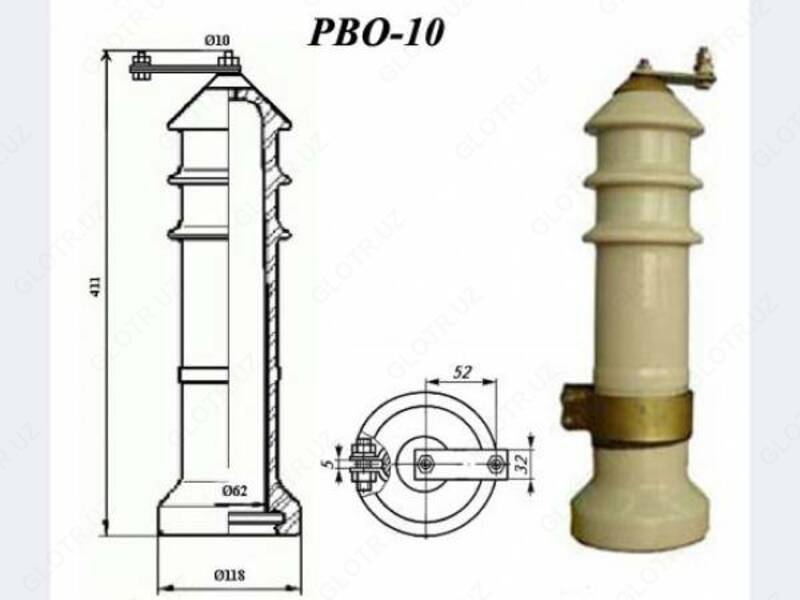

Высота разрядника, не более	мм	411
Масса разрядника, не более	кг	4,2

Условия эксплуатации разрядника РВО-10 У1

Разрядники предназначены для работы в районах с умеренным климатом и промышленной атмосферой, как в закрытом помещении, так и на открытом воздухе. Рабочая температура – от -45°С до +45°С для исполнения У1 и от -10°С до +50°С для исполнения Т1. Высота установки ограничителей – не более 1000 м над уровнем моря. Относительная влажность воздуха – 100% при температуре +28°С .
