Разрядник РВО-6 У1

Разрядник вентильный облегченный РВО-6 У1

Разрядники РВО-6 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока частотой 50 Гц напряжением 6 кВ. Разрядники РВО-6 У1 изготавливаются для сетей с любой системой заземления нейтрали.

Структура условного обозначения разрядника РВО-6 У1

• Р - разрядник
• В - вентильный
• О - облегченный
• 6 - класс напряжения сети, кВ
• У - климатическое исполнение по ГОСТ 15150-69
• 1 - категория размещения по ГОСТ 15150-69

Наличие буквы "Н" в маркировке разрядника означает, что данный разрядник повышенной надежности и долговечности.

Описание разрядника РВО-6 У1

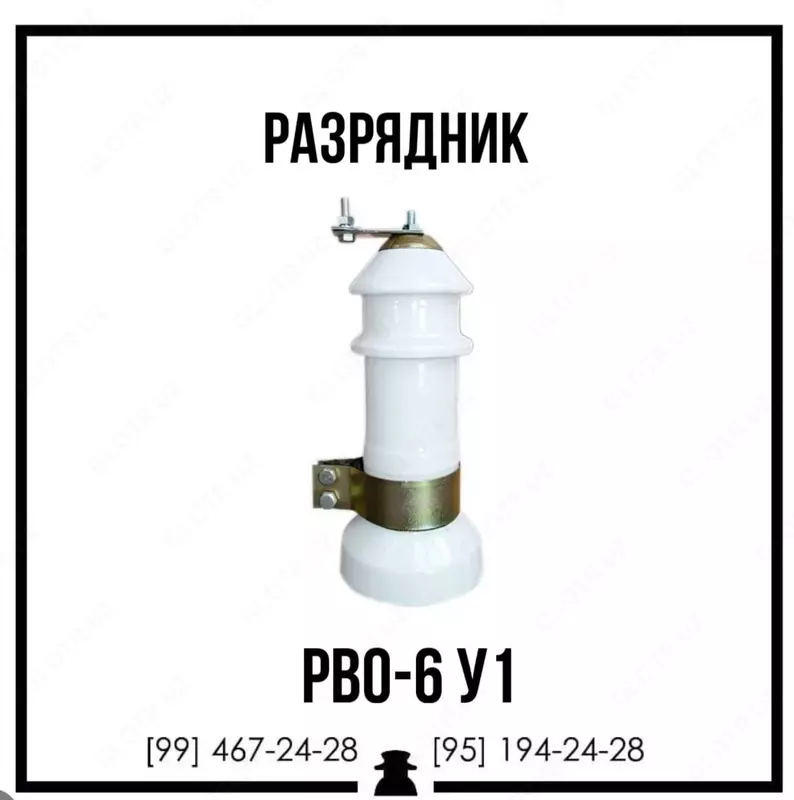

Разрядник вентильный РВО-6 представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные искровые промежутки и резисторы, заключенные в герметичный фарфоровый корпус, надежно защищающий внутренние элементы разрядника от воздействия внешней среды в течение всего срока эксплуатации.

Защитное действие разрядника обусловлено нелинейной вольтамперной характеристикой резистора, а именно резким уменьшением его сопротивления при импульсных перенапряжениях. Поэтому при появлении опасного для изоляции электрооборудования импульсе перенапряжения через разрядник протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.

Технические характеристики разрядника РВО-6 У1

Наименование	Единица изм.	Значение
Класс напряжения сети	кВ	6
Наибольшее длительно допустимое рабочее напряжение, Uнр	кВдейств.	7,5
Пробивное напряжение в сухом состоянии и под дождем, min/max	кВ	16/19
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более	кВ	32
Остающееся напряжение, при грозовом импульсе тока 8/20 мкс с амплитудой, не более:
3000	A	25
5000	A	27
Токовая пропускная способность (количество воздействий):
при импульсе тока длительностью 16/40 мкс амплитудой 5 кА	раз	20
при импульсе тока длительностью 2000 мкс амплитудой 75 А	раз	20
Длина пути утечки внешней изоляции разрядника, не менее	см	18
Допустимое тяжение проводов, не менее	H	300
Высота разрядника, не более	мм	294
Масса разрядника, не более	кг	3,1
