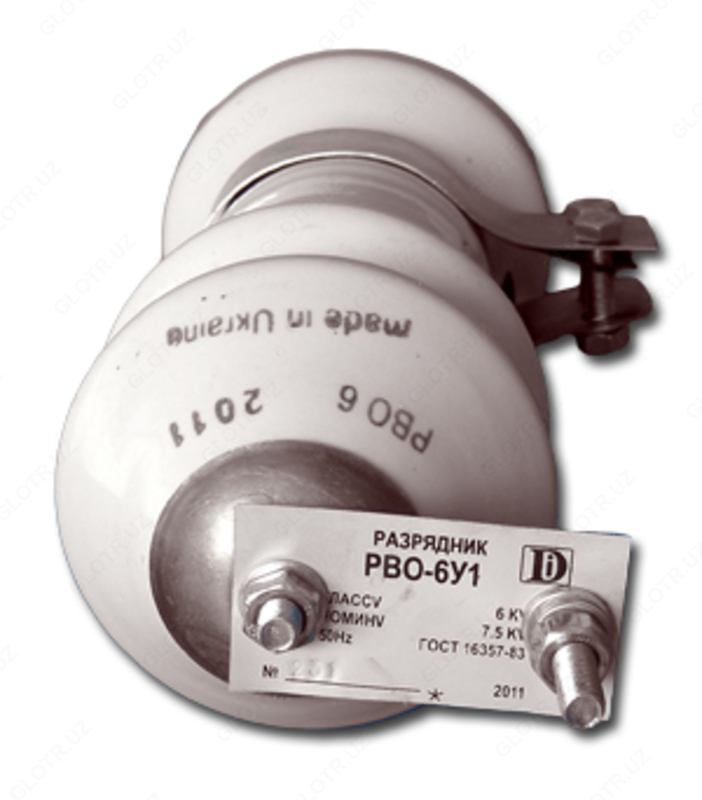

Разрядники РВО-6,

В наличии Код: P-0055724

от 1 000 сум / шт.

Оптовые цены

Связаться с продавцом

Описание

Разрядники вентильные РВО предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.
Разрядники вентильные РВО-З У1, РВО-З Т1 соответствуют ТУ 16-521.232-77 и группе IV по ГОСТ 16357-83.
Разрядники вентильные РВО-6 Н и РВО-10 Н соответствуют ТУ 16-521.022-76 и группе IV по ГОСТ 16357-83.

Разрядники РВО предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:

от -50 до +55° С - для разрядников типов РВО-6Н и РВО-10Н;
от -45 до +40° С - для исполнения У1;
от -10 до +50° С - для исполнения Т1.

Высота установки над уровнем моря не более 1000 м.

Относительная влажность воздуха:

не более 98% - для разрядников типов РВО-6Н и РВО-10Н;
при температуре +25° С до 100% - для исполнения У1;
при температуре +35° С до 100% - для исполнения Т1.

Конструкция и работа вентильных разрядников РВО

Вентильный разрядник РВО состоит из искровых промежутков (1) и нелинейных резисторов (2), заключенных в герметично закрытую фарфоровую покрышку (3), которая защищает внутренние элементы разрядника от воздействия внешней среды и обеспечивает стабильность характеристик.

Рабочий резистор разрядника изготовлен из спецмассы "Вилит" и обладает нелинейной вольтамперной характеристикой.

Условное обозначение вентильных разрядников РВО

В структуре условного обозначения разрядника РВО принято:

Р	- разрядник;
В	- вентильный;
О	- облегченный;
ХХ	- номинальное напряжение;
Н	- повышенной надежности;
У; Т	- климатическое исполнение;
1	- категория размещения;

Технические характеристики разрядников РВО-3, РВО-6, РВО-10 кВ

Параметр	Единица измерения	РВО-3 У1 РВО-3 Т1	РВО-6 Н	РВО-10 Н
Класс напряжения сети	кВ	3	6	10
Наибольшее допустимое напряжение	кВ	3,8	7,5	12,7
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём:
не менее	кВ	9	16	26
не более	кВ	11	19	30,5
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более	кВ	20	32	48
Остающееся напряжение при волне 8 мкс, не более:
с амплитудой тока 3000А	кВ	13	25	43
с амплитудой тока 5000А	кВ	14	27	45
Ток утечки, не более	мкА	6	6	6
Токовая пропускная способность:
20 импульсов тока волной 16/40 мкс	кА	5,0	5,0	5,0
20 импульсов тока прямоугольной волной длительностью 2000 мкс	A	75	75	75
Длина пути утечки внешней изоляции, не менее	см	10	18	26
Допустимое натяжение проводов, не менее	Н	300	300	300
Высота, не более	мм	206	294	411
Масса, не более	кг	2,3	3,1	4,2
