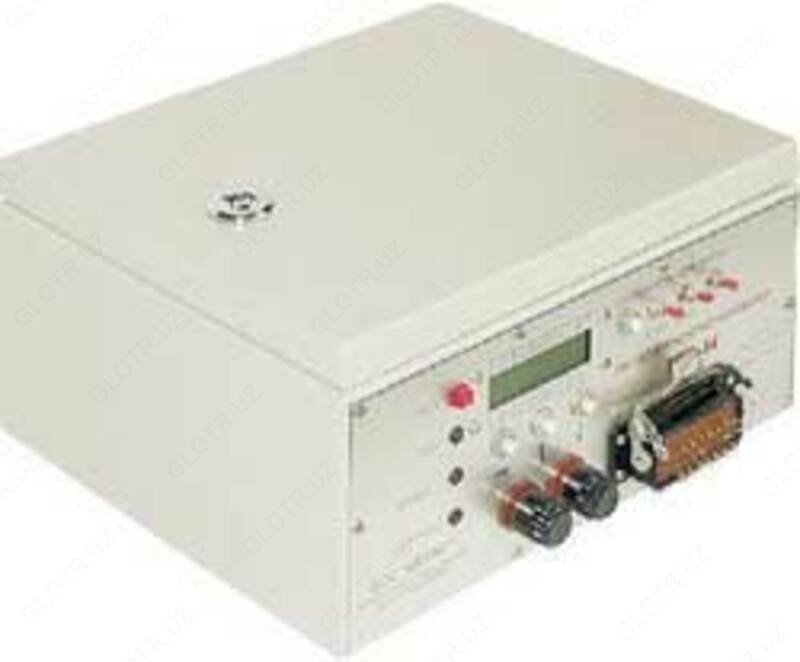

Регулятор контактной шовной сварки РКС-14 шк (Россия)

Регулятор контактной сварки РКС-14, в дальнейшем именуемый «регулятор», предназначен для управления циклом контактной сварки сварочных машин переменного тока с постоянным сварочным усилием.

Регулятор предназначен для работы в закрытых помещениях на высоте до 1000м над уровнем моря.

Регулятор изготавливается в климатическом исполнении УХЛ4 - работав районах с умеренным климатом при температуре окружающего воздуха от плюс 1 С до плюс 35 С и относительной влажности воздуха до 80% (при плюс 25 С).

0кружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Устройство регулятора

 Регулятор выполнен в виде единого конструктивного узла. Лицевая сторона регулятора является панелью управления, на которой расположены :

-    3 кнопки для задания параметров цикла сварки;

-    кнопка «СБРОС»;

-    2-х строчный жидкокристаллический алфавитно-цифровой индикатор (дисплей);

-    3 светодиодных индикатора «КЛАПАН 1», «КЛАПАН 2, «ТОК»;

-    3 тумблера управления режимами работы;

-    индикатор напряжения сети;

-    разъем для подключения регулятора;

-    предохранители.

Регулятор выполнен на основе модуля МП-09 (Модуль процессорный). Монтаж выполнен с помощью обычных и ленточных жгутов.

Принцип работы

Вся работа регулятора происходит под управлением микропроцессора в соответствии с записанной в него программой.

Регулятор может находиться в следующих режимах :

а)    Готовность. В этом режиме регулятор ожидает нажатия педали для запуска цикла сварки. На дисплее высвечивается набор параметров программы сварки.

Тумблер «РАБОТА / ПРОГР.» должен находиться в положении «РАБОТА».

б)    Выполнение цикла сварки- Прохождение цикла индицируется светодиодами «КЛАПАН 1». «КЛАПАН 2», «ТОК», а также на дисплее, где отображаются позиции цикла
