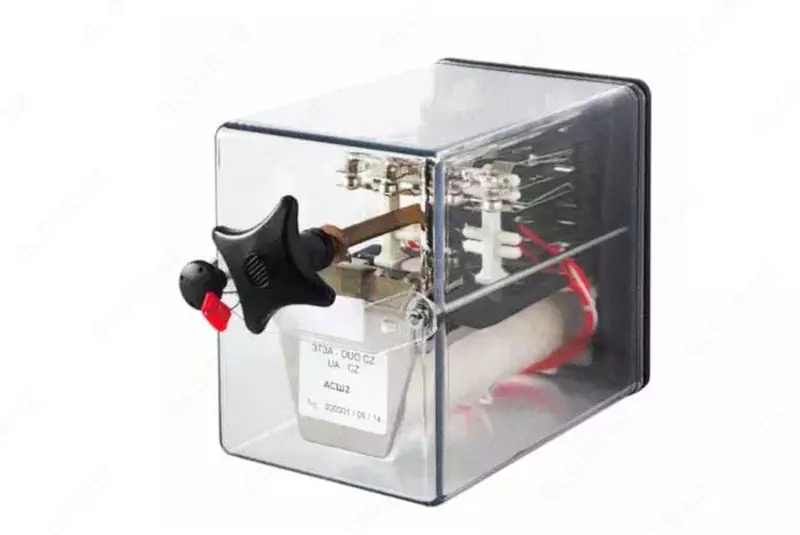

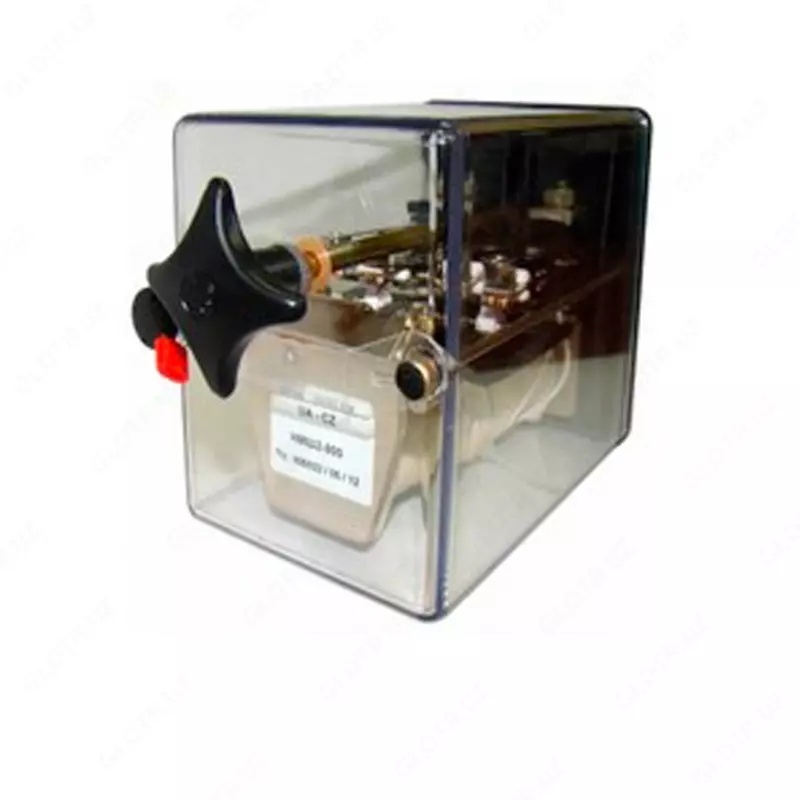

Реле АНВШ2–2400

Реле АНВШ2–2400 — это малогабаритное штепсельное электромагнитное реле, предназначенное для непрерывной работы в рельсовых цепях переменного тока 50 Гц. Оно широко применяется в устройствах сигнализации, централизации и блокировки (СЦБ) железнодорожного транспорта, обеспечивая выявление неисправностей на пути и предотвращение недопустимых состояний.

Масса реле составляет 1,7–2,2 кг, а габаритные размеры — 114×89×210 мм. Реле оснащено встроенным выпрямительным мостом из четырех диодов, что позволяет переключаться между мостовой, параллельной и однополупериодной схемами подключения. Это обеспечивает гибкость настройки номинального питания — 60 В в мостовой, 35 В в параллельной схеме, или 100 В при однополупериодной схеме.

По характеру работы якоря реле бывает гравитационным: после срабатывания armatura возвращается под действием собственного веса. Температурный диапазон эксплуатации — от −50 °C до +60 °C, при относительной влажности до 90 % при +20 °C и до 70 % при +40 °C — что делает его надёжным в самых суровых условиях.

Реле АНВШ2–2400 используется в следующих задачах:

• контроль положения стрелок и путей;

• автоматическая сигнализация ошибок;

• защита от замыканий и аварийных режимов;

• совместная работа с АЛСН и другими системами безопасности.

Конструкция унифицирована с другими вариантами NМШ2/АНШ2, но благодаря наличию диодного моста, ANVSh2–2400 является более автономным и удобным в эксплуатации. Реле сертифицировано по ГОСТ и ТУ, активно используется на железнодорожной и метро-инфраструктуре по всему СНГ.
