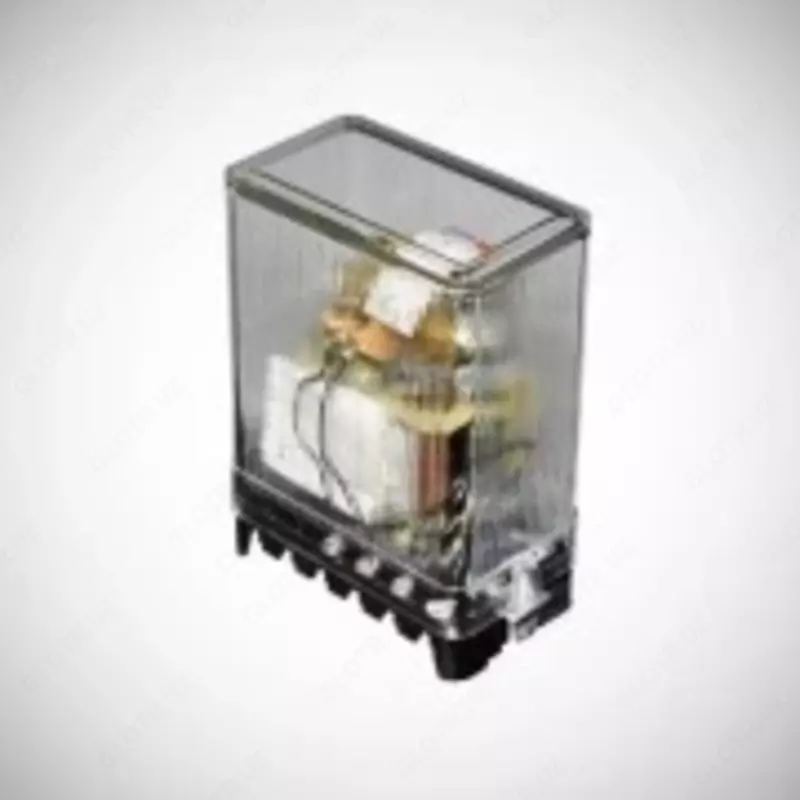

Реле минимального напряжения РН‑54/160 УХЛ4 – измерительный элемент сетей

Реле минимального напряжения РН‑54/160 УХЛ4 предназначено для защиты и автоматической блокировки электрических цепей при снижении напряжения ниже допустимого уровня. Используется в системах релейной защиты, энергосистемах, на трансформаторных подстанциях и промышленных объектах. Номинальные диапазоны срабатывания — от 40 до 80 В и от 80 до 160 В, что позволяет гибко контролировать минимальное напряжение.

Реле выпускается в унифицированном корпусе типа СУРА, с защитой IP40 и клеммами IP00. Климатическое исполнение — УХЛ4, что означает устойчивость к температурному диапазону от −40 до +55 °C и механическим воздействиям согласно стандарту М39. Устройство рассчитано на 2500 коммутирующих циклов и механическую надёжность при интенсивной эксплуатации.

Габариты составляют 67×128×158 мм, вес — до 0,75 кг. Корпус снабжён прозрачным кожухом для визуального контроля состояния механизма. Прибор устанавливается на панель с удобным доступом — возможно подключение вывода как спереди, так и сзади.

Принцип работы: при снижении напряжения до заданного порога происходит срабатывание контактного механизма, размыкание цепи и активация сигнала об аварии. Это помогает защищать оборудование от повреждений из-за низкого напряжения, предотвращать некорректную работу и сбои токовой нагрузки.

Типовые области применения:

• Защита электропотребителей на подстанциях

• Автоматическое отключение при критическом снижении пускового напряжения

• Предотвращение действия обратной подачи тока

• Устройства автоматики и диспетчеризации

Главные преимущества:

• Надёжное срабатывание при минимальном напряжении

• Широкий температурный и климатический диапазон

• Удобный монтаж и визуальный контроль

• Долговечность механизма и высокая ремонтопригодность

• Соответствие стандартам ГОСТ/УХЛ

Реле РН‑54/160 УХЛ4 — это эффективное решение для мониторинга напряжения, предотвращение аварий, обеспечение безопасности электрических сетей и оборудования.
